【EMC电磁兼容】01.13——窄带与宽带

窄带及宽带的定义

首先我们要知道带宽的含义，即一个频率范围。

然后，关于窄带宽带的定义：

• 窄带：被测信号的所有能量都位于RBW（分辨率带宽）内；
• 宽带：被测信号所含能量的频率范围要大于RBW（Resolution Bandwidth）。

关于宽带及窄带的读数是与发射测量的类型有关的：

• 窄带读数获取的是单频点的信号或窄频段的信号；
• 宽带读数捕获的是脉冲能量源或频率分布宽的信号。

例如对于一个带宽为100kHz的信号，当其位于1MHz时，则认为其为宽带信号。但是当其位于1GHz时，则认为其为窄带信号。

我们衡量的标准是峰值功率的四分之一对应的就是信号的6分贝带宽（10lg0.25=-6dB）。接收机有很多测试频段，不同测试频段对应的6dB带宽如下表：

测试频段	6dB带宽
9K-150KHz	200Hz
150K-30MHz	9KHz
30M-1GHz	120KHz
1G-18GHz	1MHz

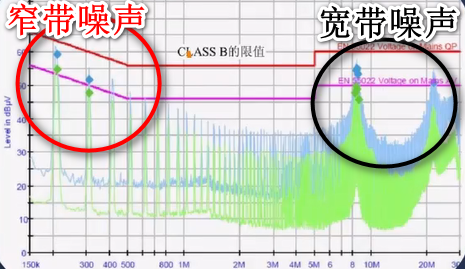

窄带噪声及宽带噪声

根据上述定义中所述类比，同理：将大于或小于EMI测量接收机带宽的噪声分为宽带噪声或窄带噪声。

窄带噪声：频谱上具有一个或多个尖峰，频带宽度比测量设备的带宽窄，且在分开足够大能够被测试仪器所分辨。

宽带噪声：频带宽带比测量设备的带宽宽，且频谱分量足够接近，而且不能被测试仪器所分辨。

窄带噪声往往来自于时钟谐波，而宽带噪声来自于电源、地、数据包络。
