图文并茂——频分复用、时分复用、码分复用、复用和多址的区别

71 阅读 0 评论 47 点赞

我是靠谱客的博主昏睡小伙，最近开发中收集的这篇文章主要介绍图文并茂——频分复用、时分复用、码分复用、复用和多址的区别，觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

复用和多址的区别

复用和多址的区别，就是复用针对资源，而多址针对用户

复用（Multiplexing）这个词通常用在传输上，将一个物理信道根据时间、频率、空间等资源划分为多个虚拟信道。这么做的好处有二：一是减少管道的个数，为运营商减少线路成本；二是提升单通道的容量。从作用上看都是针对传输而言的，与具体用户无关。
多址则应用在接入中我们知道在同一个基站下，不同的用户利用相同的资源（同一时间，同一频率）发出通信请求肯定会发生冲突。而多址技术正是用来解决这个问题：如何划分资源块，使更多的用户终端（如手机）能够在不发生冲突的情况下获得服务。当然，处理好用户接入的问题能够提升服务质量并带来商业效益。
例：
将10MHz的频率资源，划分成5个2MHz，作为子信道，这种做法，叫复用。5个的用户使用这些子信道，每个子信道变成了用户的“址”，这叫多址。

各种复用技术

“复用”是一种将若干个彼此独立的信号，合并为一个可在同一信道上同时传输的复合信号的方法。

频分复用(FDM)-(FDMA频分多址)：

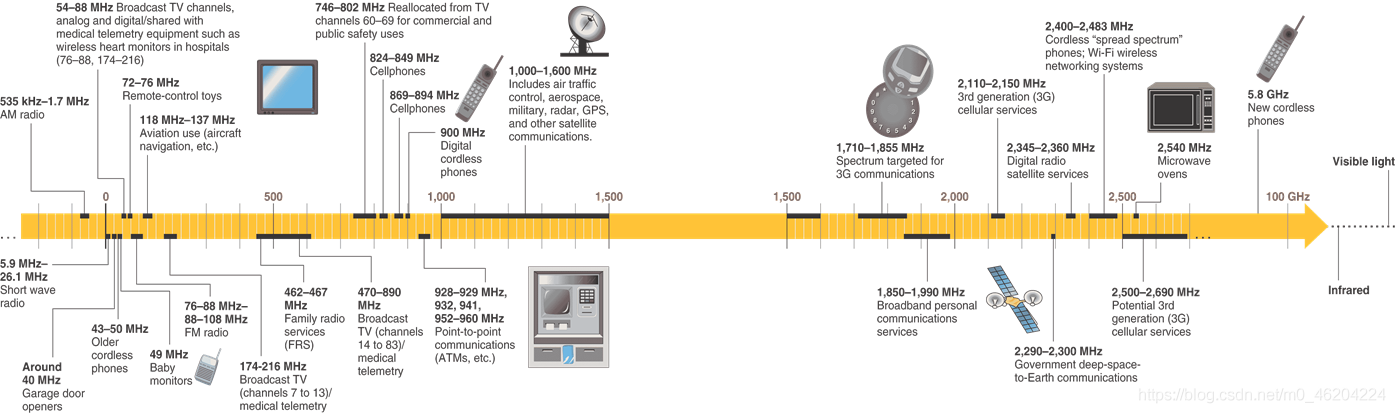

频分复用的目的在于提高频带利用率。通常，在通信系统中，信道所能提供的带宽往往要比传送一路信号所需的带宽宽得多。因此，一个信道只传输一路信号是非常浪费的。为了充分利用信道的带宽，因而提出了信道的频分复用问题。就是不同用户分别用不同频段跟同时基站通信，因为接受端可以放大特定频段的信号，也就是可以将其他信号剔除

例：
在8：00时，A，B，C三人都要向外打电话，移动公司为了节省带宽，采用频分复用技术，讲A,B,C三人的信号频率，通过调制技术，调到不同的频段（要加上防护频带，以防止邻路信号间相互干扰),合并后的复用信号，原则上可以在信道中传输，但有时为了更好地利用信道的传输特性，还可以再进行一次调制。在接收端，可利用相应的带通滤波器(BPF)来区分开各路信号的频谱。然后，再通过各自的相干解调器便可恢复各路调制信号。在接收端，可利用相应的带通滤波器(BPF)来区分开各路信号的频谱。然后，再通过各自的相干解调器便可恢复各路调制信号。
优缺点
频分复用系统的最大优点是信道复用率高，容许复用的路数多，分路也很方便。因此，它成为目前模拟通信中最主要的一种复用方式。特别是在有线和微波通信系统中应用十分广泛。频分复用系统的主要缺点是设备生产比较复杂，会因滤波器件特性不够理想和信道内存在非线性而产生路间干扰。
在这里插入图片描述
我的另一篇文章——FDM、OFDM的区别及优缺点、调制解调过程

时分复用(TDM)
就是首先需要同步，大家公用一个时间基准，比如把每秒分为十份，每份0.1秒，这就是十个时隙，每个时隙只给一个用户使用，所以不同用户依次跟基站通信，也就没有了干扰。
在这里插入图片描述
码分复用（CDM）
就是不同用户在不同的编码方式下实现通信
例1
如果大家都用各自的语言说话，有的人说英语，有的人说法语，有的人说中文，那就是码分多址。

例2
这个有点像谍战片，间谍从一堆信息中，按照事先约定好的密码本，寻找有用的信息。
比如截获的一段信息：
在这里插入图片描述
用户A，B用一张挖有小洞的纸牌(编码方式A，B)罩在写满字的纸牌上的时候，你会发现上面写着一句话，如下所示：

简单的理解就如上所述，细了解参考：码分多址(CDMA)的本质-正交之美（这篇文章虽然乍一看很长，但满满干货）

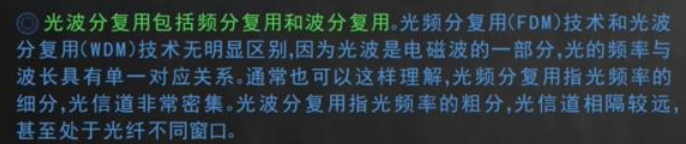

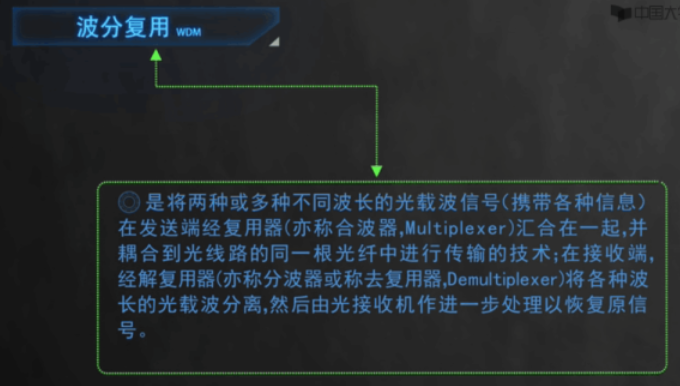

波分复用（WDM）
在这里插入图片描述

手机如何打电话

B站视频

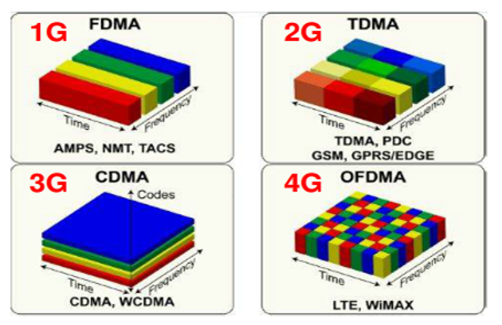

1G：频分复用（频带利用率低），模拟通信（易受干扰）
2G：时分多址，码分多址，提供短信上网功能。
3G：码分多址
在这里插入图片描述

4G网络的信号复用方式

从网络制式来说 FDD-LTE是频分复用技术，TDD-LTE是时分复用技术，技术各有优势，TDD 和FDD 是 LTE的两种标准，在基础核心技术上是一样的，只在最后一步的信息传输信道上有一点区别。FDD（Frequency Division Duplexing）是频分双工，有两个独立的信道，一个用来向下传送信息，另一个用来向上传送信息。两个信道之间存在一个保护频段，以防止邻近的发射机和接收机之间产生相互干扰。而TDD (Time Division Duplexing) 是时分双工，发射和接收信号是在同一频率信道的不同时隙中进行的，彼此之间采用一定的保证时间予以分离。
