大学生创新创业训练计划项目——无线充电装置（附工程文件）

无线充电装置说明书及使用报告

一、产品简介

本产品是一款便携式大容量无线充电装置，充电高度可低至1CM。采用STM32F103C6T6微控制芯片作为主控。3节18650锂电池对整套装置进行供电，用OLED显示屏显示工作状态，触摸按钮可唤醒装置。可以给平板电脑、手机、电子书、游戏机、数码相机等带无线充电设备充电。使用起来非常方便，随时随地为您解决设备没有电的烦恼。

产品特色：超长使用寿命，电池无记忆效应，超长循环次数，采用18650锂电池，具有环保、安全、无毒等特点，智能自动短路保护设计。

产品包装清单：1.无线充电移动电源：一台  2.USB 转Micro电源线：一条

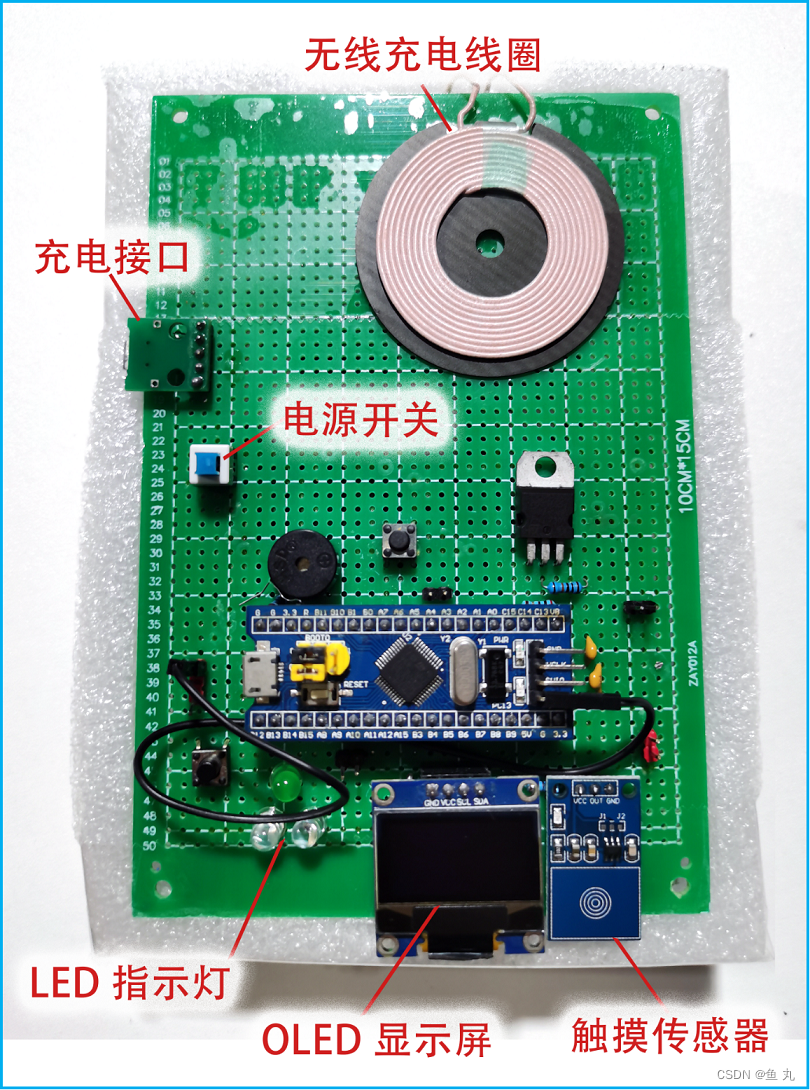

产品功能标识：

二、无线充电装置操作步骤

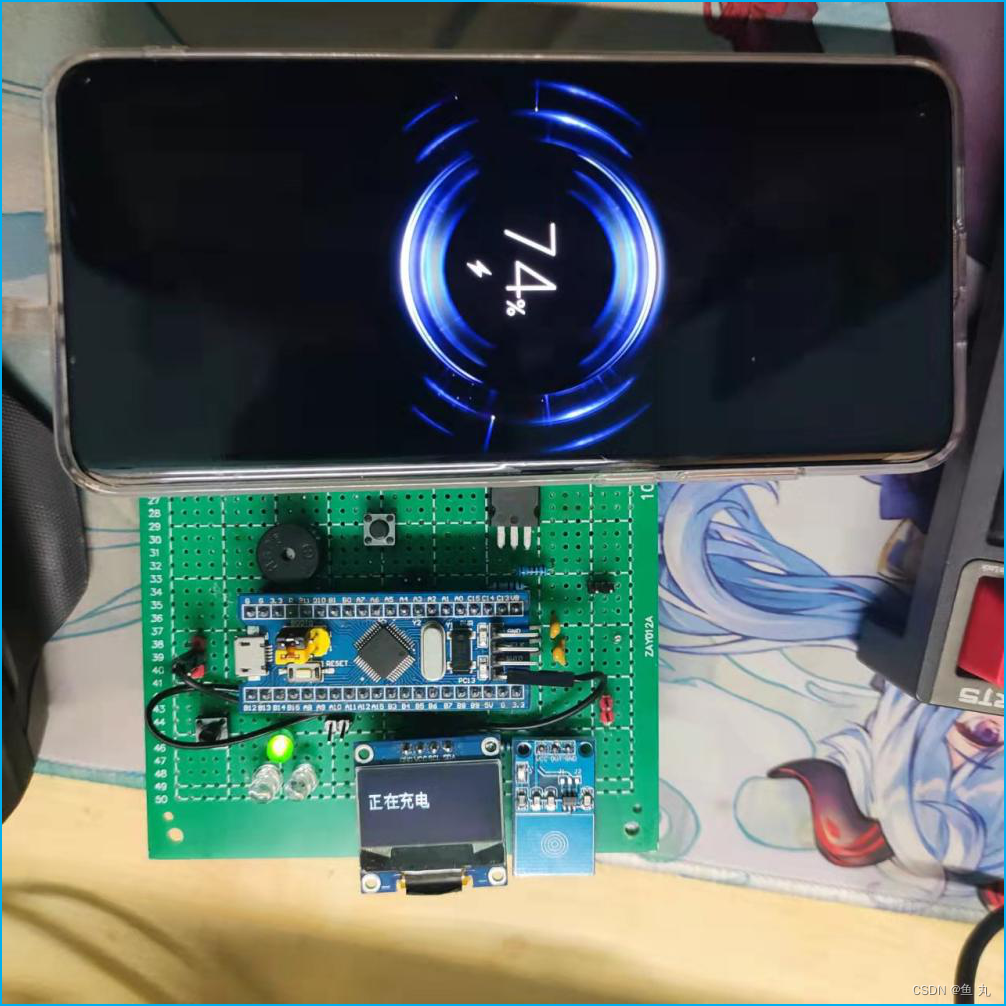

1.打开包装取出无线充电装置，按下蓝色自锁按钮，接通电池电源，此时按下蓝色手指触摸传感器，蜂鸣器响起，OLED显示屏显示“正在充电”字样，并亮起绿色指示灯。表示无线充电装置已经在正常工作状态。

2.将无线充电设备放到无线充电线圈上，可给手机充电，此时手机会显示充电状态，如果手机没有显示充电状态，请检查手机的无线充电感应区有没有对准无线充电装置的感应区。如果没有上述问题请检查手机是否是符合(Qi标准的无线充电设备)。

三、无线充电装置充电方法

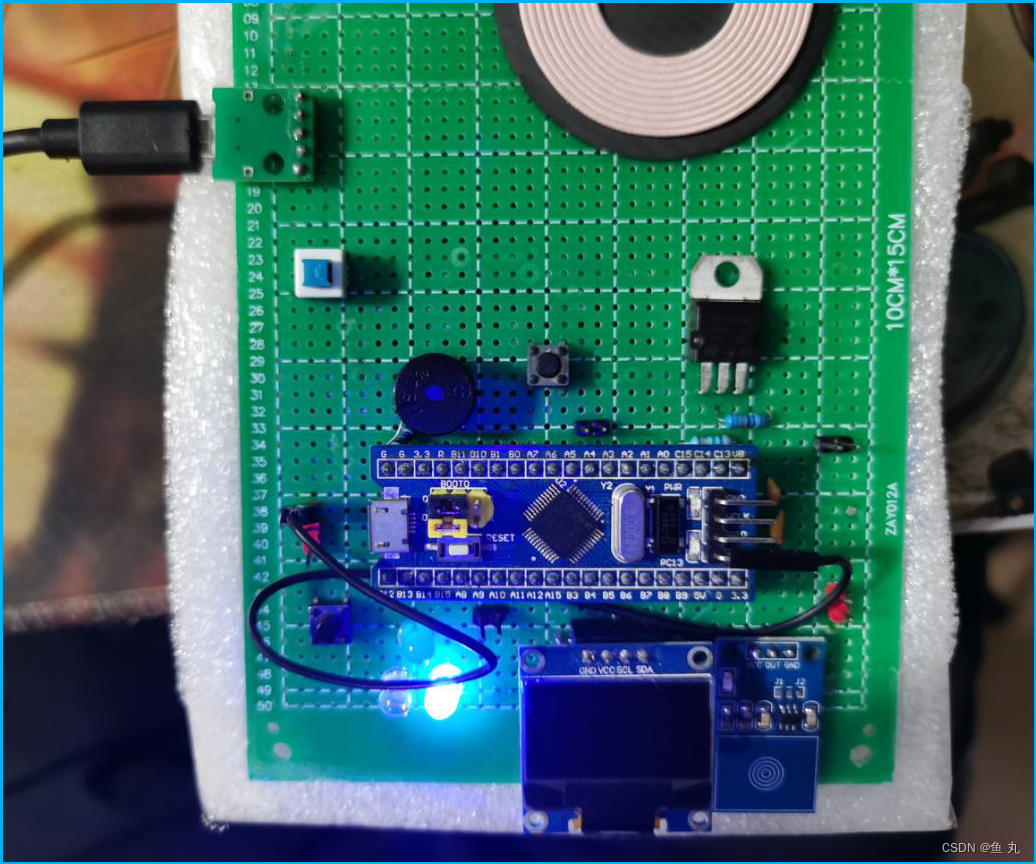

请将USB转电源线，接入USB供电口，Micro接口一端插入无线充电装置给主机电池充电，此时蓝色LED指示灯会常亮，表示正在为主机电池充电。（如图所示）

若为无线充电装置充电时发现不能正常充电，请检查接线是否正常、结实；或电源适配器是否适宜，建议使用正规品牌电源适配器为其充电。

四、产品具体参数

五、须知事项

1.警告：不遵循安全说明可能会导致起火、触电、损坏用电设备。请勿碰摔、拆卸、短路、置于高温中、水中以免发生危险。如果发现主机有膨胀现象或被充电设备有膨胀现象，请立即停止使用。

2.请将本产品放置于孩童不易接触的地方，以免发生意外。

3.长时间不使用本产品时，请三个月至少给产品充电一次。

4.为了让本产品的使用寿命更长，请勿将电源内的电量完全放完再充电。

5.请勿将本产品放在灰尘多，温度过高或过低的地方保存。

6.禁止对本产品进展拆卸，撞击或投入火中水中。

7.不得擅自改造本产品。

六、使用报告：

该无线充电装置测验情况如下：

整套系统工作效果好，反应灵敏，达到预期功能。

控制系统工程下载：

Github：https://github.com/YuAndWang/Wireless_charging_device
