wincc工程组态论文_组态王6.55与wincc 7.2 opc通讯配置

1、 硬件

西门子200的PLC一块 通讯电缆若干 485转USB一根 2、 软件

组态王 6.55 Wincc 7.2 方案

200的控制站离控制室距离有100多米，如果想通讯有以下几种方案，1、以太网2、DP 3、MODBUS。以太网通讯200站需加CP243模块，好处是通讯快稳定，不好是需加模块。DP通讯200需要加EM277模块，200也可以跟300的进行DP通讯。MODBUS通讯比较麻烦，但是成本是最低的，缺点是编程工作量大。

200的PLC自带有MODBUS通讯功能，只需要调用库文件即可，并且在通讯速率不是特别高的情况下，通讯距离可以达到1200M。组态王可以和200的PLC进行MODBUS通讯，把PLC的数据先采集到组态王里面然后再跟WINCC进行OPC通讯。 操作方法：

1、组态王侧

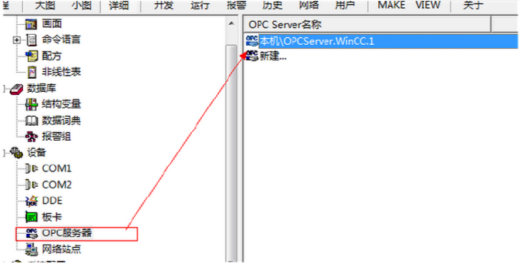

组态王自带OPC通讯驱动，找到后点击新建

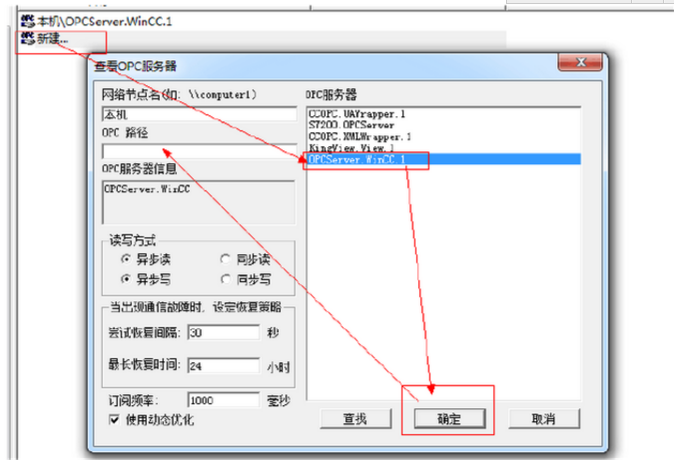

找个wincc的opc驱动通道

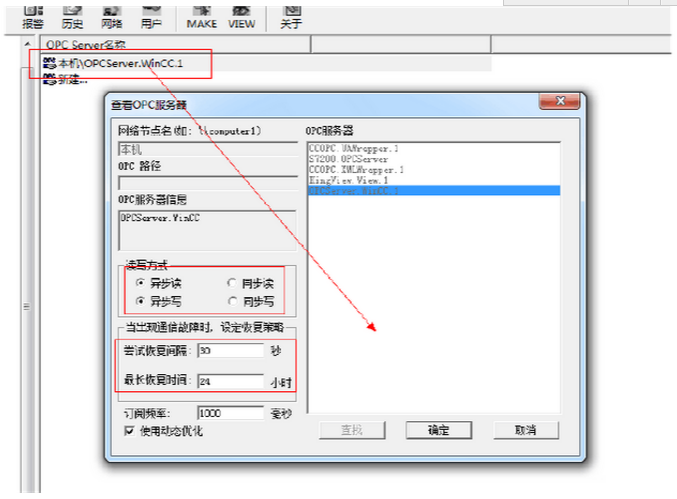

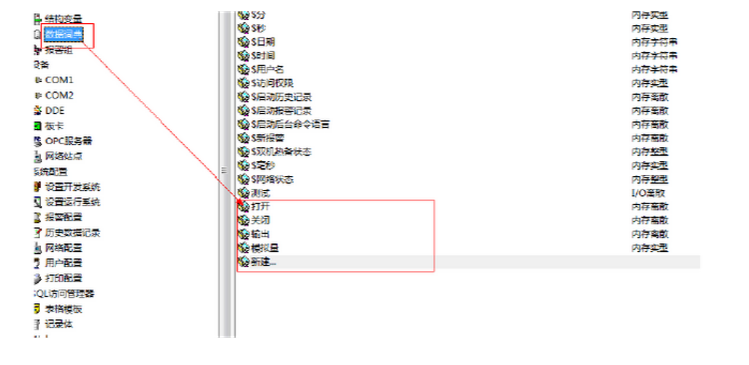

建好后双击可以查看与修改通讯数据。 在组态王里面建立3个变量测试结果

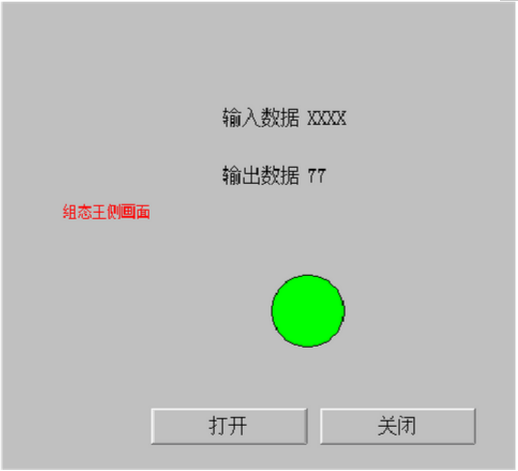

这里建了3个开关量数据，一个实数数据，都是内存的。然后新建一副画面，把变量做进去，控制查看效果。

2、WINCC组态

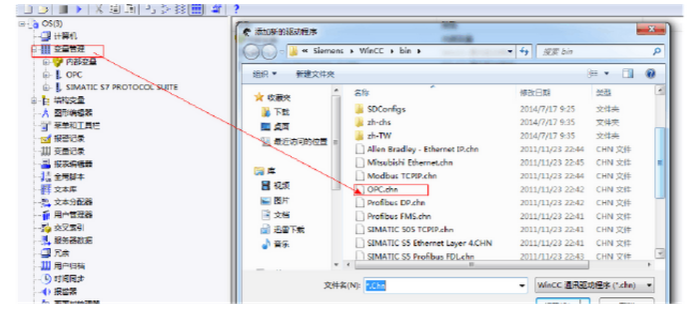

首先新建一个工程，然后在变量管理里面添加OPC驱动

添加完毕后会看到变量管理下面多了一个OPC驱动通道

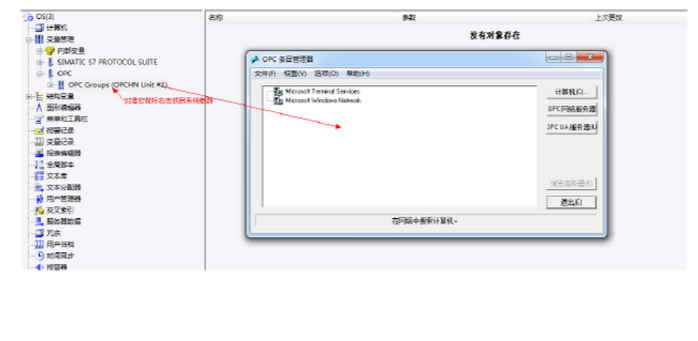

接下来就是需要添加组态的OPC通讯驱动。

弹出这个框后，等一会里面会自动多出，几个OPC服务通道出来，我们找到我们需要的即可。

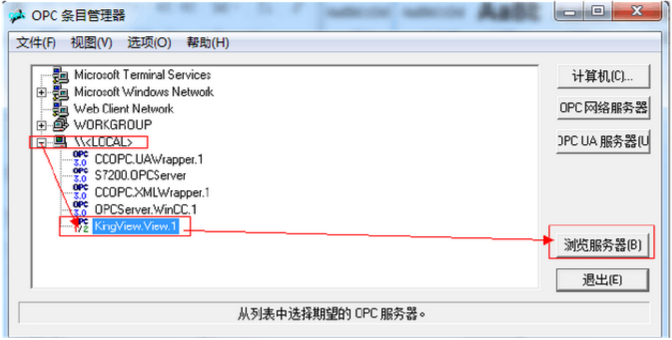

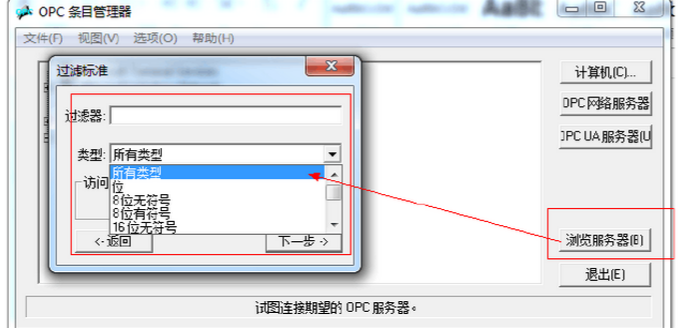

找到后点击浏览服务器

  这是一个过虑器界面，如果你的变量过多了，你可以选择一定条件后把不符合条件的变量筛选出来。筛选后点击下一步。

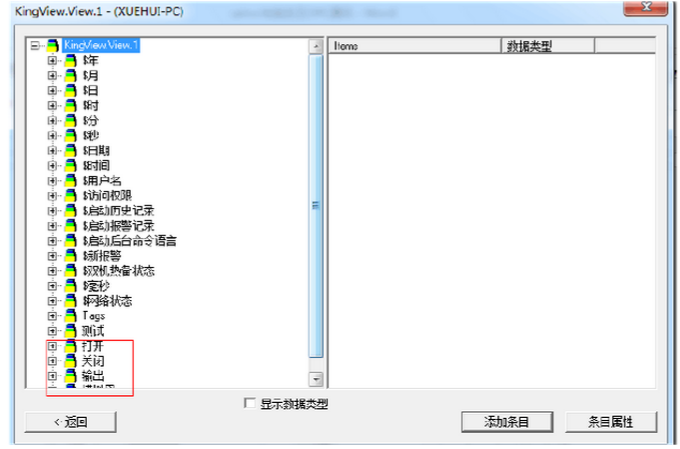

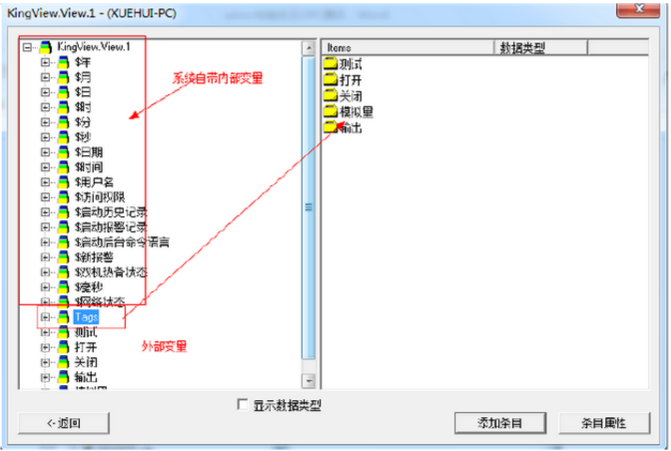

  这是一个过虑器界面，如果你的变量过多了，你可以选择一定条件后把不符合条件的变量筛选出来。筛选后点击下一步。    在这里我们就可以看到我们在组态王里面建立的变量了，系统自带内部变量，直接点击即可出现在右边，外部变量点击 “Tags”,变量即可出现右边。

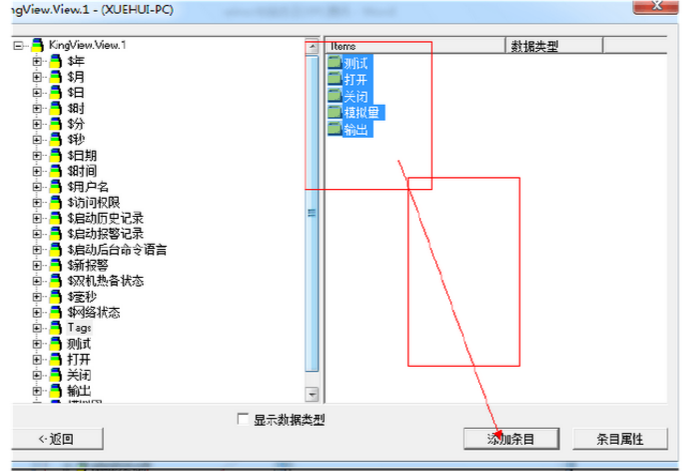

选择自己需要的变量，然后点击添加条目

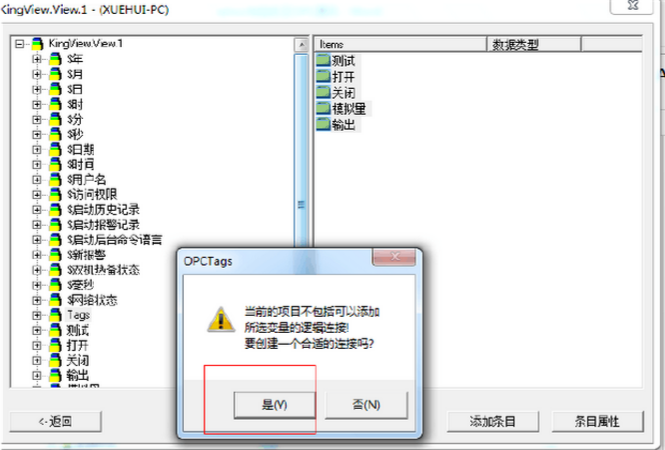

点击添加条目会出现一个对话框，点击“是”即可

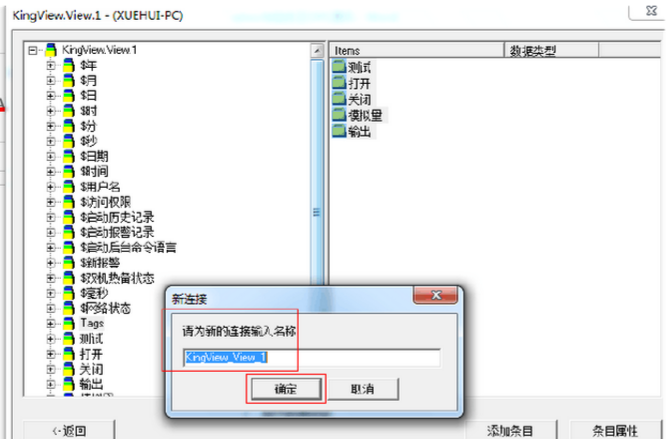

点击“是”后会让你填写一个新连接名称

确定后弹出一个框，可填写变量前缀和后缀。填好后选中你刚刚填写的新连接名称。  WINCC侧组态到此结束了，回到工程管理页即可看见组态王里面建立的变量。

WINCC侧画面组态

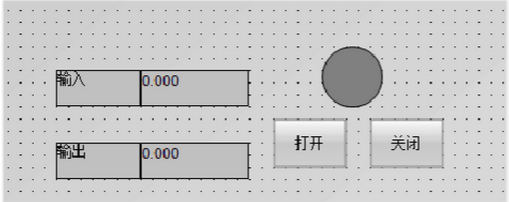

新建一个画面，在画面中添加如下信息

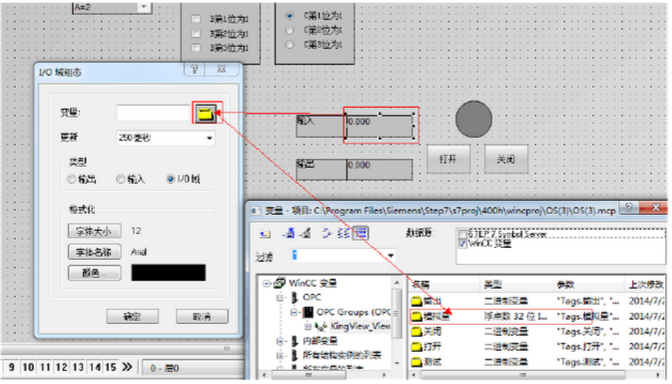

Wincc连接变量

安装类似方法给其他变量做好关连。 做好关联后，点击保存测试运行。

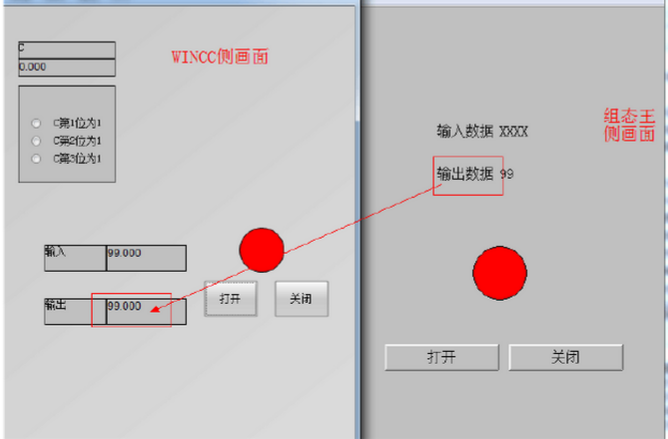

  我们可以看到数据完全可以交换。  组态王侧组态完毕后，就切换运行环境！因为WINCC侧组态组态王OPC通道时，如果组态王没有运行，侧会提醒OPC服务未激活提示！！！
