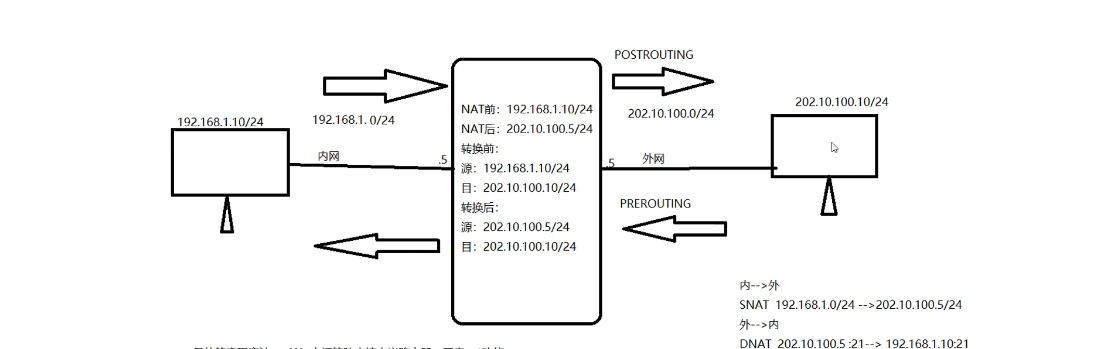

一.概述
中文名称，网络地址转换
作用将内部（私有）地址转换成外部（公有)地址
NAT转换内网地址范围（源地址）
10.0.0.0-10.255.255.255
172.16.0.0-172.31.255.255
192.168.0.0-192.168.255.255
常用的原因（即应用方向）
有针对性，
1.没有足够的公网IP连接到internet
2当更换ISP需要重新编址
3合并两个使用重叠地址空间的内部网络
4使用单个IP地址支持基本的负载分担
二.优点
1.节省了公网IP地址
2.能够处理编址方案重叠的情况
3.网络发生改变时不需要重新编址
4.隐藏了真正的IP地址
三.实现方式
出口路由器上需要配置默认路由
ip route-static 0.0.0.0 0 指向运营商接口IP
1.静态NAT(一个内网地址对一个公网地址）
进入出接口
nat static globle 出口公网IP地址（此地址必须不是外网IP，是另外的租用的公网地址）inside 内部PCip地址 netmask 255.255.255.255
查看静态NAT映射情况
display nat static
公网接入路由器
[]ip route-static 出口公网IP地址（此地址必须不是外网IP，是另外的租用的公网地址）32 指向下一跳地址 //回指一条路由指向公司出口网关IP

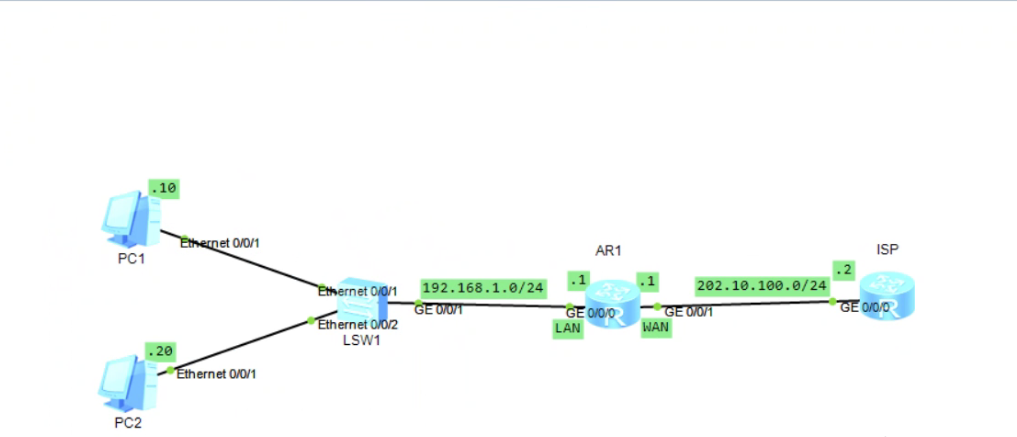

AR1路由器设置
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40<Huawei>u t m <Huawei>sys [Huawei]SY A [A]user-interface co0 [A-ui-console0]id 0 0 [A-ui-console0]q [A]int g0/0/0 [A-GigabitEthernet0/0/0]ip add 192.168.1.1 24 [A-GigabitEthernet0/0/0]undo shutdown [A-GigabitEthernet0/0/0]int g0/0/1 [A-GigabitEthernet0/0/1]ip add 202.10.100.1 24 [A-GigabitEthernet0/0/1]q [A]ip route-static 0.0.0.0 0 202.10.100.2 [A]int g0/0/1 [A-GigabitEthernet0/0/1]nat static global 14.4.3.15 inside 192.168.1.3 netmask 2 55.255.255.255 [A-GigabitEthernet0/0/1]q [A]int g0/0/1 [A-GigabitEthernet0/0/1]display this [V200R003C00] # interface GigabitEthernet0/0/1 ip address 202.10.100.1 255.255.255.0 nat static global 14.4.3.15 inside 192.168.1.3 netmask 255.255.255.255 # return [A-GigabitEthernet0/0/1]display nat static Static Nat Information: Interface : GigabitEthernet0/0/1 Global IP/Port : 14.4.3.15/---- Inside IP/Port : 192.168.1.3/---- Protocol : ---- VPN instance-name : ---- Acl number : ---- Netmask : 255.255.255.255 Description : ---- Total : 1
ISP路由器
1
2
3
4
5
6
7
8
9
10
11<Huawei>u t m <Huawei>sys [Huawei]sy isp [isp]user-interface co0 [isp-ui-console0]id 0 0 [isp-ui-console0]q [isp]int g0/0/0 [isp-GigabitEthernet0/0/0]ip add 202.10.100.2 24 [isp-GigabitEthernet0/0/0]undo shutdown [isp-GigabitEthernet0/0/0]q [isp]ip route-static 14.4.3.15 32 202.10.100.1

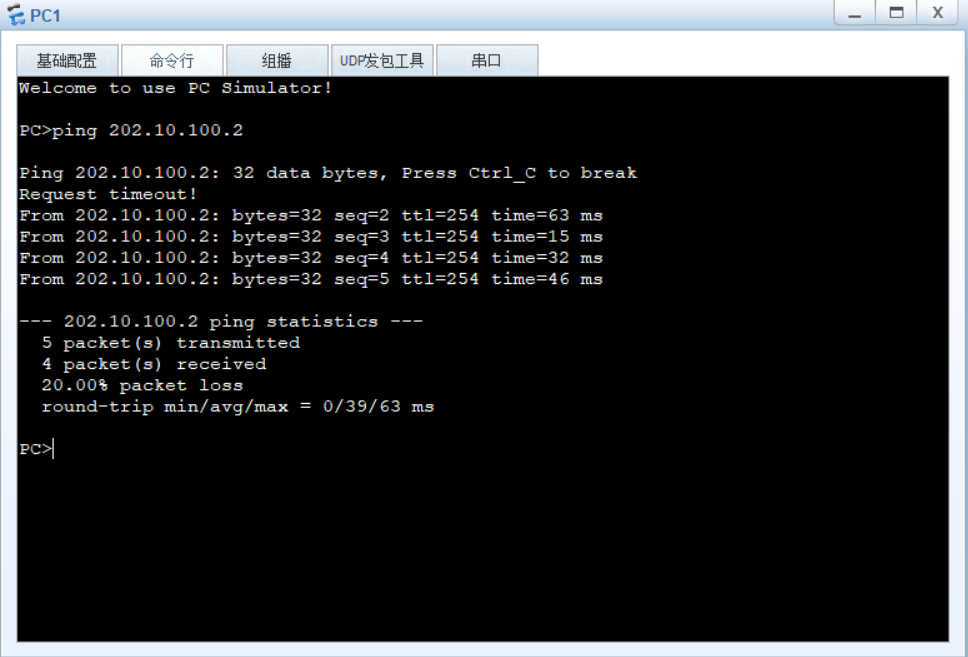

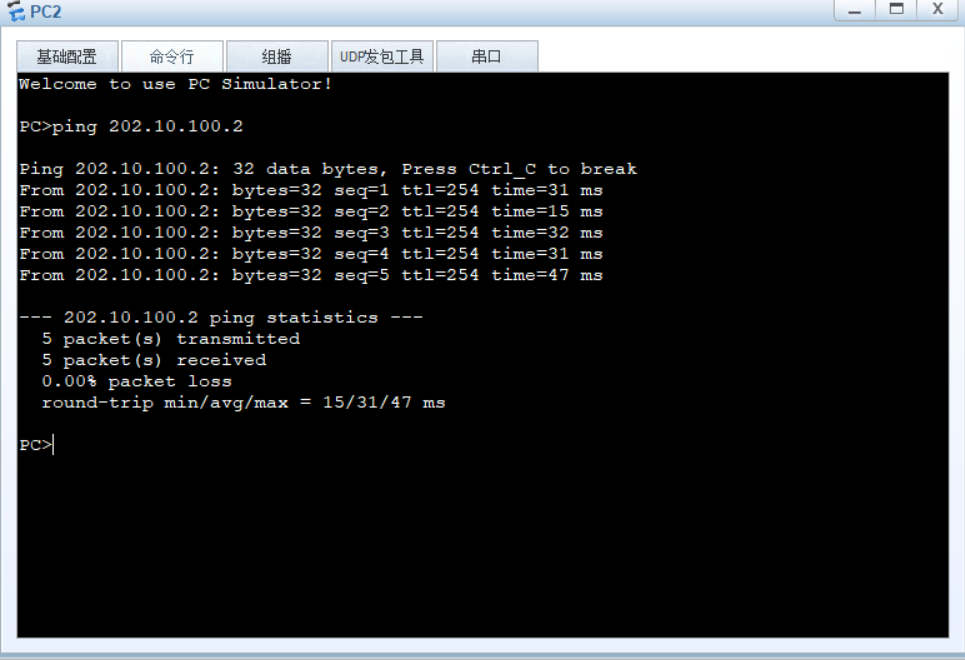

这是在PC1上pingISP服务器是通的，但是PC2不通
2.动态NAT-PAT(多个内网地址对多个公网地址）
1）配置NAT地址池
全局下打nat address-group 1 15.0.0.10 15.0.0.11
2）配置ACL抓取内网地址段
[]acl 2000
[]rule permit source 网段 反掩码
这里是网段是指总网段
3）对接外网口上调用
接口下打nat outbound 2000 address-gtoup 1
公网接入路由器
[]ip route-static 15.0.0.0 24 下一跳地址 //ISP回指一条路由指向公司NAT外网地址池
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20<Huawei>u t m <Huawei>sys [Huawei]sy A [A]user-interface CO0 [A-ui-console0]id 0 0 [A-ui-console0]q [A]int g0/0/0 [A-GigabitEthernet0/0/0]ip add 192.168.1.1 24 [A-GigabitEthernet0/0/0]undo shutdown [A-GigabitEthernet0/0/0]int g0/0/1 [A-GigabitEthernet0/0/1]ip add 202.10.100.1 24 [A-GigabitEthernet0/0/1]undo shutdown [A-GigabitEthernet0/0/1]q [A]ip route-static 0.0.0.0 0 202.10.100.2 [A]nat address-group 1 15.0.0.10 15.0.0.11 [A]acl 2000 [A-acl-basic-2000]rule permit source 192.168.1.0 0.0.0.255 [A-acl-basic-2000]q [A]int g0/0/1 [A-GigabitEthernet0/0/1]nat outbound 2000 address-group 1
1
2
3
4
5
6
7
8
9
10
11<Huawei>u t m <Huawei>sy [Huawei]sy ISP [ISP]user-interface co0 [ISP-ui-console0]id 0 0 [ISP-ui-console0]q [ISP]int g0/0/0 [ISP-GigabitEthernet0/0/0]ip add 202.10.100.2 24 [ISP-GigabitEthernet0/0/0]undo shutdown [ISP-GigabitEthernet0/0/0]q [ISP]ip route-static 15.0.0.0 24 202.10.100.1
这里测试结果就是两台PC都可以ping通外网地址
3.Easyip多个内网地址对一个接口
进入外网口
接口下输入nat outbound 2000

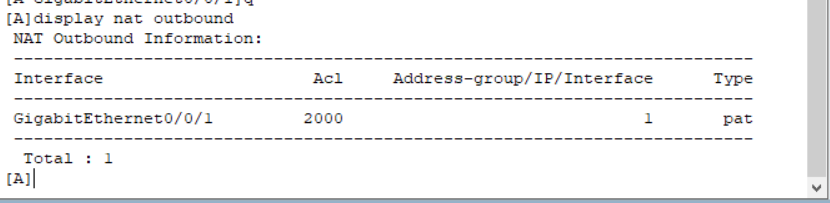

查看nat命令
display nat outbound
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20<Huawei>u t m <Huawei>sy [Huawei]sy A [A]user-interface co0 [A-ui-console0]id 0 0 [A-ui-console0]int g0/0/0 [A-GigabitEthernet0/0/0]ip add 192.168.1.1 24 [A-GigabitEthernet0/0/0]undo shutdown [A-GigabitEthernet0/0/0]int g0/0/1 [A-GigabitEthernet0/0/1]ip add 202.10.100.1 24 [A-GigabitEthernet0/0/1]undo shutdown [A-GigabitEthernet0/0/1]q [A]ip route-static 0.0.0.0 0 202.10.100.2 [A]acl 2000 [A-acl-basic-2000]rule permit source 192.168.1.0 0.0.0.255 [A-acl-basic-2000]q [A]int g0/0/1 [A-GigabitEthernet0/0/1]nat outbound 2000 [A-GigabitEthernet0/0/1]q
1
2
3
4
5
6
7
8
9
10<Huawei>u t m <Huawei>sy [Huawei]SY ISP [ISP]user-interface co0 [ISP-ui-console0]id 0 0 [ISP-ui-console0]q [ISP]int g0/0/0 [ISP-GigabitEthernet0/0/0]ip add 202.10.100.2 24 [ISP-GigabitEthernet0/0/0]undo shutdown [ISP-GigabitEthernet0/0/0]q
这种情况下PC机都可以ping通ISP
4.静态PAT（一对一，是外网IP和服务映射内网服务器的IP和服务）
在中继路由器上配置NAT地址池
全局下打nat address-group 1 15.0.0.10 15.0.0.11
进入外网口
接口下输入nat server protocol tcp global 15.0.0.10 21（端口号）inside 内网服务器IP地址 端口号
验证
[]display nat sever//查看nat 外网IP和内网服务器服务的映射是否成功
注意：FTP服务默认数据端口没有开启，需要手工去开
全局下打nat alg ftp enable
nat alg dns enable
nat alg all enable
这里要注意把原来的PC机换成server服务器
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20<Huawei>u t m <Huawei>sy [Huawei]sy A [A]user-interface co0 [A-ui-console0]id 0 0 [A-ui-console0]q [A]int g0/0/0 [A-GigabitEthernet0/0/0]ip add 192.168.1.1 24 [A-GigabitEthernet0/0/0]undo shutdown [A-GigabitEthernet0/0/0]int g0/0/1 [A-GigabitEthernet0/0/1]ip add 202.10.100.1 24 [A-GigabitEthernet0/0/1]undo shutdown [A-GigabitEthernet0/0/1]q [A]ip route-static 0.0.0.0 0 202.10.100.2 [A]nat address-group 1 15.0.0.10 15.0.0.11 [A]int g0/0/1 [A-GigabitEthernet0/0/1]nat server protocol tcp global 15.0.0.10 21 inside 192.1 68.1.3 21 [A-GigabitEthernet0/0/1]q
1
2
3
4
5
6
7
8
9
10
11
12
13<Huawei>u t m <Huawei>sy [Huawei]SYS ISP [ISP]user-interface co0 [ISP-ui-console0]id 0 0 [ISP-ui-console0]q [ISP]int g0/0/0 [ISP-GigabitEthernet0/0/0]ip add 202.10.100.2 24 [ISP-GigabitEthernet0/0/0]undo shutdown [ISP-GigabitEthernet0/0/0]q [ISP]ip route-static 15.0.0.10 32 202.10.100.1 [ISP]q

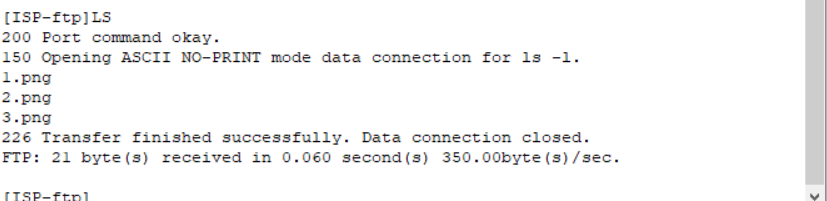

配置结束后，在server服务器上开启ftp功能，然后在外网机上连接内网服务
1
2
3
4
5
6
7
8
9
10
11<ISP>ftp 15.0.0.10 Trying 15.0.0.10 ... Press CTRL+K to abort Connected to 15.0.0.10. 220 FtpServerTry FtpD for free User(15.0.0.10:(none)): 331 Password required for . Enter password: 230 User logged in , proceed

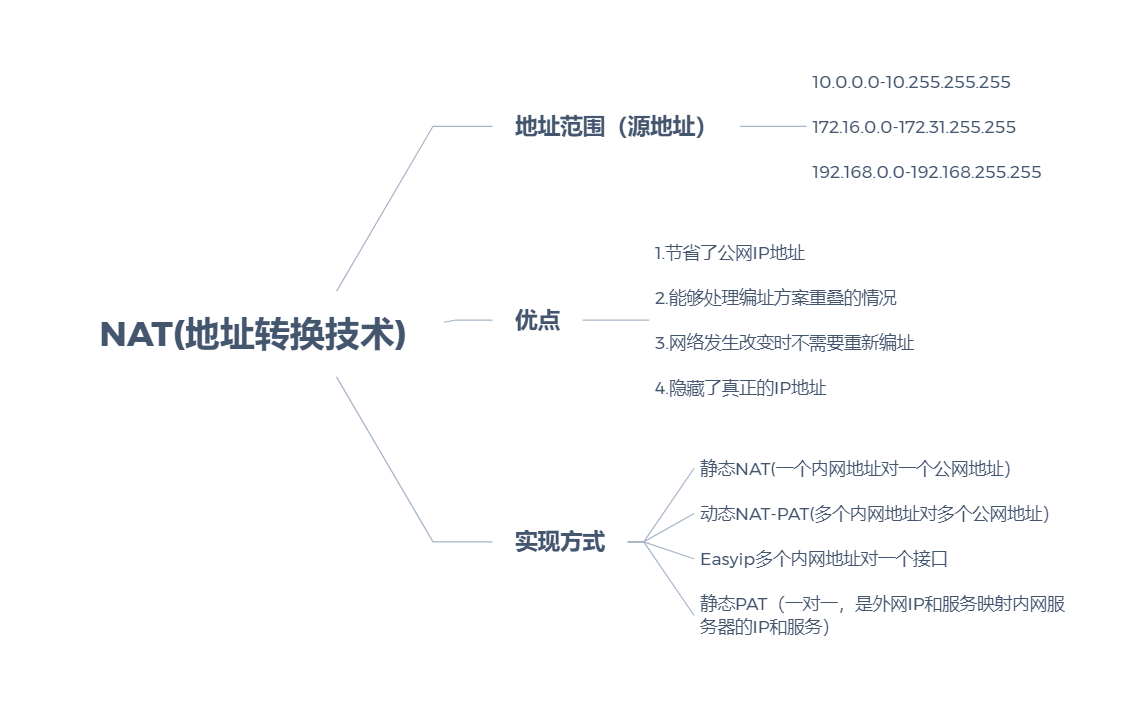

总结
四种NAT设置方法
nat的优点
