0.前言
TWS是英文True Wireless Stereo的缩写，即真正无线立体声的意思，TWS技术同样也是基于蓝牙芯片技术的发展。
按其工作原理来说是指手机通过连接主耳机，再由主耳机通过无线方式快速连接副耳机，实现真正的蓝牙左右声道无线分离使用。不连接从音箱时，主音箱回到单声道音质。
TWS技术运用到了蓝牙耳机领域，因此也催生了一个新的产品-TWS蓝牙耳机。
本文将对多款TWS的拆机后的蓝牙天线进行分析，并做相关的简述（本文图片来源于：我爱音频网）。关于仿真分析，后面的文章进行详细描述。
1.贴片陶瓷天线
LTCC( Low Temperature Co-fired Ceramics）即低温共烧陶瓷技术。目前世界上 LTCC 市场占有率较高的厂商主要有日本的 Murata（村田）、Kyocera（京瓷）、TDK、Taiyo Yuden（太阳诱电）等。目前多家公司都宣称己成功开发 LTCC 微带滤波器、多层天线、巴伦等。
特点：尺寸小，达到最优效果需要一定的射频调试功底

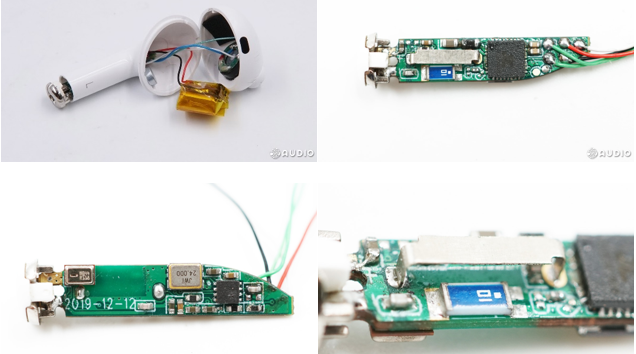

（1）蓝牙天线为贴片陶瓷天线。

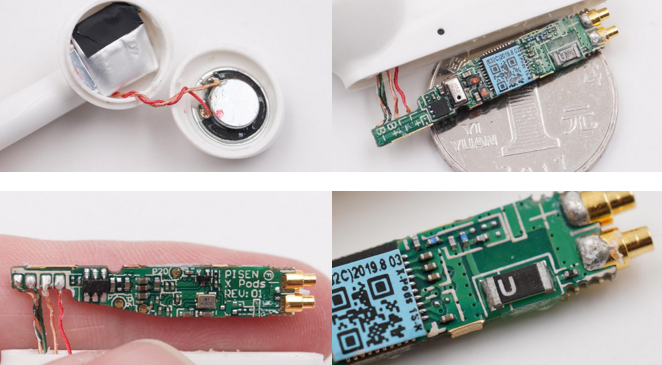

（2）净空区的黑色器件为贴片陶瓷天线
（3）荣耀FlyPods 3真无线主动降噪耳机
不同的贴片天线有不同的要求。不同的贴片天线在PCB板子上有不用的安装要求，边角位置、中间位置等都需要按照规格书中要求来。否则后期匹配调试很困难，有可能匹配不出来。
2.耳机金属外壳作为蓝牙天线
天线是发射和接收电磁波的装置，发射时将传输线中的高频电磁能转换成自由空间中的电磁波，接收时将自由空间中的电磁波转换成传输线中的高频电磁能，因此可以说天线是收发互逆的，任何天线在接收时的所有特性及参数都可以由该天线在发射状态时的已知特性和参数决定，反之亦然。
特点：最优化利用耳机外形，需要一定的射频调试功底。

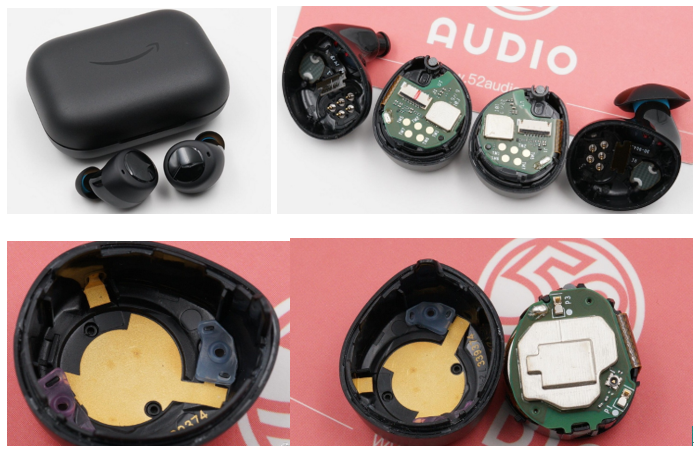

（1）Amazon亚马逊 Echo buds 真无线主动降噪耳机
金黄色金属化区域为触摸感应，边缘为蓝牙天线触点。
3.FPC形式的软PCB天线
FPC，相当于把PCB板上的天线线路拉出来，用其他外部的金属来做天线。通常用于频段复杂的中低端手机和智能硬件产品里。
优点:适用于几乎所有的小型电子产品，能够做4G这样的十多个频段的复杂天线，性能好，成本也比较低。
缺点:需要根据每一款产品单独调试。

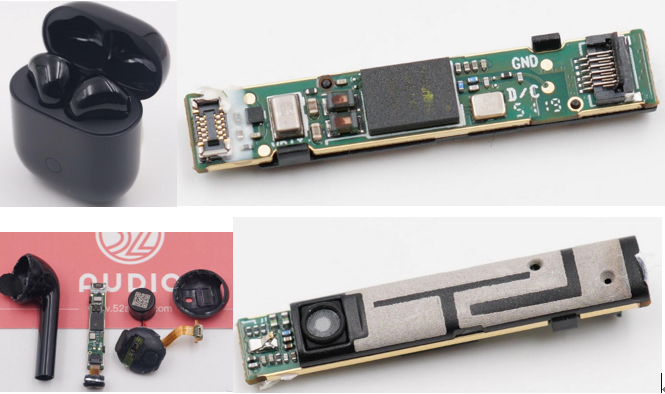

（1）OPPO Enco Free 真无线耳机
耳机的蓝牙天线为软PCB，通过一狭小缝隙贯穿音腔和手柄之中，使用硅胶密封。
（2）ROWCING TWS耳机
耳机腔体内侧的FPC天线和触摸感应器，都做了抗氧化处理

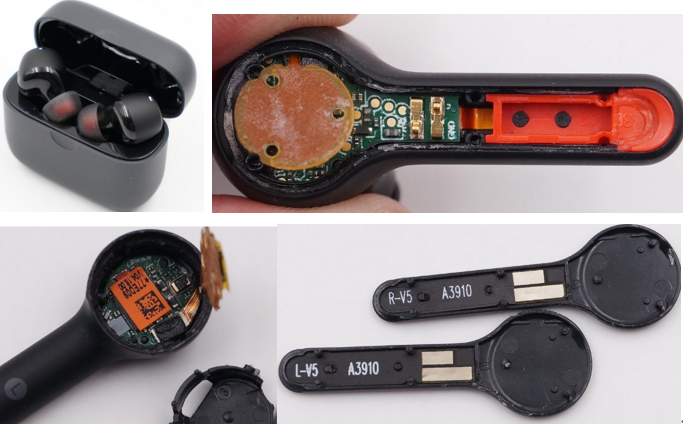

（3）Anker Liberty Air 2 真无线蓝牙耳机
盖板内侧有L/R左右标识，型号A3910，蓝牙天线。耳机内部结构，中间有两个蓝牙天线触点。
4.激光成型（LDS）天线
激光直接成型（LDS）技术是由LPKF公司开发的专利技术，为生产手机天线提供了高柔性，给产品三维立体设计提供了极大灵活性。
LPKF-LDS技术使用激光在复杂三维部件表面上照射成型天线电路，这些三维部件是采用LDS树脂注塑成型的。该项技术的主要优势包括，效率极高，为快速变更产品设计提供了极高的灵活性，并且提供在三维部件表面成型天线电路的方法。
特点：效果好，成本高
（1）realme Buds Air 幻耳 TWS 真无线耳机
5.金属片天线
特点：成本低，仿真容易。

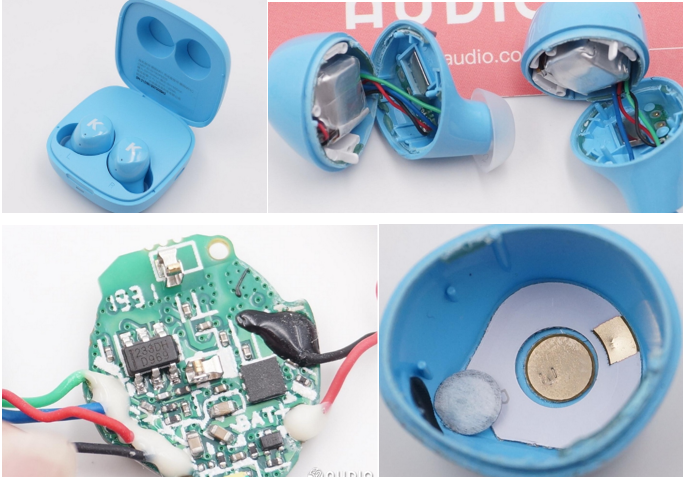

（1）酷狗彩虹糖真无线耳机
耳机背板内壁特写，中部的金色圆盘是耳机的触摸区域，旁边有一块LED柔光垫，外周的圆环是耳机的蓝牙天线。主板侧视图，中部的弹片是触摸弹片，边上的弹片是蓝牙天线弹片。
6.其它天线
稀奇古怪的天线，不太清楚。
（1）摩托罗拉Verve Buds 500 真无线蓝牙耳机
蓝牙天线特写，A116_BTW004_BTL_1.0。
7.总结
市面上蓝牙耳机非常多，一些厂家无线质量把控比较好，蓝牙耳机无线性能可以，距离非常远还可以正常使用。一些厂家的蓝牙耳机无线性能就比较可悲，三四米就基本挂了。
蓝牙天线以及射频调试对蓝牙耳机来说，非常关键。蓝牙耳机的天线仿真对于一些天线而言也是非常重要的，后期的测试调试也很重要。
毕竟消费者不希望放下手机，距离4、5米蓝牙就断线。
下文，将继续介绍蓝牙耳机的无线仿真。
