一、简介

        虚拟局域网（VLAN）是一组逻辑上的设备和用户，这些设备和用户并不受物理位置的限制，可以根据功能、部门及应用等因素将它们组织起来，相互之间的通信就好像它们在同一个网段中一样，由此得名虚拟局域网。VLAN这个技术只在交换机上存在。

        VLAN技术的出现，使得管理员根据实际应用需求，把同一物理局域网内的不同用户逻辑地划分成不同的广播域，每一个VLAN都包含一组有着相同需求的计算机工作站，与物理上形成的LAN有着相同的属性。由于它是从逻辑上划分，而不是从物理上划分，所以同一个VLAN内的各个工作站没有限制在同一个物理范围中，即这些工作站可以在不同物理LAN网段。

二、作用和优势

1.作用

        把一个LAN划分成多个逻辑的VLAN，每个VLAN是一个广播域，VLAN内的主机间通信就和在一个LAN内一样，而VLAN间则不能直接互通，广播报文就被限制在一个VLAN内。

2.优势

广播风暴防范

        限制网络上的广播，将网络划分为多个VLAN可减少参与广播风暴的设备数量。VLAN分段可以防止广播风暴波及整个网络。VLAN可以提供建立防火墙的机制，防止交换网络的过量广播。使用VLAN，可以将某个交换端口或用户赋予某一个特定的VLAN组，该VLAN组可以在一个交换网中或跨接多个交换机，在一个VLAN中的广播不会送到VLAN之外。同样，相邻的端口不会收到其他VLAN产生的广播。这样可以减少广播流量，释放带宽给用户应用，减少广播的产生。

安全

        增强局域网的安全性，含有敏感数据的用户组可与网络的其余部分隔离，从而降低泄露机密信息的可能性。不同VLAN内的报文在传输时是相互隔离的，即一个VLAN内的用户不能和其他VLAN内的用户直接通信，如果不同VLAN要进行通信，则需要通过路由器或三层交换机等三层设备。

成本降低

        成本高昂的网络升级需求减少，现有带宽和上行链路的利用率更高，因而可节约成本。

性能提高

        将第二层平面网络划分为多个逻辑工作组(广播域)可以减少网络上不必要的流量并提高性能。

提高人员工作效率

        VLAN为网络管理带来了方便，因为有相似网络需求的用户将共享同一个VLAN。

简化项目管理或应用管理

        VLAN将用户和网络设备聚合到一起，以支持商业需求或地域上的需求。通过职能划分，项目管理或特殊应用的处理都变得十分方便，例如可以轻松管理教师的电子教学开发平台。此外，也很容易确定升级网络服务的影响范围。

增加了网络连接的灵活性

        借助VLAN技术，能将不同地点、不同网络、不同用户组合在一起，形成一个虚拟的网络环境，就像使用本地VLAN一样方便、灵活、有效。VLAN可以降低移动或变更工作站地理位置的管理费用，特别是一些业务情况有经常性变动的公司使用了VLAN后，这部分管理费用大大降低。

三、 VLAN的种类

• 静态——将交换机的各端口固定指派给VLAN
• 动态——根据每个端口所连的计算机，随时改变端口所属的VLAN

1. 基于MAC地址的VLAN（MAC Based VLAN）
2. 基于子网的VLAN（Subnet Based VLAN）
3. 基于用户的VLAN（User Based VLAN）

四、VLAN划分广播域

1.交换机端口的类型

• access：用于链接主机和路由器，只允许相同的VLAN间通讯
• trunk：   交换机和交换机之间汇聚链接
• hybrid ：只有华为交换机有，华为交换机的默认模式（手动）

2.常用命令

//建立单个VLAN（默认只有VLAN 1）
[系统视图] vlan 10

//一次性建立多个vlan
[系统视图] vlan batch 20 30 40

//选择vlan的接口模式
[接口模式] port link-type【端口类型】

//将端口加入vlan中
[接口模式] port default vlan 【VLAN号】

//查看vlan的一些基本信息
[系统视图] display vlan

//创建临时端口组加入端口（连续的）
[系统视图] port-group group-member g0/0/3 to g0/0/4

//创建临时端口组加入端口（不连续的）
[系统视图]port-group group-member g0/0/3 g0/0/5 g0/0/6

//清除端口配置
[系统视图]clear configuration interface 【端口名称】

//查看各接口VLAN信息
[系统视图]display port vlan active

//配置trunk
[接口模式]port link-type trunk

//设置trunk允许通过的vlan
port trunk allow-pass vlan 【vlan号】

//设置trunk允许全部vlan通过
port trunk allow-pass vlan all

3.VLAN划分广播域实例

目的：为开发部和测试部划分VLAN,使各部门与其服务器能通讯

（1）首先配置各主机与服务器ip（在同一网段）

        pc1:192.168.1.1

        pc1:192.168.1.2

        pc1:192.168.1.3

        pc1:192.168.1.4

        server1:192.168.1.20

        server1:192.168.1.30

（2）配置交换机

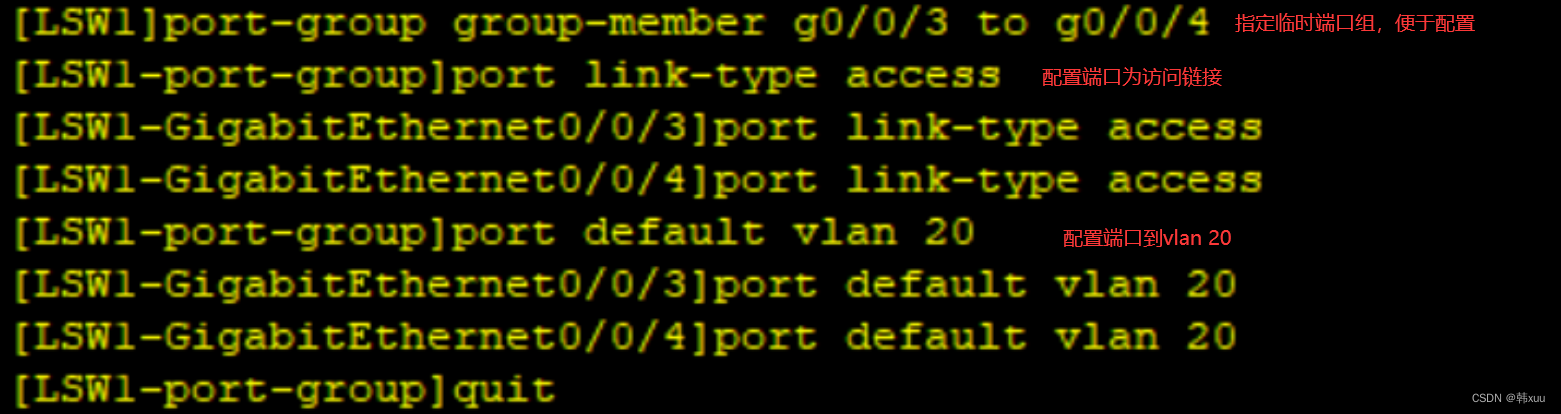

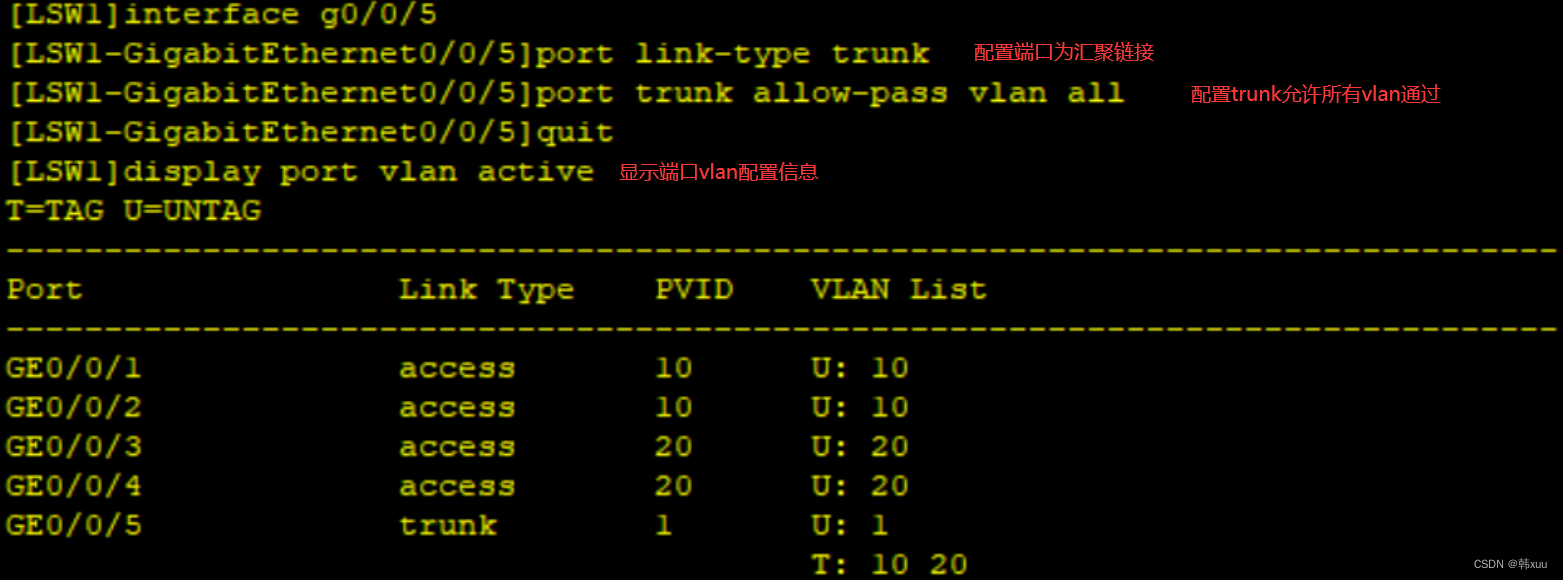

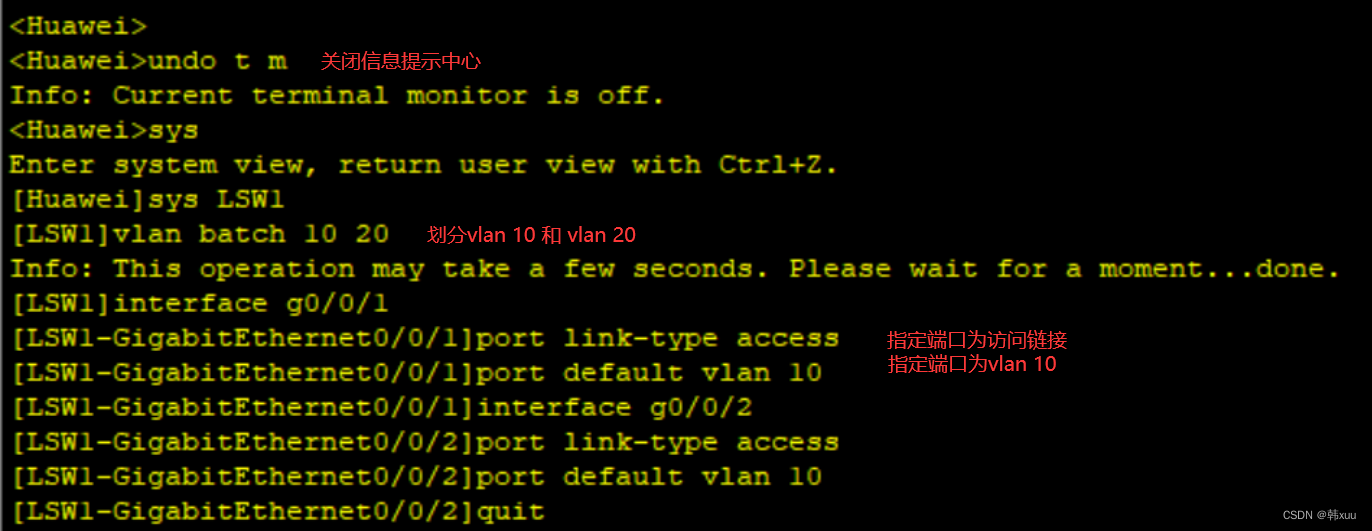

        LSW1

        LSW2

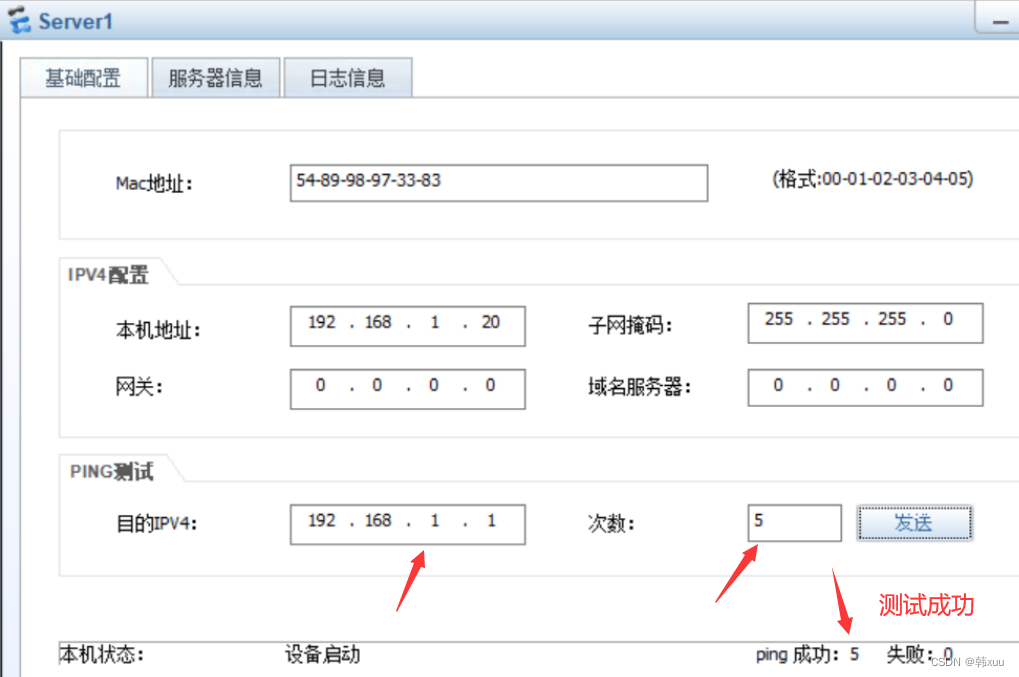

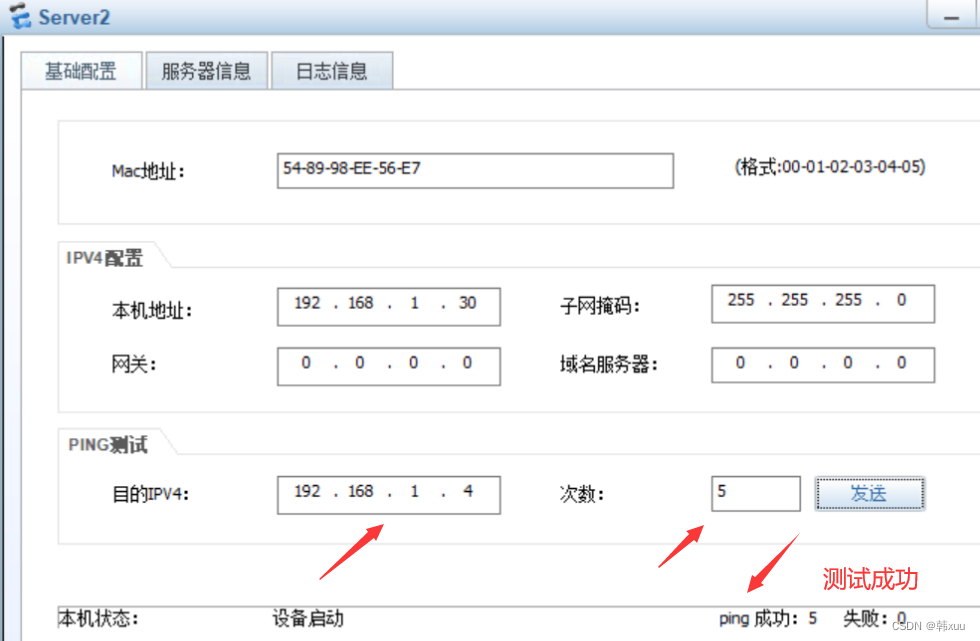

（3）测试各部门服务器与主机连接性

        开发部

        测试部

最后
