概述
当使用Matlab/Simscape进行仿真的时候，通过单击任何块（例如多位置阀执行器块），然后在Simscape块选项卡中选择Results Explorer，用Results Explorer检查结果。结果资源管理器将显示模型中的每个变量，包括内部变量，这些作用域不能由Scope块报告。 单击左侧窗格中的单作用执行器（IL）选项。 这显示了端口P处的物理信号或执行器轴位置的曲线图。 单击选项旁边的加号以查看为单作用执行器（IL）块记录的变量。

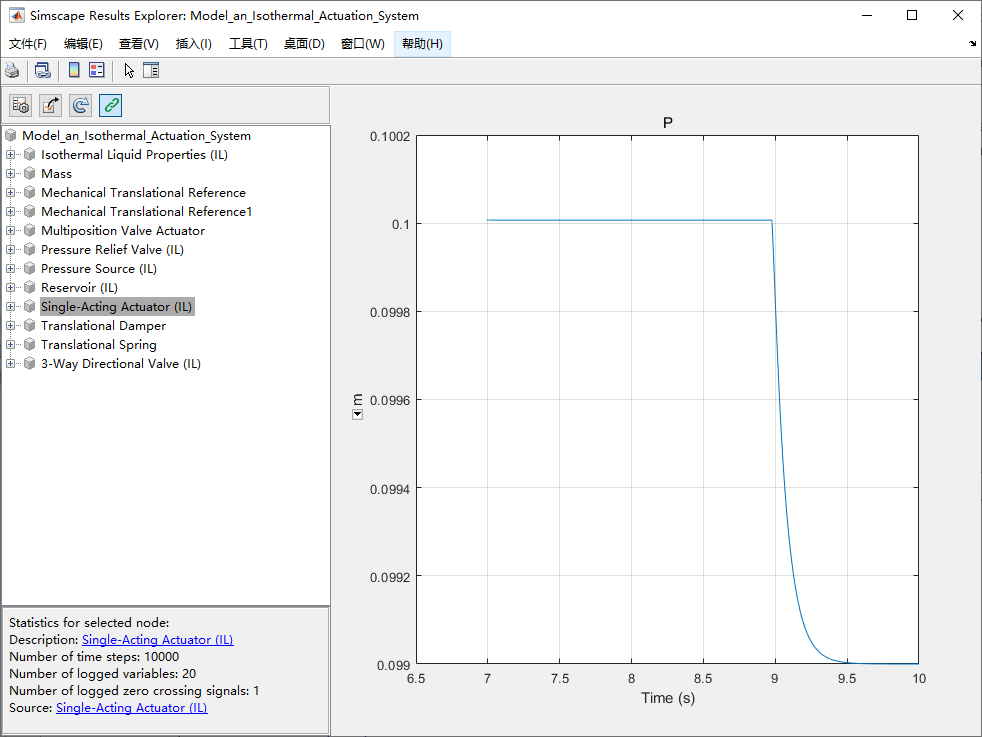

该图显示了模拟的最后3.5秒的轴位置。
要查看整个模拟过程中的轴位置，请关闭数据记录限制：

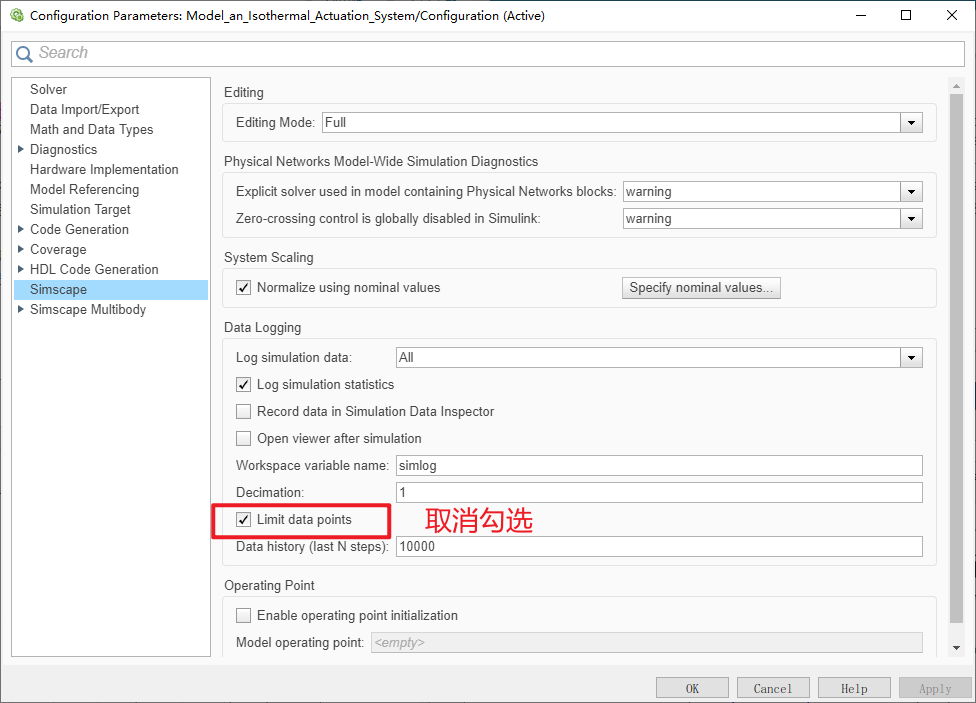

- 打开配置参数对话框。 在Simulink工具栏中的“建模”选项卡上，选择“模型设置”，然后在左侧窗格中单击“ Simscape”。
- 清除限制数据点。
- 运行模型。

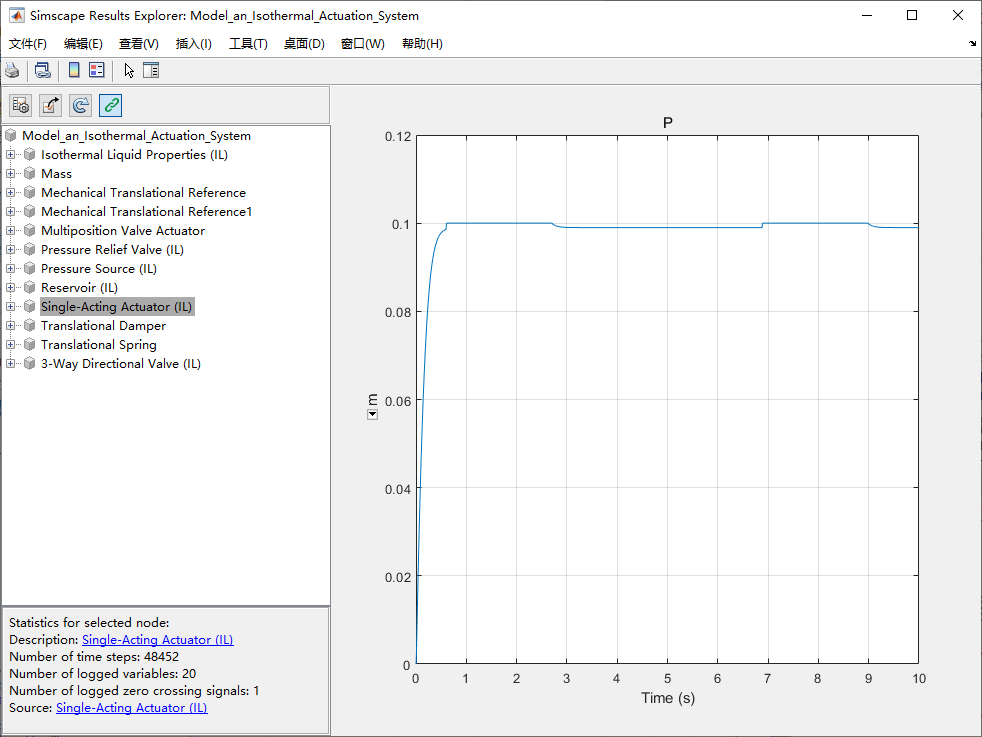

这个致动器的位置现在跟随控制信号
