概述

当仿真模型需要更改参数进行对比分析时,可以采用在此窗口在搭建一个模型接同一个示波器,但是当模型很大很复杂时,这种方法就不使用。为此,提供一种数据导出到工作区绘图的方法。

第一步:

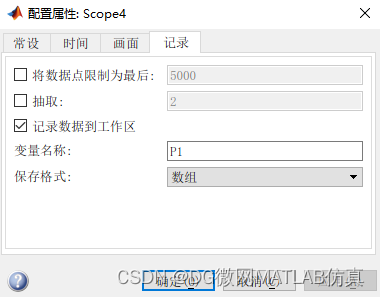

点击示波器设置选项>记录>记录数据到工作区>设置变量名称>保存格式为数组 >运行仿真

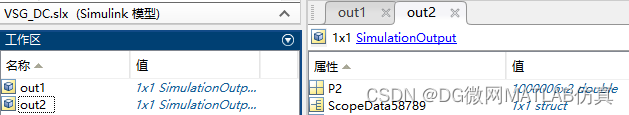

导出的数据可在工作区查看

 第二步:

更改参数>重新设置一个变量名称>运行仿真

第三步:

作图程序如下

clc
t=out1.P1(:,1)
z1=out1.P1(:,2)
t1=out2.P2(:,1)
z2=out2.P2(:,2)

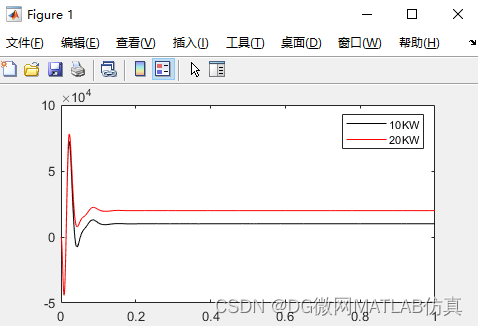

plot(t,z1,'black',t1,z2,'r')
legend('10KW','20KW')

 第四步:

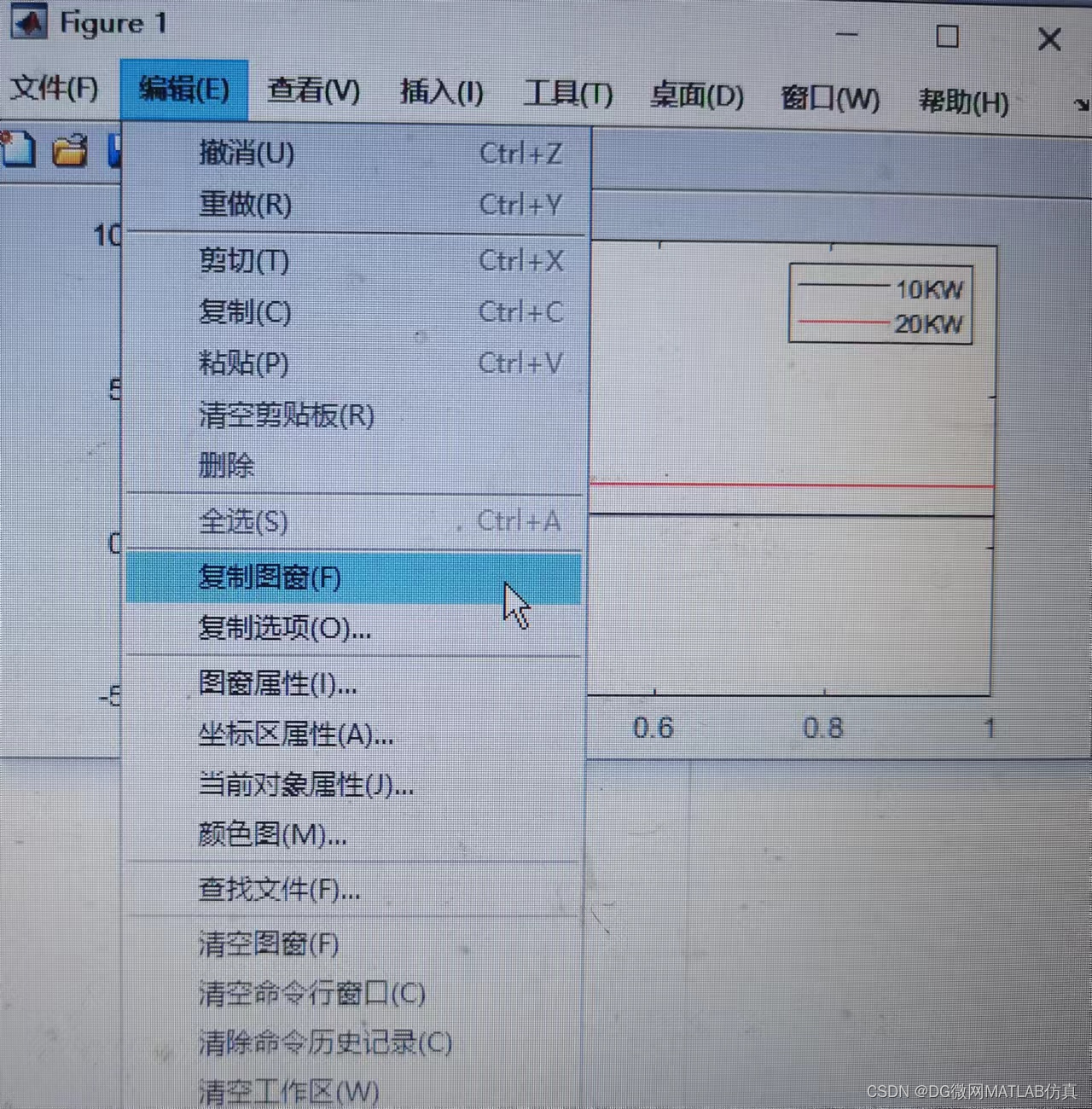

编辑>复制图窗>在Visio中粘贴>右键点击组合>取消组合

这样就矢量化,可以对图形进行各种编辑。
