概述

因为自己需要用matlab做实验所以记录一下
simulink中生成的scope图形不好更改底色和横纵坐标，截图又显得不够专业。因此我查了些资料结合网上的方法做个总结。

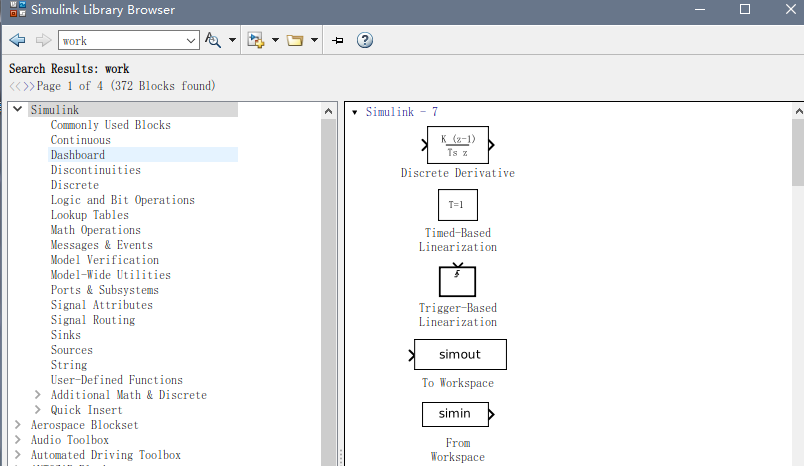

首先在simulink library browser里面搜索work找到to workplace这个模块。
在这里插入图片描述
将它与scope这样连接

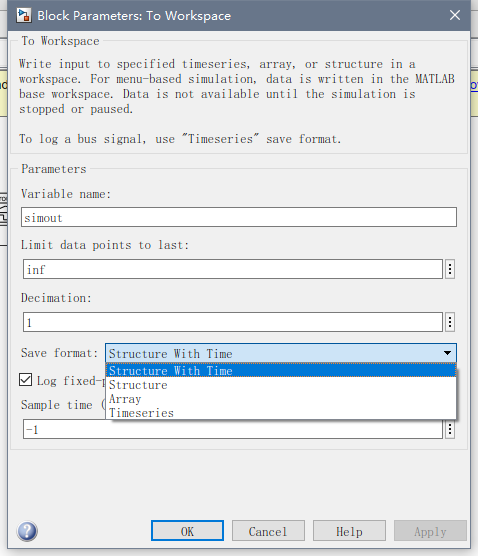

然后双击to workplace在里面设置.将Save format改为structure with time再返回，运行仿真。

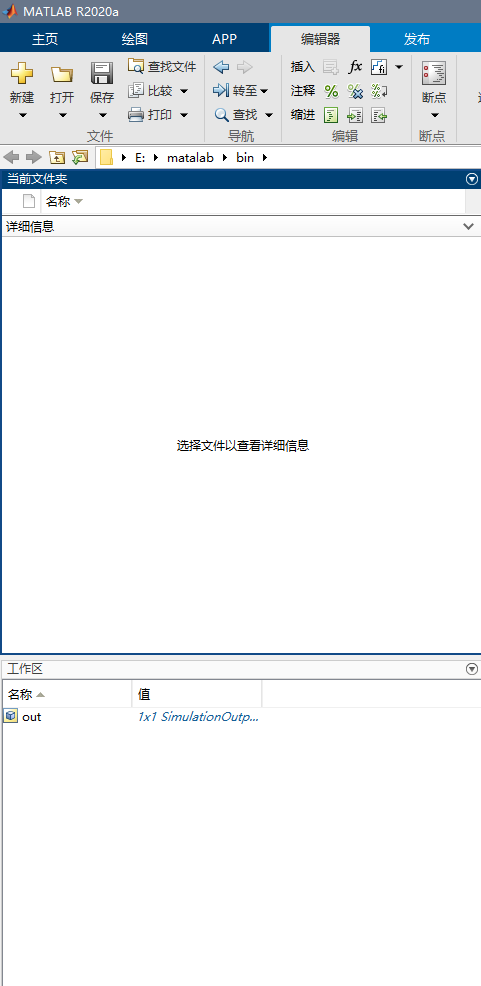

然后你在工作区就可以看到这样的数据啦。

最后再输入plot程序就有图像出来啦
figure(1)
plot(out.simout.time,out.simout.signals.values(:,1),‘k-’);
hold on;
plot(out.simout1.time,out.simout1.signals.values(:,1),‘k–’);
legend(‘a’,‘b’)
box off;
xlabel(‘c’)
ylabel(‘d’)
