单片机定时器实验两位倒计时秒表_Proteus入门单片机（3）例程分析

/*
调试环境：Proteus 7.8  AT89S52单片机  8位共阴数码管
功能为：实现数码管1秒~99秒倒计时，    12M晶振
*/

#include <reg52.h>
#define uchar unsigned char
sbit LED1=P1^1;                           //连的是LED1
#define MAX_NUM     13                //最大倒计时数1~99可设
#define SEGPORT         P0           //定义数码管连接端口

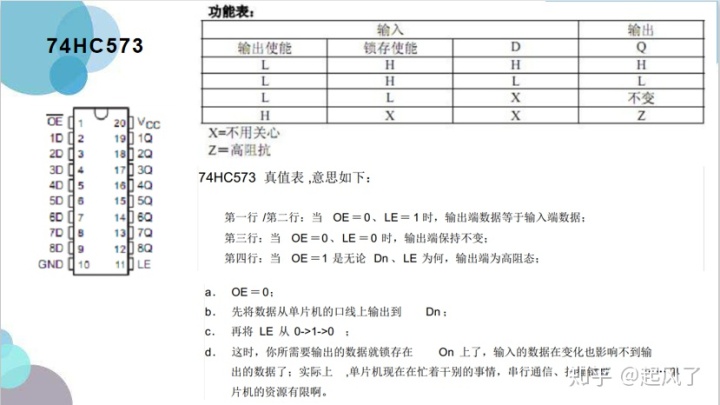

sbit LE_DUAN         = P2^0;           //定义573锁存使能端口 段锁存
sbit LE_WEI         = P2^1;           //定义573锁存使能端口 位锁存

unsigned char code Seg_Duan[] = {0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};//共阴数码管显示段码值 0~9
unsigned char code Seg_Wei[]  = {0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};                 //数码管的位码,低电平有效。

static uchar second=MAX_NUM,count;    //99只是一个数，可以任意改，因为这里只学习怎样实现倒计时

uchar shiwei;
uchar gewei;

void delay(unsigned int cnt)
{
        while(--cnt);
}

void main()
{
        TMOD|=0x01;       //定时器设置 16位
        TH0=(65536-50000)/256;  //定时时间   50ms
        TL0=(65536-50000)%256;
        EA=1;
        ET0=1;
        TR0=1;
        SEGPORT = 0;//P0等于0，段码位码均为零
        LE_DUAN = 0;//74HC573锁
        LE_WEI = 0;//74HC573锁
        while(1)
        {
                shiwei=second/10;  //数码管10位
                gewei=second%10;   //数码管个位
                       //下面四句送段码，
                SEGPORT=0;    //清空数据，防止有交替重影
                LE_DUAN=1;      //段锁存
                LE_DUAN=0;
                delay(30);

                SEGPORT = Seg_Wei[1];     //先送位码值
                LE_WEI = 1;           //573高电平锁存
                LE_WEI = 0;
                SEGPORT = Seg_Duan[shiwei];    //再送段码值，这里为 2~9
                LE_DUAN = 1;                //573高电平锁存
                LE_DUAN = 0;
                delay(300);


                SEGPORT = Seg_Wei[0];           //先送位码值
                LE_WEI = 1;           //573高电平锁存
                LE_WEI = 0;
                SEGPORT = Seg_Duan[gewei]; //再送段码值，这里为 2~9
                LE_DUAN = 1;                //573高电平锁存
                LE_DUAN = 0;
                delay(300);
        }
}

void tim(void) interrupt 1    //定时器0中断
{
        TH0=(65536-50000)/256;     //定时时间   50ms
        TL0=(65536-50000)%256;
        count++;
    if(count==20)     //50毫秒定时，50*20=1000（毫秒)=1秒
    {
       count=0;
       second--;
       if(second==0xff)/*无符号char型数值，-1为：0xff,0之后，显示最大倒计数。*/
       {
         LED1=~LED1;      //这里让LED1反转一下，表现倒计时一周。
         second=MAX_NUM;   //回到最大倒计数值，再次倒计，当然，可以加入其他的控制
       }

    }
}
————————————————
