概述

在数字压力开关项目中，压力表的输出电路开关负载，输出电路要求负载电流最大为50mA，需要在负载电路中加一个电流检测和保护电路。

在负载高电压一端或者低电压一端串入一个高精度小阻值采样电阻，电阻值的选取要注意分担的电压和功率不能太大，同时也要主要电阻的额定功率大小，一般实际功率小于额定功率的一半。

当负载电流通过高精度采样电阻后，后续的处理可以在采样电阻两端加一个差分放大器消除共模电压并放大信号，使用输出ADC采样，当采样电压超过阈值便关断负载。或者差分放大器输出给比较器，设定阈值电压，当输出超过阈值电压触发开关关断负载。不直接使用比较器或者ADC一是因为采样电阻一般是毫欧级变化的电势差小，二是因为采样电阻串如果串在负载高电位一端共模电压会很大超过ADC或比较器的电源电压。

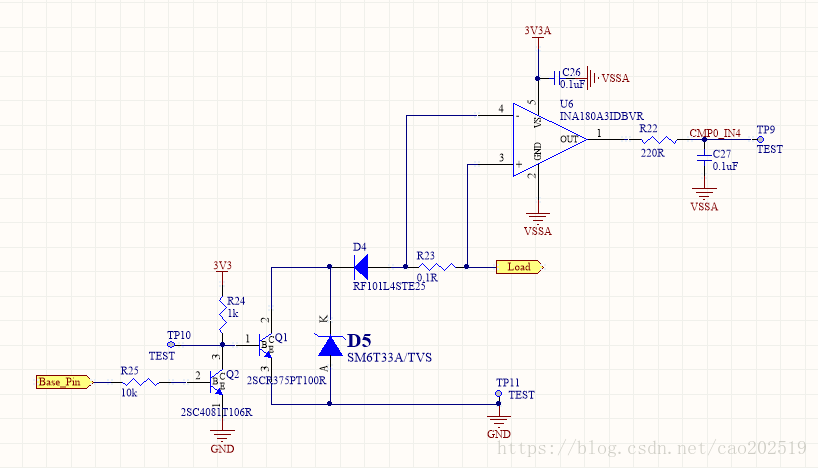

数字压力开关的负载电路中，采样电阻为0.1Ω，差分放大器选择Ti公式的INA180集成固定200倍放大倍数，放大器输出给MCU的内置比较器，当输出超过计算好设置的阈值电压时立刻触发MCU的比较器中断关断负载。
