概述
表1. 原理图编辑器与PCB通用的快捷键
| 快捷键 | 相关操作 |
| Shift | 当自动平移时，加速平移 |
| Y | 放置元件时，上下翻转 |
| X | 放置元件时，左右翻转 |
| Shift+↑（↓、←、→） | 在箭头方向以10个栅格为增量移动光标 |
| ↑、↓、←、→ | 在箭头方向以1个栅格为增量移动光标 |
| Esc | 退出当前命令 |
| End | 刷新屏幕 |
| Home | 以光标为中心刷新屏幕 |
| PageDown或Ctrl+鼠标滑轮 | 以光标为中心缩小画面 |
| PageUp或Ctrl+鼠标滑轮 | 以光标为中心放大画面 |
| 鼠标滑轮 | 上下移动画面 |
| Shift+鼠标滑轮 | 左右移动画面 |
| Ctrl+Z | 撤销上一次操作 |
| Ctrl+Y | 重复上一次操作 |
| Ctrl+A | 选择全部 |
| Ctrl+S | 存储当前文件 |
| Ctrl+C | 复制 |
| Ctrl+X | 剪切 |
| Ctrl+V | 粘贴 |
| Ctrl+R | 复制并重复粘贴选中的对象 |
| Delete | 删除 |
| V+D | 显示整个文档 |
| V+F | 显示所有选中 |
| Tab | 编辑正在放置的元件属性 |
| Shift+C | 取消过滤 |
| Shift+F | 查找相似对象 |
| Y | Filter选单 |
| F11 | 打开或关闭Inspector面板 |
| F12 | 打开或关闭Sch Filter面板 |
| H | 打开Help菜单 |
| F1 | 打开Knowledge center菜单 |
| W | 打开Window菜单 |
| R | 打开Report菜单 |
| T | 打开Tools菜单 |
| P | 打开Place菜单 |
| D | 打开Design菜单 |
| C | 打开Project菜单 |
| Shift+F4 | 将所有打开的窗口平均平铺在工作区内 |
| Ctrl+Alt+O | 选择需要打开的文件 |
| Alt+F5 | 全屏显示工作区 |
| Ctrl+Home | 跳转到绝对坐标原点 |
| Ctrl+End | 跳转到当前坐标原点 |
| 鼠标左击 | 选择鼠标位置的文档 |
| 鼠标双击 | 编辑鼠标位置的文档 |
| 鼠标右击 | 显示相关的弹出菜单 |
| Ctrl + F4 | 关闭当前文档 |
| Ctrl + Tab | 循环切换所打开的文档 |
| Alt + F4 | 关闭设计浏览器DXP |
表2. 原理图编辑器快捷键

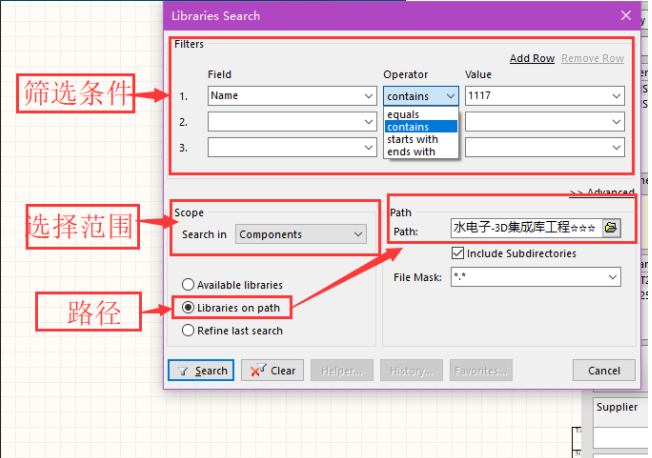

| 快捷键 | 相关操作 |
| Alt | 在水平和垂直线上限制 |
| Spacebar | 将正在移动的物体旋转90。 |
| Shift+Spacebar | 在放置导线、总线和多边形填充时，设置放置模式 |
| Backspace | 在放置导线、总线和多边形填充时，移除最后一个顶点 |
| 鼠标左键单击对象的顶点不放， 按“Delete”键不放 | 删除选中线的顶点 |
| 鼠标左键单击对象上任意点不放， 按“Insert”键不放 | 在选中线处添加顶点 |
| Ctrl+F | 查询 |
| T+C | 查询原理图对应PCB元器件位置 |
| T+O | 查找元件 |
| P+P | 放置元件 |
| P+W | 放置导线 |
| P+B | 放置总线 |
| P+U | 绘制总线分支线 |
| P+M | 放置电气节点 |
| P+Power | 放置电源和接地符号 |
| D+O | 放置网络标签 |
| P+N | 放置网络标签 |
表3. PCB编辑器快捷键
| 快捷键 | 相关操作 |
| Shift+R | 切换3种布线模式 |
| Shift+E | 打开或关闭捕获电气栅格功能 |
| Ctrl+G | 弹出捕获栅格对话框 |
| G | 弹出捕获栅格选单 |
| Backspace | 在放置导线时，删除最后一个拐角 |
| Shift+Spacebar | 旋转导线时设置拐角模式 |
| Shift+S | 打开或关闭单层模式 |
| O+D | 显示或隐藏Preference对话框 |
| L | 浏览Board Layers对话框 |
| Ctrl+H | 选择连接层 |
| Ctrl+Shift+Left_Click | 切断线 |
| + | 切换工作层面为下一层 |
| — | 切换工作层面为上一层 |
| Ctrl | 暂时不显示电气栅格 |
| Ctrl+M | 测量距离 |
| Shift+Spacebar | 旋转移动的物体（顺时针） |
| Spacebar | 旋转移动的物体（逆时针） |
| Q | 单位切换 |
| I | 打开Component placement菜单 |
| U | 打开Un-Route菜单 |
| L | 打开Board layer&Colors菜单 |
| F2 | 打开Insight菜单 |
| Ctrl+PgUp | 将工作区放大400% |
| Ctrl+PgDn | 将工作区缩小400% |
| Shift+PgUp | 以很小的增量放大整张图纸 |
| Shift+PgDn | 以很小的增量缩小整张图纸 |
| S+A | 全选 |
| E+O+S | 设置参考点 |
| shift+F | 点击器件查询器件信息 |
| 选中元器件+L | 元器件换层 |
| E+S+N | 选择网络线 |
| E+D | 删除信号线 |
| V+S | 最底层出现 |
| T+P | 显示preferences窗口 |
| T+C | 查询PCB元器件对应原理图位置 |
| [ ] | 调节PCB亮度 |
| V+C+S | 显示网络连接 |
| V+C+H | 隐藏网络连接 |
| ctrl+tab | 打开的各个文件之间的切换 |
| P+V | 放置过孔 |
| P+L | 画线 |
| P+S | 放置文字 |
| P+P | 放置圆盘 |
| P+V | 放置过孔 |
| P+T | 布线 |
| P+I | 差分布线 |
| P+G | 铺铜 |
| CTRL+A | 选择所有信号 |
| CTRL+B | 选择网络信号 |
| E+S+Y | 选择单层上的所有信号 |
| V+C+S | 显示网络连接 |
| V+C+H | 隐藏网络连接 |
| CTRL+D | 试图配置显示和隐藏 |
| T+E | 加泪滴 |
| P+C | 放置元器件 |
| M+M | 移动元器件 |
| R+B | 查看PCB信息 |
| CTRL+R | 一次复制，连续多次粘贴 |
| J+L | 定位到指定的坐标位置 |
| J+C | 定位到指定的元件处 |
| R+L | 查看信号线长度 |
| SHIFT+M | 放大镜 |
| D+O | 板卡选项 |
| G+G | 设置网格距离 |
原文链接：
展开全文
AD常用快捷操作（快速过孔，快速布局等）
关于AD的一些常用方法，常用快捷键的使用总结。 浏览器打开
PCB之AD常用快捷键
PCB之AD常用快捷键快捷键结果R+L输出PCB中所有网络的布线长度T+T+R对已完成的线进行蛇形走线M+I将选中的元件换层E+B复制选中的元件A+P调整选中的元件的位号N显示与隐藏（网络，标号等）S+N选择网络S+C选择线S+T切换多选T+P进入系统设置J+C查询搜索器件J+E跳转到E... 浏览器打开
笔记本电脑使用Altium Designer交互式走线自动添加过孔
使用Altium Designer进行交互式走线时，会用到“*”号键，在台式机键盘上，这个按键是方便使用的，可是在笔记本电脑上，假如没有数字键盘，如果使用数字“8”上面的“*”是不管用的。即使按下shift+8也不行。经过实验，发现在笔记本上可以用两种方法来调用快捷键“*”第一种方法：按下Fn+Numlk，将笔记本键盘小键盘打开，此时按下'P'键就相当于按下数字键盘的“*”号键。... 浏览器打开
Altium Designer 布线快捷键介绍
Altium Designer 系统一、手工交互式布线：1．执行【Place】/【InteractiveRouting】，或者单击布线工具栏的 图标，此时光标变成“＋”形状，表明已进入导线放置状态。2．在导线放置状态，将光标放在元器件的一个焊盘上，当出现八角形的亮环时，表明已经捕捉的焊盘的中心，可以开始放置。3．在导线放置状态，按下TAB键，这个时候就可以调整如：线宽，过孔 浏览器打开
【PCB布局布线】之Altium Designer 精心总结(转)_neha..._CSDN博客
表1. 原理图编辑器与PCB通用的快捷键 表2. 原理图编辑器快捷键 表3. PCB编辑器快捷键 四、蛇行等长布线 转自:Altium Designer 蛇行 等长 布线 ...
AD9 PCB文件黑色区域如何改变?_manyikaimen的博客-CSDN博客_ad上...
第一步:打开AD软件,新建一个PCB文件。2第二步:在黑色区域随便画一个封闭的多边形——注意一定要是封闭的!3第三步:点击“Ctrl + A”快捷键将PCB整个文件选中。
AD中PCB布局与布线的一般原则
本文部分图文摘自周立功的微信公众号——ZLG致远电子1 布局原则1、遵照“先大后小，先难后易”的布置原则，即重要的单元电路、核心元器件应当优先布局。 先大后小，先难后易 上图中1是因为机械结构决定电源与接线柱在这里。2、布局中应参考原理框图，根据单板的主信号流向规律安排主要元器件。布局应尽量满足以下要求：总的连线尽可能短，关键信号线最短；去耦电容的布局要尽量靠近I... 浏览器打开
当HR压你价，说你只值7K，你该怎么回答？
当HR压你价，说你只值7K时，你可以流畅地回答，记住，是流畅，不能犹豫。礼貌地说：“7K是吗？了解了。嗯~其实我对贵司的面试官印象很好。只不过，现在我的手头上已经有一份11K的offer。来面试，主要也是自己对贵司挺有兴趣的，所以过来看看……”（未完）这段话主要是陪HR互诈的同时，从公司兴趣，公司职员印象上，都给予对方正面的肯定，既能提升HR的好感度，又能让谈判气氛融洽，为后面的发挥留足空间。... 浏览器打开
AD10 原理图布局 PCB 布局布线 pad via - CSDN博客
PCB布局和原理图类似,尽量做到简洁、美观和大方。对于在PCB中的布局,可以采用AD软件的自动布局(AUTO Route)。但比较复杂的系统,咱都是用手动布线,简单的手动布线也...
Altium Designer 布线快捷键(手动,自动布线)_Linias的博客-CSDN博客
布线器,但在实际设计中,仍然会有不尽人意的地方,需要设计者去手工放置或调整PCB 上的布线,以便获得更为完善的设计效果。还有一些设计者出于个人喜好,习惯于对整个...
【AD快速入门】绘制技巧及快捷键（总结版）
快捷键速查ctrl + M – 测量距离(shift + c可取消显示距离) Tab – 可快速调出相关属性 E-N –快速选择相同的项，可实现更改名字等操作 T->C – 可直接查到PCB对应原理图的器件信息。 M-M – 移动单个物体 M-S – 选中选取，移动多个物体 S-P – 快速选中某一条线 E-D – 连续删线 S->N – 选中相同节点，方便PCB绘制(比如选中 浏览器打开
Altium Designer(AD)常用操作和快捷方式
方格与格点的切换:View-Grids-ToggleVisible Grid Kind原点：Edit-Origin-Set边界的定义：Keep Out Layer-Utility Tools-Place Line 按TAB可定义线宽选取元件：PCB-PCB Filter-IS Component逐个放置元件：TOOLS-Component Placement-Reposit 浏览器打开
【AD小知识】PCB之自动布线及快速布局技巧_悟已往之不..._CSDN博客

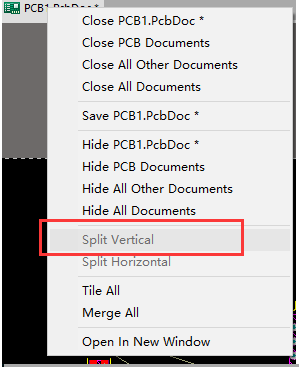

在PCB布线页面选择, Auto route -> All 暂时的默认选项,选择route all即可。 快速布局 先把PCB和sch分成同在一个页面的 split vertical ...
