视频编码

1、概述

VENC模块，即视频编码模块。本模块支持多路实时编码，且每路编码独立，编码协议和编码profile 可以不同。本模块支持视频编码同时，调度Region 模块对编码图像内容进行叠加和遮挡。
VENC模块的输入源包括三类：

• 用户态读取图像文件向编码模块发送数据；
• 视频输入（VIU）模块采集的图像经视频处理子系统（VPSS）发送到编码模块；
• 视频输入（VIU）模块采集的图像直接发送到编码模块；

2、功能描述

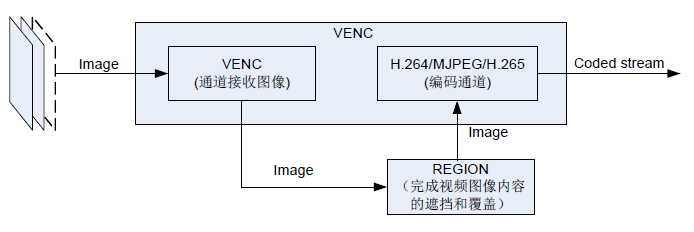

2.1 编码数据流程图

典型的编码流程包括了输入图像的接收、图像内容的遮挡和覆盖、图像的编码、以及码流的输出等过程。
VENC 模块由编码通道子模块（VENC）和**编码协议子模块（H.264/H.265/JPEG/MJPEG）**组成。
通道支持接收YUV 格式图像输入另外，Hi3518EV200 能够支持单分量输入（只存在Y 分量）。通道模块接收外部原始图像数据，而不关心图像数据是来自哪个外部模块。

通道接收到图像之后，比较图像尺寸和编码通道尺寸：

• 如果输入图像比编码通道尺寸大，VENC 将按照编码通道尺寸大小，调用VGS 对源图像进行缩小，然后对缩小之后的图像进行编码。

• 如果输入图像比编码通道尺寸小，VENC 丢弃源图像。VENC 不支持放大输入图像编码。

• 如果输入图像与编码通道尺寸相当，VENC 直接接受源图像，进行编码。

• 1、通道的帧率控制默认不打开，需要用户调用接口设置。RC 中也具有帧率控制功能。推荐使用RC 的帧率控制，这样不会对码率控制造成过大的冲击。

• 2、对于 Hi3518EV200 的H.264 编码，输入图像格式由非单分量切换为单分量时，由于存在帧间预测，在编码出下一个I 帧之前图像会存有色度残留。建议客户在切换单分量时调用接口HI_MPI_VENC_ResetChn 进行通道复位。

REGION 模块支持对图像内容的遮挡和叠加。完成视频区域管理之后，图像被送入具体协议类型编码通道，完成视频编码，输出码流。

2.2 编码通道

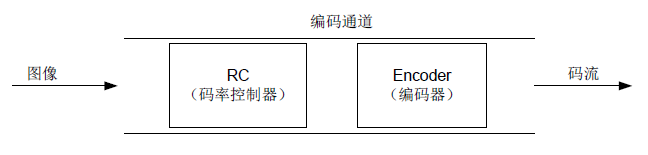

编码通道作为基本容器，保存编码通道的多种用户设置和管理编码通道的多种内部资源。编码通道完成图像转化为码流的功能，具体由码率控制器和编码器协同完成。这里的编码器指的是狭义上的编码器，只完成编码功能。码率控制器提供了对编码参数的控制和调整，从而对输出码率进行控制。

2.3 码率控制

码率控制器实现对编码码率进行控制。从信息学的角度分析，图像的压缩比越低，压缩图像的质量越高；图像压缩比例越高，压缩图像的质量越低。对于场景变化的真实场景，图像质量稳定，编码码率会波动；编码码率稳定，图像质量会波动。以H.264 编码为例，通常图像Qp 越低，图像的质量越好，码率越高；图像Qp 越高，图像质量越差，码率越低。码率控制是针对连续的编码码流而言，所以，JPEG 协议编码通道不包括码率控制功能。
码率控制器分别提供了对H.264H.265MJPEG 协议编码通道CBR、VBR、FIXQP 等三种码率控制模式，对图像质量和码率进行调节。

CBR（Constant Bit Rate）固定比特率。即在码率统计时间内保证编码码率平稳。码率稳定主要由两个量来评估，这两个量都可以由用户在创建编码通道时指定。

• 码率统计时间
  单位为秒(s)，码率统计时间越长，每帧图像的码率波动对于码率调节的影响越弱，码率的调节会更缓慢，图像质量的波动会更轻微；码率统计时间越短，每帧图像的码率波动对于码率调节的影响越强，图像码率的调节会更灵敏，图像质量的波动会更剧烈。
• 行级码率控制调节幅度
  行级码率控制调节幅度是一帧内行级调节的最大范围，其中行级以宏块行为单位。调节幅度越大，允许行级调整的QP 范围越大，码率越平稳。对于图像复杂度分布不均匀的场景，行级码率控制调节幅度设置过大会带来图像质量不均匀。

VBR（Variable Bit Rate）可变比特率，即允许在码率统计时间内编码码率波动，从而保证编码图像质量平稳。以H.264 编码为例，VENC 模块提供用户可设置MaxQp，MinQp，MaxBitrate 和ChangePos。MaxQp，MinQp 用于控制图像的质量范围，MaxBitrate 用于钳位码率统计时间内的最大编码码率，ChangePos 用于控制开始调整Qp 的码率基准线。当编码码率大于MaxBitrateChangePos 时，图像qp 会逐步向MaxQp 调整，如果图像QP 达到MaxQp，QP 会被钳位到最大值，MaxBitrate 的钳位效果失效，编码码率有可能会超出MaxBitrate。当编码码率小于MaxBitrateChangePos时，图像QP 会逐步向MinQp 调整，如果图像QP 达到MinQp，此时编码的码率已经
达到最大值，而且图像质量最好。

FIXQP固定Qp 值。在码率统计时间内，编码图像所有宏块Qp 值相同，采用用户设定
的图像Qp 值，I 帧和P 帧的QP 值可以分别设置。

2.4 GOP结构

两种编码协议（H.264/H.265），GOP 结构属性均支持五种GOP 结构类型模式
可以参考帮助理解的博文有：
视频编解码 基本概念：GOP;
海思智能编码使用指导

VENC_GOPMODE_DUALP 模式的帧结构图

其中：SP 指特殊的P 帧，这里简称SP 帧，该帧只需一个参考帧，且Qp 值小于其他P帧Qp 值，u32SpInterval=0 指不支持SP 帧。

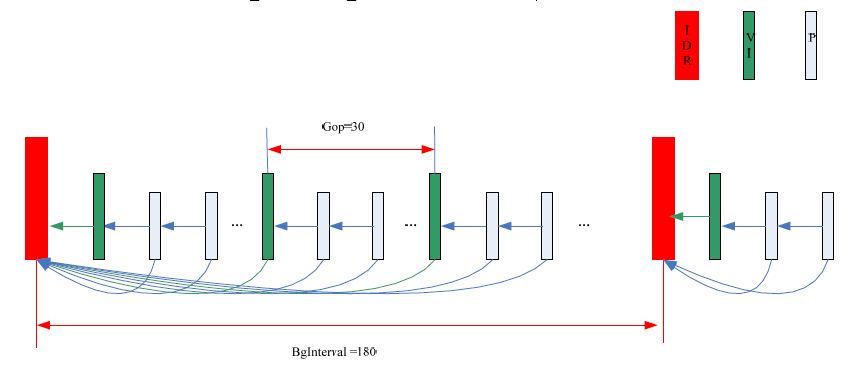

VENC_GOPMODE_SMARTP 模式的帧结构

其中：Bg 指IDR 帧，且为长期参考帧，VI 指P 帧，该帧只参考Bg 帧，且Qp 值小于其他P 帧Qp 值。

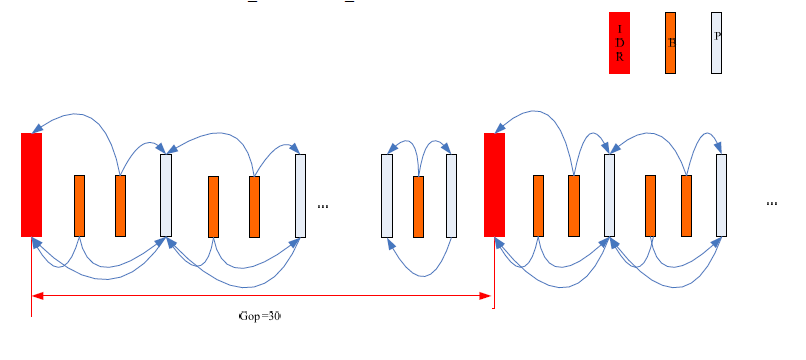

VENC_GOPMODE_BIPREDB 模式的帧结构

其中：u32BFrmNum 指IDR 帧和P 帧或P 帧和P 帧之间B 帧的个数，且B 帧不作参考帧，上图中u32BFrmNum = 2，用户需注意，可能在一个Gop 的尾部，u32BFrmNum不一定为2，且一个Gop 的最后一帧一定是P 帧。

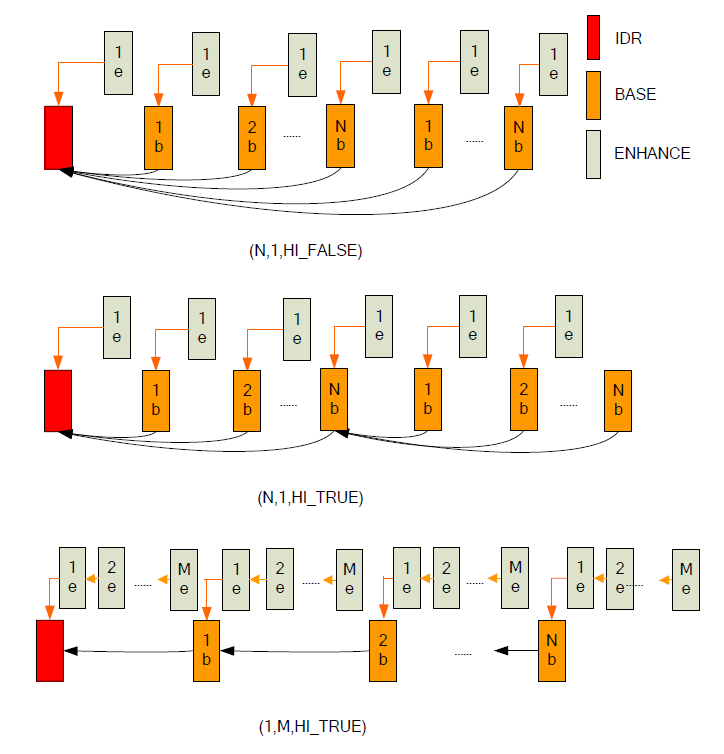

2.5 高级跳帧参考模式

高级跳帧参考模式涉及3 个参数：u32Base、u32Enhance 和bEnablePred
这里我们首先要了解这三个参数：
base 层的周期
enhance 层的周期
代表base 层的帧是否被base 层其他帧用作参考。当为HI_FALSE 时，base 层的所有帧都参考IDR 帧

• 说明：可分级事故偶那个编码通常由成为可扩展、可分层视频编码，最早是为了增强在异步传输模式下视频传输的鲁棒性而提出的。在早期的研究中发现，以编码的视频在传输的过程中非常容易丢数据包。针对这一情况，可分层的概念被提了出来：将原来的视频流分为两层，其中携带最重要信息的成为基本层（base层），而携带残留信息以增强基本层图像质量的则为增强层（enhance层）。如果遇到网络拥塞，则丢弃增强层数据而保留基本层.这种模式即后来为人们所熟悉的质量可分级（SNR）技术，并首次被包含到MPEG-2标准中的一系列可分级工具中.-------引用自可分级视频编码器层间预测分析。


2.6 彩转灰

彩转灰，即VENC 支持把彩色图像转换成灰度图像进行编码。

2.7 裁剪编码

裁剪编码，即VENC 从图像中裁剪出一部分进行编码，用户可以设置裁剪的起始点X、Y 和裁剪的宽度width 和高度height，

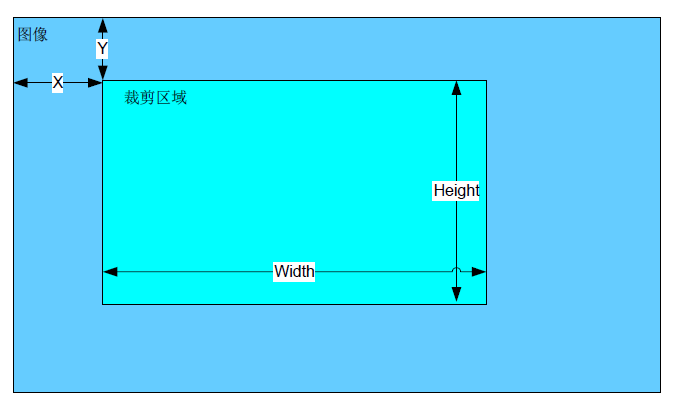

裁剪示意图如下

2.8 ROI

ROI（Region Of Interest）编码，感兴趣区域编码。用户可以通过配置ROI 区域，对该区域的图像Qp 进行限制，从而实现图像中该区域的Qp 与其他图像区域的差异化。系统现仅支持对H.264/H.265 通道进行ROI 设置。系统提供了8 个感兴趣区域，可供用户同时使用。8 个区域可以互相叠加，且叠加时的优先级按照0～7 的索引号依次提高，这里，叠加优先级是指发生叠加时，图像区域的最终Qp 值的判定，最终的区域Qp 值按照优先级最高的区域设定。ROI 区域可配置绝对Qp 和相对Qp 两种模式。

• 绝对 Qp：ROI 区域的Qp 为用户设定的Qp 值。
• 相对 Qp：ROI 区域的Qp 为码率控制产生的Qp 与用户设定的Qp 偏移值的和。

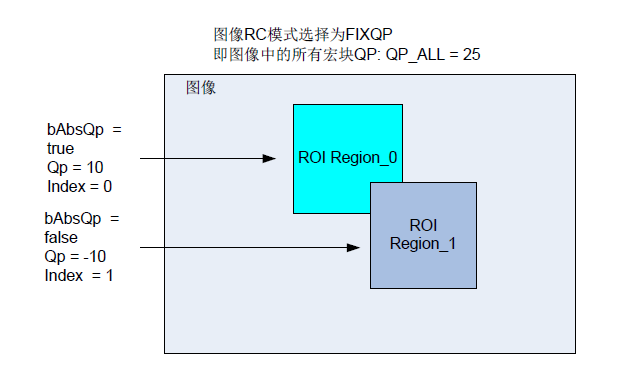

  以下示例编码图像采用FixQp 模式，设置图像Qp 为25，即图像中所有宏块Qp 值为25。Roi 区域0 设置为绝对Qp 模式，Qp 值为10，索引为0；Roi 区域1 设置为相对Qp 模式，Qp 为-10，索引为1。区域0 的index 小于区域1 的index，所以在发生互相重叠的图像区域按高优先级的区域（区域1）Qp 设置。区域0 除了发生重叠的部分的Qp 值等于10。区域1 的Qp 值为25-10=15。

2.9 非ROI区域的低帧率编码

非ROI区域低帧率，即ROI区域正常编码，而非ROI区域低帧率编码，用户可以根据具体情况设置非ROI区域的帧率.

2.10 JPEG抓拍模式

JPEG编码抓拍模式有两种工作模式：全部抓拍和闪光灯抓拍模式.

• 全部抓拍模式：通道启动接受图像后，编码所有接收的图像。
• 闪光灯抓拍：通道启动接收图像后，只编码在闪光灯亮时采集到的图像.

2.11 帧帧内刷新

P 帧刷新ISlice/Intra 宏块行，可以为客户提供码流非常平滑的编码方式，每个I 帧和P帧的大小可以非常接近。在网络带宽有限（如无线网络）的情况下，降低I 帧过大带来的网络冲击，降低网传延时，降低网络传输出错的概率。

建议参考学习博文：
H264基本概念之 宏块、片和片组
视频编码帧内刷新Intra refresh
266中帧内预测完整过程的总结
宏块都有哪些类型？

2.12 编码码流帧配置

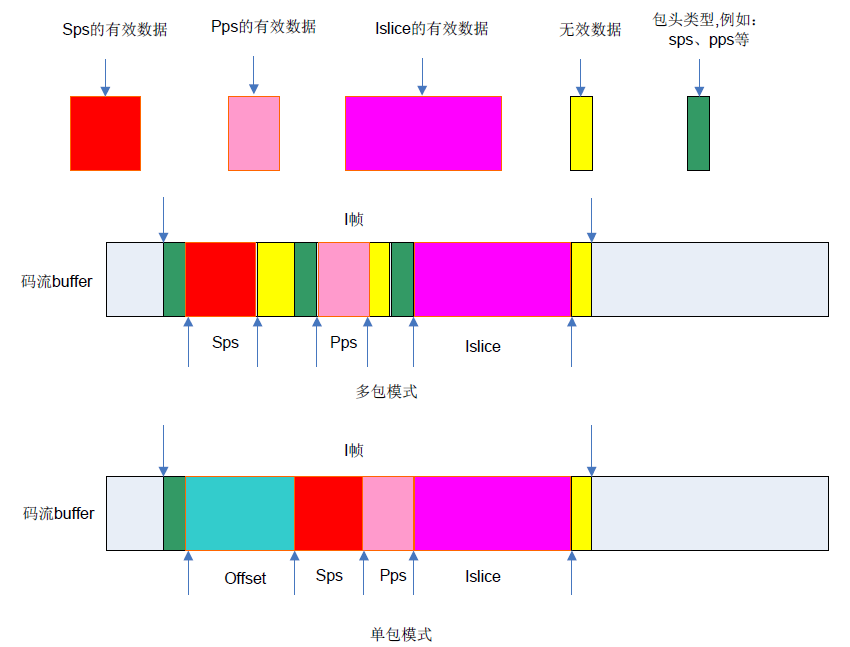

编码码流帧配置支持两种模式：单包模式和多包模式（在不调用slice 分割接口及其插入用户数据接口的情况下），如图所示：

• 多包模式：对于 H.264，当为I 帧时I 帧包含4 个NAL 包（4 个NAL 包分别为sps 包、pps 包、sei 包、Islice 包，这里假设pps 包只有一个，且4 个NAL 包是独立的，包类型不同）；对于JPEG，一帧图像包含2 个包（1 个图像参数包，1 个图像数据包，2 个包是独立的，包类型不同）。
• 单包模式：对于 H.264，当为I 帧时，一个I 帧包含1 个NAL 包（该NAL 包的包类型为Islice 包，且包含sps、pps、sei、
  Islice 的数据）；对于JPEG，一帧图像只有1 个包（该包的包类型为图像数据包，且包含图像参数包的数据）。
  两种模式可通过ko 加载时设置模块参数OneStreamBuffer 来选择。OneStreamBuffer=1表示单包模式；OneStreamBuffer=0 表示多包模式，系统默认OneStreamBuffer=0。一帧会被分成多个slice，如果用户选择单包模式时，对于I 帧来说，该帧第一个ISlice 包会包含 sps、pps、sei 的数据，该帧的其他ISlice 则没有。即对于H.264，sps、pps、sei 的数据只会出现在I 帧的第一个Islice 中并合为1 个包，且包类型为ISlice；对于JPEG/MJPEG 来说，图像参数包只会出现在一帧的第一个数据包中并合为1 个包，且包类型为数据包


2.13 编码码流buffer 配置模式

编码码流buffer 配置支持两种模式：一般模式和省内存模式。

• 一般模式：考虑到超大帧的情况，码流 Buffer 大小配置的下限为：H264 和H265是通道宽x 通道高x3/4，JPEG 和MJPEG 是通道宽x 通道高。
• 省内存模式：码流 Buffer 大小配置的下限是32*1024 bytes，此模式需要用户保证码流buffer 大小设置合理，否则会出现因码流buffer 不足而不断重编或者丢帧的情况。

两种模式可通过ko 加载时设置相应的模块参数来选择。模块参数值为1 表示省内存模
式，模块参数值 0 表示一般模式。

2.14 编码重构帧复用参考帧亮度内存模式

重构帧可以复用参考帧亮度内存，色度内存重构帧和参考帧都需要单独分配。可在加载h264e.ko 时设置模块参数H264eRcnEqualRef 来选择，H264eRcnEqualRef=0 为默认的重构帧、参考帧单独分配内存模式；H264eRcnEqualRef=1 为重构帧复用参考帧内存模式。
重构帧复用参考帧亮度内存带来的问题有：

• 因为在编码过程中参考帧已被重构帧覆盖，因此在异常情况下（比如超大帧、码率过冲、码流buffer 满等）只能插入I 帧。
• 2 倍跳帧参考编码比使用一般模式多占用一个帧大小的内存。

编码重构帧复用参考帧亮度内存时，编码参考帧色度内存以VB 方式分配内存，且计
算方法为：CSize = align(MaxPicWidth,16)*align(MaxPicHeight,16) / 2，参考帧亮度内存
从mmz 中分配，且计算方法为：

• 当参考帧压缩时：
  BlkSize = HeadSize + YSize；其中HeadSize、Ysize 的大小计算如下所示：
  HeadSize =（align(MaxPicWidth,16)+255）/256* align(MaxPicHeight,16)*2；
  YSize = (align(MaxPicWidth,16)+48)*align(MaxPicHeight,16)；

• 当参考帧不压缩时：
  BlkSize = YSize；其中Ysize 的大小计算：Ysize = align(MaxPicWidth,16)*align(MaxPicHeight,16)

编码重构帧复用参考帧亮度内存模式

|0|参考帧压缩时：BlkSize =2* (HeadSize + YSize + CSize)；
参考帧非压缩时：BlkSize= 2* (Ysize + CSize)；|
