1、实验目的

掌握同步四位二进制计数器 74LS161 的工作原理和设计方法

掌握时钟/定时器的工作原理与设计方法

2、实验内容

任务 1：采用行为描述设计同步四位二进制计数器 74LS161

任务 2：基于 74LS161 设计时钟应用

3、实验过程

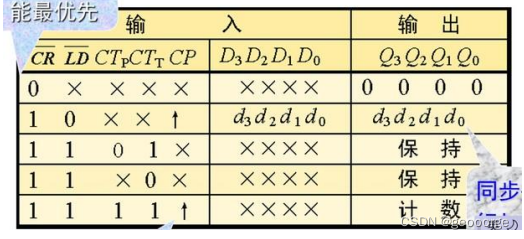

任务 1：采用行为描述设计同步四位二进制计数器 74LS161

1.创建工程并创建 Verilog 文件

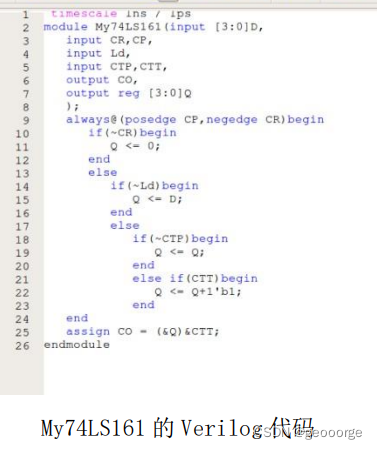

建立 HDL 类型的工程 My74LS161，创建 Verilog 文件 My74LS161， 输入 Verilog 代码

 2.原理图仿真

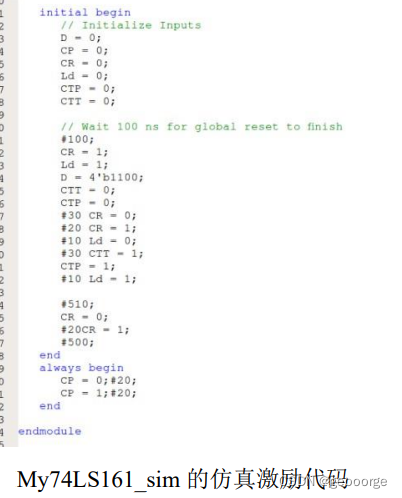

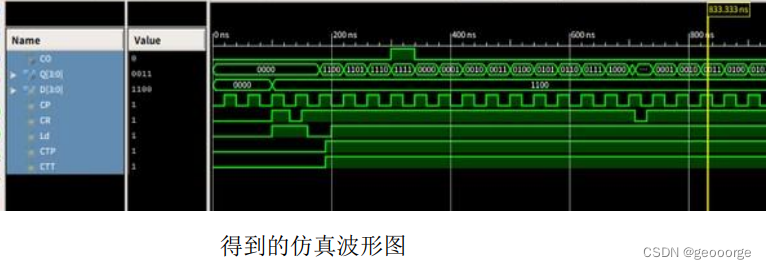

建立基准测试波形文件My74LS161_sim.tbw，输入仿真激励信号， 在 Process 窗口中选择 Simulate Behavioral Model，可以得到仿真 波形图：

任务 2：基于 74LS161 设计时钟应用

1.创建工程并创建 Verilog 文件

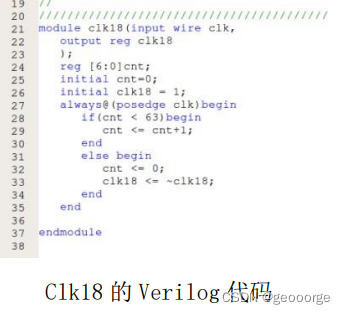

建立 HDL 类型的工程 MyClock，创建 Verilog 文件 clk18，实现 128 个 clk 周期驱动秒计数，输入 Verilog 代码

将实验 13 中的 MyMC14495、SEG65b、SLReg64b、SLReg16b、SLReg8b、 Load_Gen、SR_Latch、AND16 等文件复制到该工程目录下

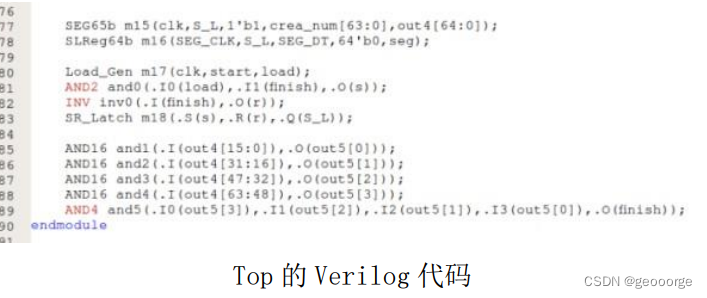

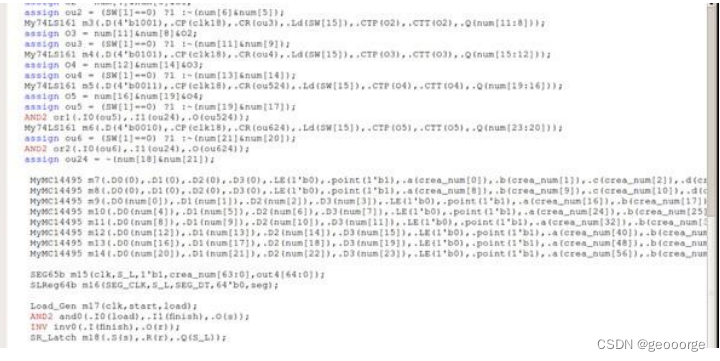

创建 Verilog 文件 top，输入 Verilog 代码

 2.原理图仿真

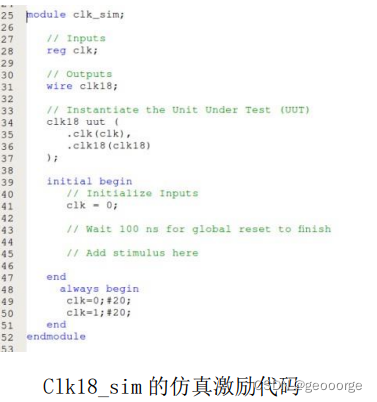

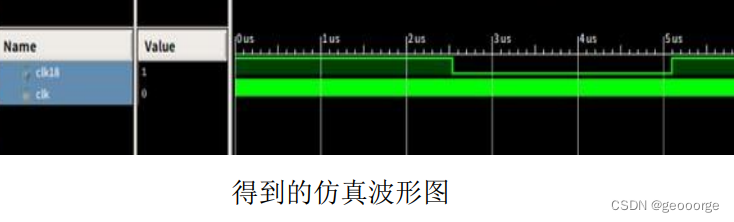

建立基准测试波形文件 clk18_sim.tbw，输入仿真激励信号，在 Process 窗口中选择 Simulate Behavioral Model，可以得到仿真波 形图：

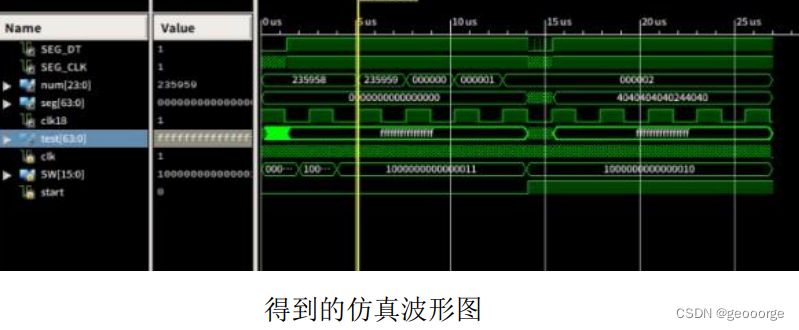

建立基准测试波形文件 top_sim.tbw，输入仿真激励信号，在 Process 窗口中选择 Simulate Behavioral Model，可以得到仿真波 形图：

4、实验结果

实验13没能写出来，我很难受，所以这次奋发图强，肝了好几天终于肝出来了

不过我也不大想详细说明了，真的是要了老命

当时这里写的时候才发现，实验13那个有几个接口没有写

不过还好是仿真实验，我们也不用上板，就这样吧，我的这个就按照那个同学13的思路接着写了不过还是相当要命的，因为我一开始写13的时候是想用CreateNumber的，但是后来发现他这个更简单，就用了这个，不过这里缺点就体现出来了，当时生成时间、时间进位的时候写得都快吐了

对了，顺带一提，AND2，OR2这种verilog表示门的写法期末考了，还是要会的，也多亏了那个同学，期末还是写出来了，不然真的想不到会考这种东西

那么这就

完结撒花
