实例10、Stc8a8k金属探测实验，外部中断P32接收下降沿触发信号

71 阅读 0 评论 47 点赞

我是靠谱客的博主重要彩虹，这篇文章主要介绍实例10、Stc8a8k金属探测实验，外部中断P32接收下降沿触发信号，现在分享给大家，希望可以做个参考。

一、实验目的
熟悉金属探测器的原理；
外部中断的使用；
OLED屏幕的使用；
二、器材
stc8a8k自制核心板；
金属接近传感器；
OLED屏幕；
三、原理

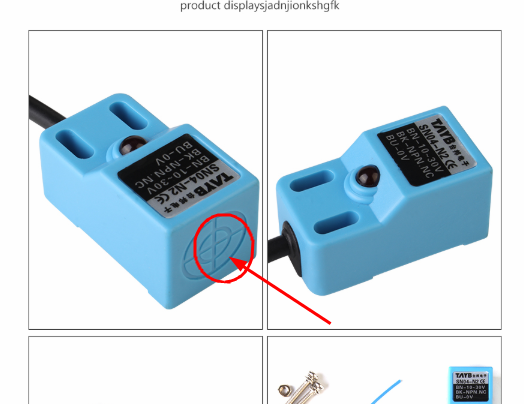

金属接近传感器，用的是这种。也可以买其他的，原理差不多
在这里插入图片描述

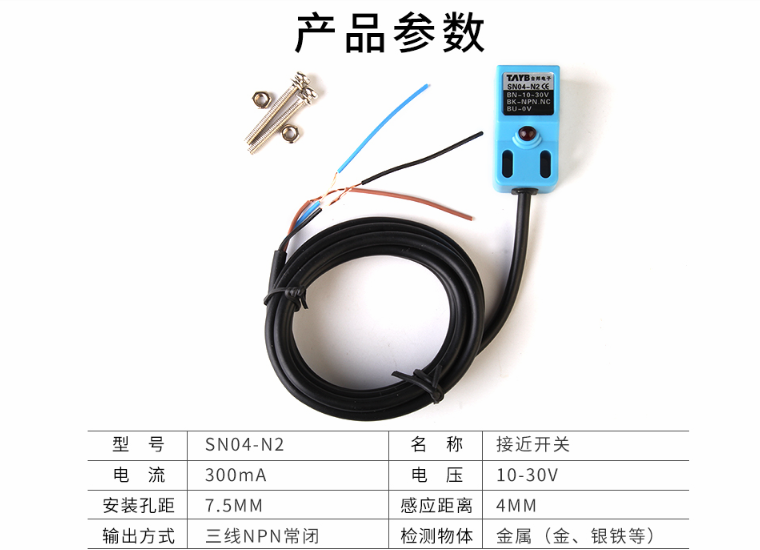

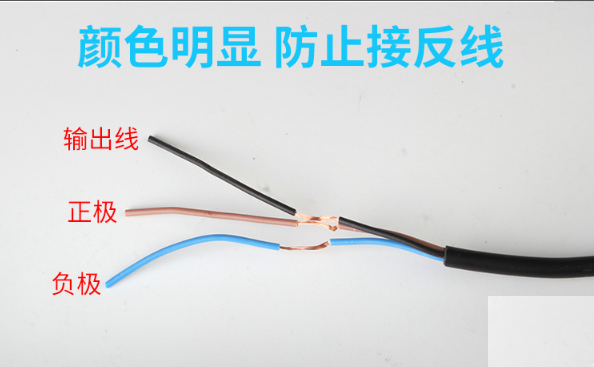

图中，这个传感器的电源是10-30V，但是经过测试，5V也能用，不过检测距离等有所变小。、注意，应该把金属应该在这个圆形的下方。这个是感觉的地方。

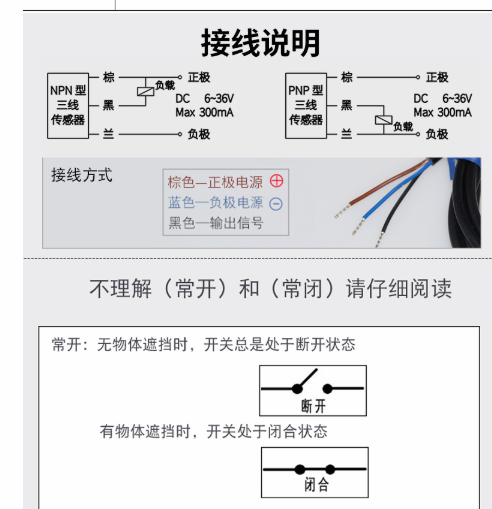

当没有金属在下面，那么就是5V，当有金属在下面，就是0.5V，从5v—0.5v，发生下降沿。用下降沿触发外部中断P32，当开启了下降沿触发模式，P32引脚接收到下降沿信号，那么在中断服务函数里面，进行相关设置。

在这里插入图片描述

代码：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
#include <stc8a8k.h>
#include <oled.h>
unsigned char metalflag=0;
void delay1ms(unsigned int tms)		//@11.0592MHz
{
	unsigned char i, j;
	unsigned int k;
  for(k=tms;k>0;k--)
	{
		i = 15;
		j = 90;
		do
		{
			while (--j);
		} while (--i);
	}
}
//P32中断0的中断服务函数
void INT0_Isr() interrupt 0 using 1
{
    metalflag=1;           //将标记位置1，主程序查询这个变量是不是变化
}
void main()
{
   IT0 = 1;               //使能INT0下降沿中断
   EX0 = 1;                //使能INT0中断
   EA = 1;
	 OLED_Init();
	 OLED_ShowString(0,0,"oou");
	 while (1)
	 {
			if(metalflag==1)
			{
				 EX0 = 0;
 //检测到，就关闭中断，进行设置，不然可能会不断进入中断
				 OLED_ShowString(0,0,"yyw");
//显示，蜂鸣器，LED灯亮灭亮灭，执行对应动作；
				 delay1ms(5000);
				 EX0 = 1;  //用完，就打开中断，给下次检测用
				 metalflag=0;//给下次检测用
			}
			else
				 OLED_ShowString(0,0,"oou");
		}
}
