RFID的工作原理(图解)

        RFID读写器技术原理

电子标签又称为射频标签、应答器、数据载体；阅读器又称为读出装置，扫描器、通讯器、读写器(取决于电子标签是否可以无线改写数据)。电子标签与阅读器之间通过耦合元件实现射频信号的空间(无接触)耦合、在耦合通道内，根据时序关系，实现能量的传递、数据的交换。 发生在阅读器和电子标签之间的射频信号的耦合类型有两种。  (1)电感耦合。变压器模型，通过空间高频交变磁场实现耦合，依据的是电磁感应定律，如图所示。  (2) 电磁反向散射耦合：雷达原理模型，发射出去的电磁波，碰到目标后反射，同时携带回目标信息，依据的是电磁波的空间传播规律    电感耦合方式一般适合于中、低频工作的近距离射频识别系统。典型的工作频率有：125kHz、225kHz和13．56MHz。识别作用距离小于1m，典型作用距离为10～20cra。  电磁反向散射耦合方式一般适合于高频、微波工作的远距离射频识别系统。典型的工作频率有：433MHz，915MHz，2．45GHz，5．8GHz。识别作用距离大于1m，典型作用距离为3—l0m，工作原理如图：

低频RFID技术一直用于近距离的门禁管理。由于其信噪比较低，其识读距离受到很大限制，低频系统防冲撞性能差，多标签同时读取时速度慢，性能也容易受其它电磁环境影响。13.56MHz高频RFID产品可以部分地解决这些问题，标签读取速度快、可以实现多标签同时识读，形式多样，价格合理。但是13.56MHzRFID产品对可导媒介（如液体、高湿和碳介质等）穿透性很差，由于其频率特性，识读距离短。860~960MHz的RFID产品常常被推荐应用在供应链管理上，超高频产品识读距离长，能够实现高速识读和多标签同时识读。但超高频对于如金属等可导媒介完全不能穿透，液体会吸收电磁波，金属会反射。

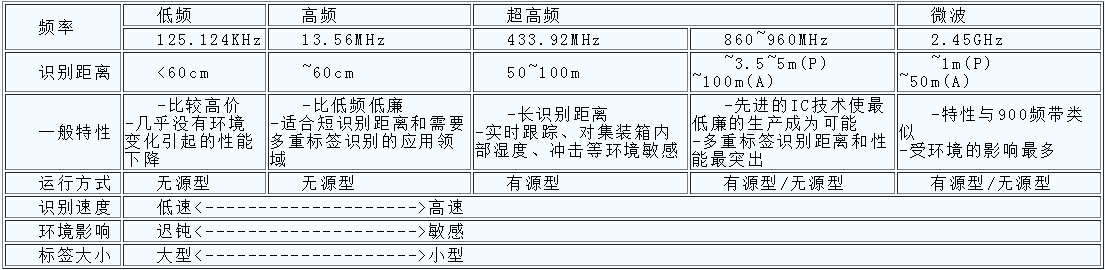

LF HF UHF三个频段特性如图：
