1Wire总线两线制远距离通讯增强模块PS304介绍

稳控科技研发生产的1Wire总线通讯模块可完成UART转1Wire、I2C（IIC）、SPI的隔离远距离通讯，总线长度达到了500~1500米的距离，使得低电压串行总线直接工程应用成为可能。

PS304(Ports Server channel 4)是多种数字接口物理层协议转发器，可实现UART转换I2C、SPI、1Wire远距离通讯，内嵌磁隔离双电源及辅助增强电源电路、自适应线缆算法、强大灵活的S2S协议固件程序，字符串指令集，用户接口简便。经过优化的驱动程序可将通讯距离延长至500~1000米。广泛应用于电子设备开发、芯片测试、工业数字接口转换、数字接口学习验证等领域。

功能特点

1. 电源

• 供电：
  主电源DC3.3V，推荐电源DC3.3V@100mA；
  辅助电源DC1.8~5.5V，推荐电源DC3.3/5.0V@300mA。

1. 通讯速率

• UART：通讯速率1200~921600bps。
• I2C：通讯速率0.1kHz~400kHz，可搜索总线上所有从设备。
• SPI：通讯速率0.1kHz~500kHz，可设置时钟极性和相位。
• 1-Wire：自适应速率，支持多芯片ID搜索。

1. 通讯距离

• 1Wire：800米@两线制，1000米@三线制
• I2C：>1000米@1kHz
• SPI：>1000米@1kHz

注：测试使用线缆为0.2mm2x4芯平行屏蔽线。

1. 通道数量：4路1Wire、2路I2C、1路SPI（引脚共用），2路ADC、2路GPIO（引脚共用）
2. 外形尺寸：30mm*26mm*3mm

1. 工作温度：-40~85℃
2. 隔离/静电：4kV

应用领域

■1Wire、I2C远距离测温系统          ■串行接口转换器、适配器

■电子标签传感器                    ■线缆识别

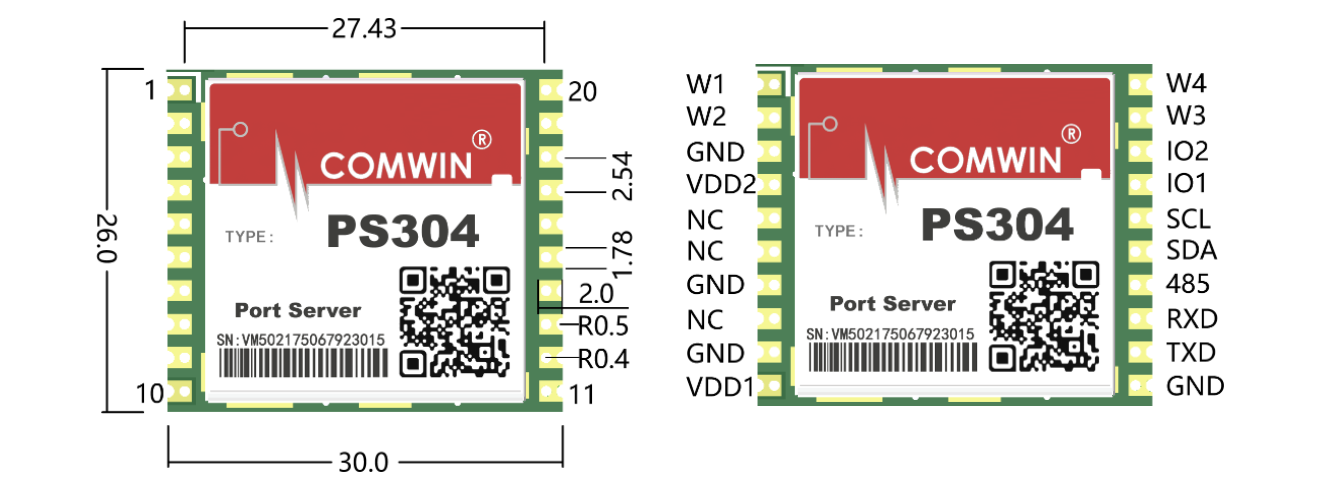

尺寸与管脚定义
