Maya制作精细手机建模思路解析

　本教程向朋友们介绍Maya精细手机建模概要教程，教程介绍的主要是制作思路，讲述的还是很详细的，希望对朋友们有所帮助！我们先来看一下前视图

　　顶视图

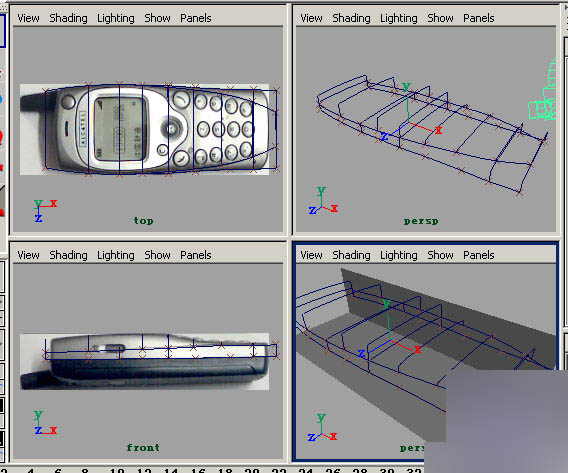

　　在场景中建一个多边形cube，将其长宽高调整得与图片相适应。删除四个面，将剩下的两个面分离，分别贴上手机的顶视图和前视图，材质最好使用lambert。如图。

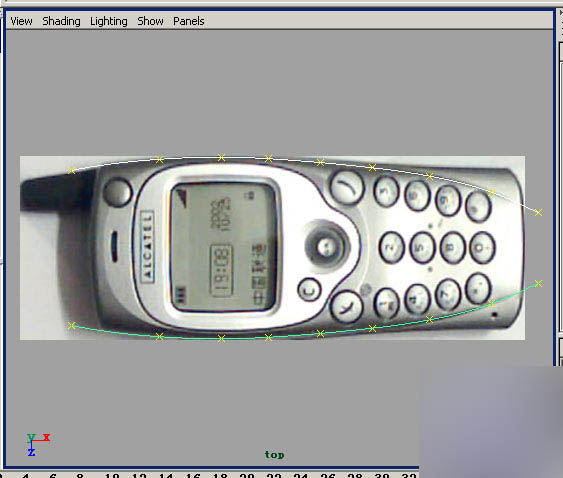

　　勾画手机顶面上曲面折叠处的两条结构线。先画一条，然后实例复制另外一条,并显示出其editpoint。

　　画一条如图所示的曲线，注意两短要捕捉到轨道曲线上。

　　复制该曲线，并将其端点捕捉到轨道曲线的editpoint上。因为maya的捕捉曲线不灵敏，所以使用捕捉到点。

　　loft出曲面。

　　隐藏曲面，画出手机的侧面轮廓线。

　　在上一步骤中，使用复制和调整CV点。复制顶面曲线，调整其CV，如图。

　　继续复制，调整。

　　Loft

　　复制手机侧边曲线，调整。

　　group 镜象复制

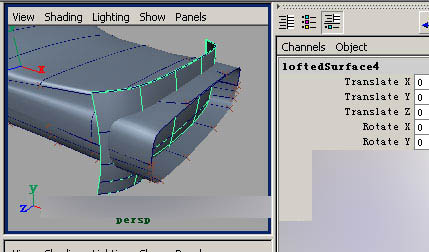

　　Loft

　　绘制出这一排曲线。

　　Loft出曲面

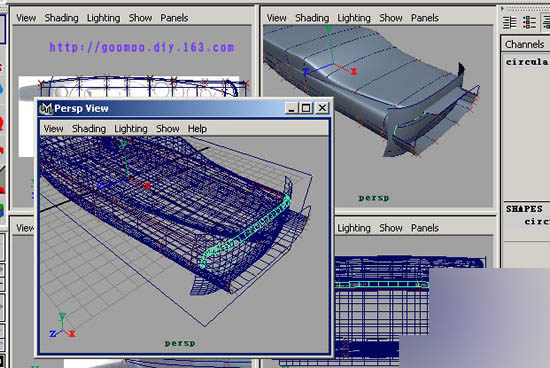

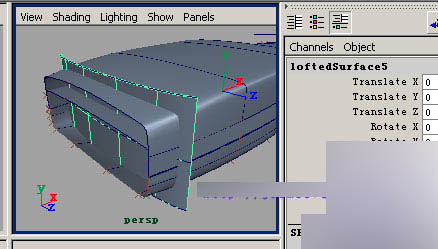

　　选择两个曲面执行CircularFillet，在channelBox中调整其参数。

　　把剩下的两个曲面也剪掉。

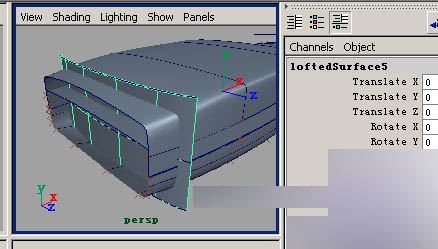

　　把另一头的曲面也Loft出来。

　　把另一头的曲面也Loft出来

　　这时我们发现用CircularFillet已经不能成功了，得另想办法。将刚才生成的盖面分别与三个外壳曲面创建交接线，如图。

　　全部Trim掉。

　　选择TrimEdge.

　　复制曲线

　　1

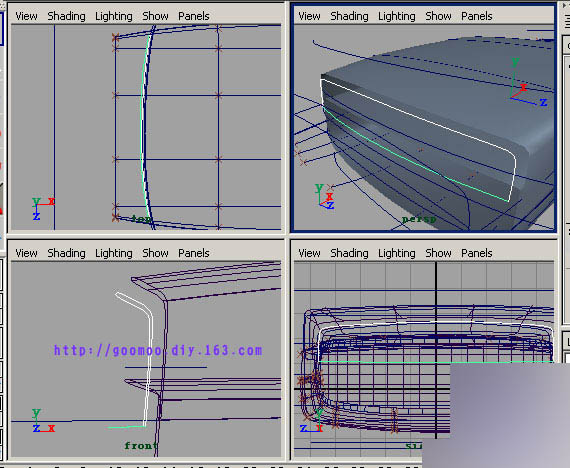

　　画出下面这条绿色的曲线，注意两端要捕捉到刚才复制出来的曲线上面。

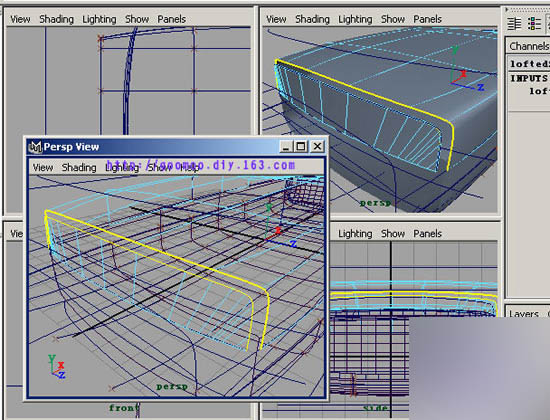

　　Loft形成曲面。

　　选择TrimEdge和ISOParam

　　2

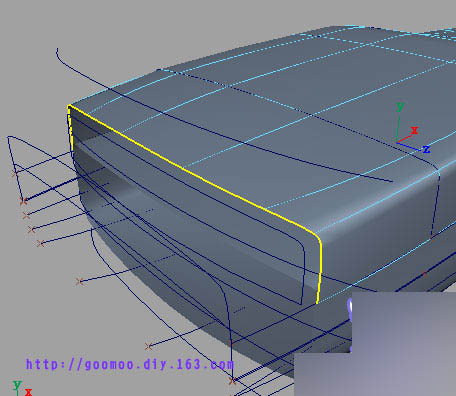

　　Freeform Fillet 形成曲面。其他的曲面也作类似处理。

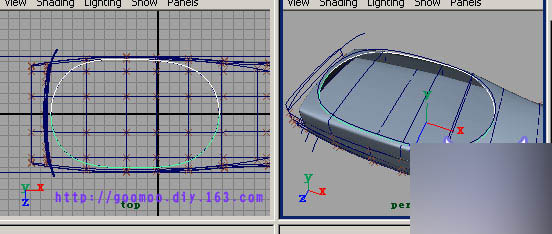

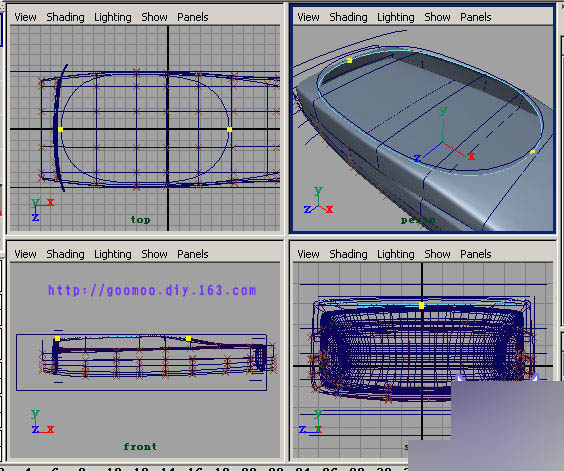

　　画这个椭圆。

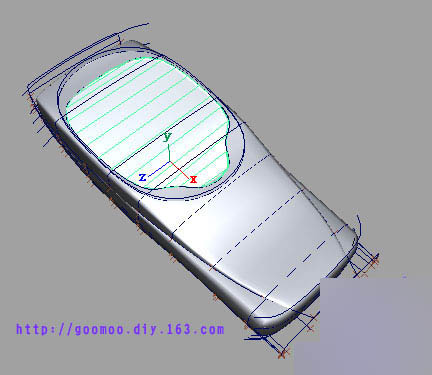

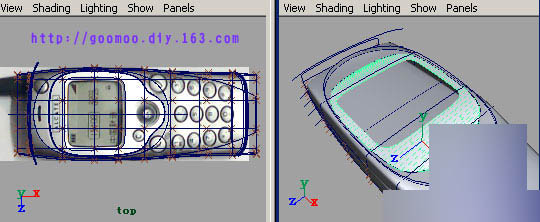

　　将曲线沿顶视图投影到曲面上。

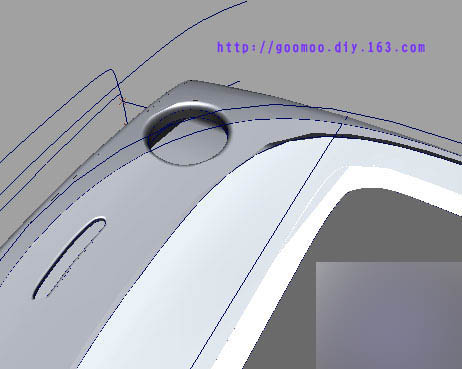

　　剪个洞。

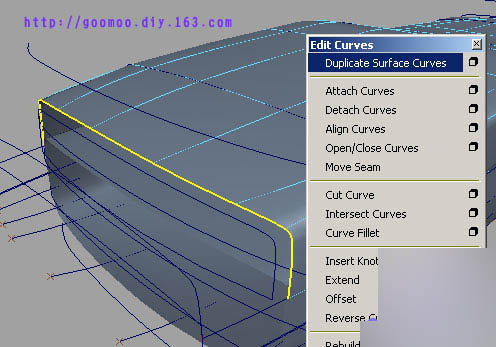

　　将TrimEdge复制成曲线。

　　选择曲线上的两个CurvePoint。

　　Edit Curves-%26gt;Detach Curves将其分成两根曲线。

　　Loft 形成面

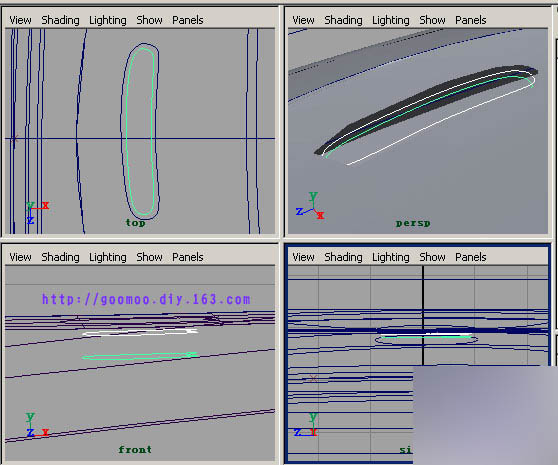

　　用同样的方法再剪个洞。

　　用同样的方法形成次曲面。

　　3

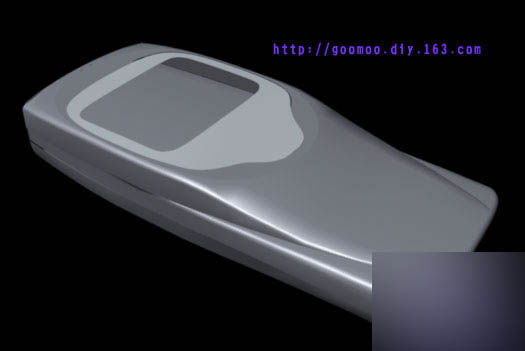

　　继续剪。渲染一下看看效果。

　　复制TrimEdge，Loft形成曲面。

　　丢两个NurbsPlane在里面做屏幕。

　　用同样的方法，做出这一块。

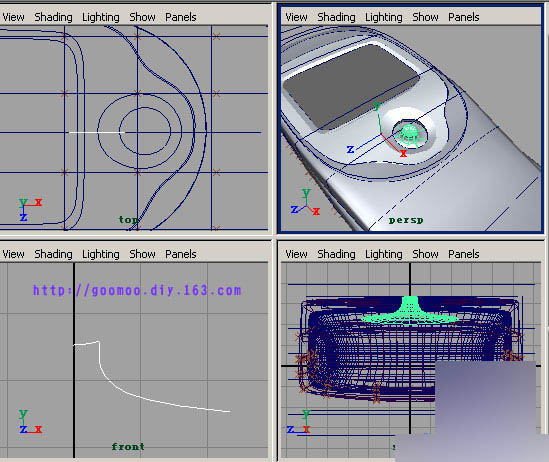

　　用revolve转出这个面。

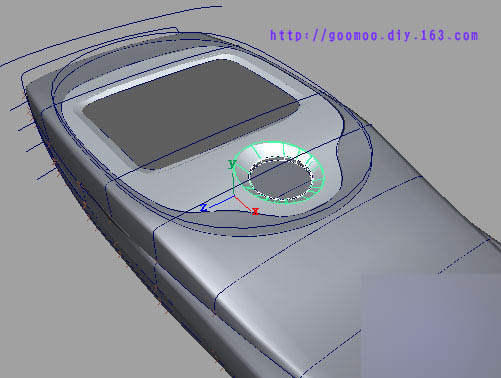

　　剪出这个洞。

　　复制TrimEdge成这两条曲线。

　　Loft

　　用Free Form Fillet形成一个圆角。

　　4

　　用同样的方法来剪这个洞。不过这个洞稍微麻烦一些，因为它有两个独立的曲面拼成，要分别来做。祝你顺利哦！

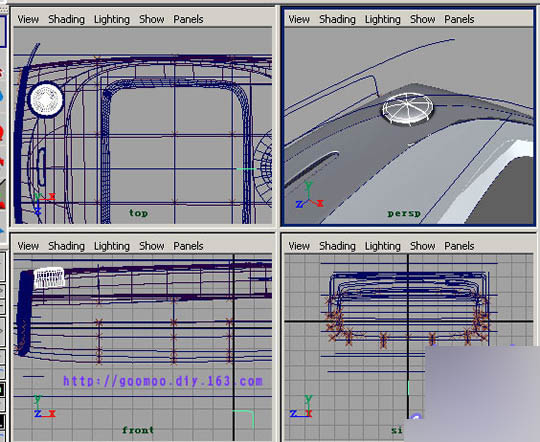

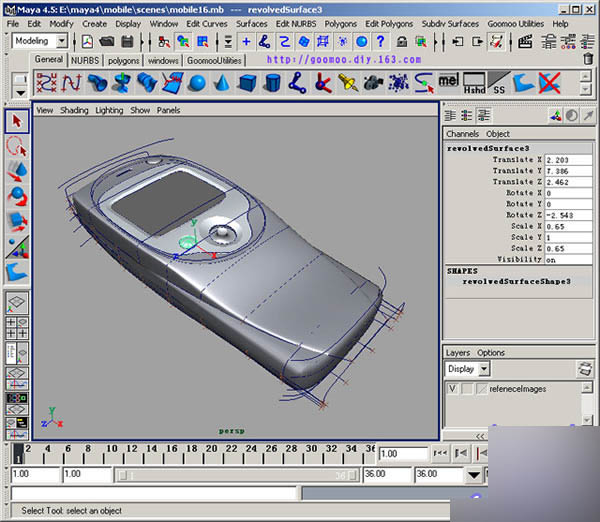

　　用Revolve形成这个按钮。

　　这一块就不用讲了。你们都可以教我了。

　　以上就是Maya制作精细手机建模思路解析，本教程主要是介绍制作思路，希望这篇文章能给大家带来帮助！
