整个教程的目录：

一.Onenet平台配置及M5311配置（本章）

二.STM32连接M5311及HLW8032测试

 私信有时候没看到，新建了一个QQ交流群，有想咨询的朋友可以在群里问哈

M5311核心板官网资料下载：安全提示 - Sina.lt短网址

HLW8032计量模块资料下载：

链接：百度网盘 请输入提取码
提取码：1234

关于HLW8032模块的操作可以参看这篇文章：

基于HLW8032芯片的电能参数采集--附测试软件_qishi3250的博客-CSDN博客_hlw8032

STM32代码：

链接：https://pan.baidu.com/s/1P_lRW5M9LTGBGfv9J0hIPg
提取码：1234


实现的功能：

1.测量用电设备的有功功率、电流和电压有效值和用电量；

2.电参数通过nb-iot上传到Onenet，可以在后台实时监控数据；

3.可以通过Onenet后台发送指令控制电参数是否上传（可以拓展继电器控制）。

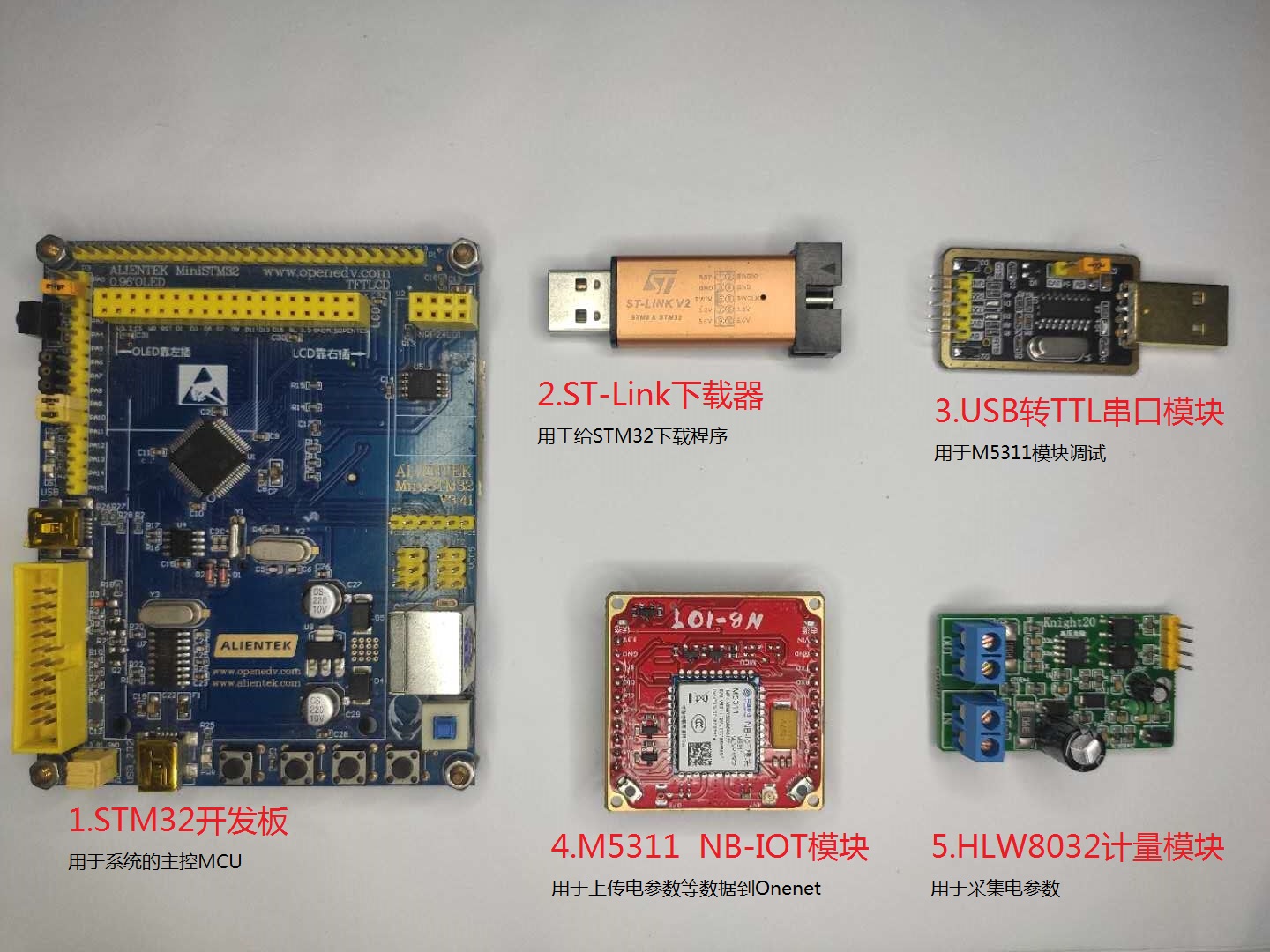

需要的材料：

1.一个STM32芯片，我这里用的是正点原子的mini开发板，型号：STM32F103RCT6

天猫tmall.com--理想生活上天猫  刚刚看了一下，竟然降价了。131元，大学我买的时候168块，亏了一个亿。。。。

2.ST-Link下载器，主要用来给STM32单片机下载程序的，有其他的仿真下载器也是可以的。当然，用串口也是可以下载的，就是比较麻烦，我比较喜欢用仿真器下载，一键完事！

淘宝网 - 淘！我喜欢

3.USB-TTL串口模块，这个是用来调试M5311模块的，可以不需要，因为mini开发板板载USB转TTL模块，你可以拔掉原有的短路帽来用。不过玩单片机的话，最好是有一个这个模块，超级方便！

淘宝网 - 淘！我喜欢

4.中移的M5311核心板，建议用哪个胶棒天线的，比较方便！

淘宝网 - 淘！我喜欢

5.HLW8032计量模块，用于采集电参数的，不需要进行校准，精度2%。也可以自己再进行校准一次，精度可达0.5%，需要专门设备进行校准，我自己用2%的精度足够了

淘宝网 - 淘！我喜欢

6.杜邦线12根

一、获取M5311模块的IMEI和IMSI

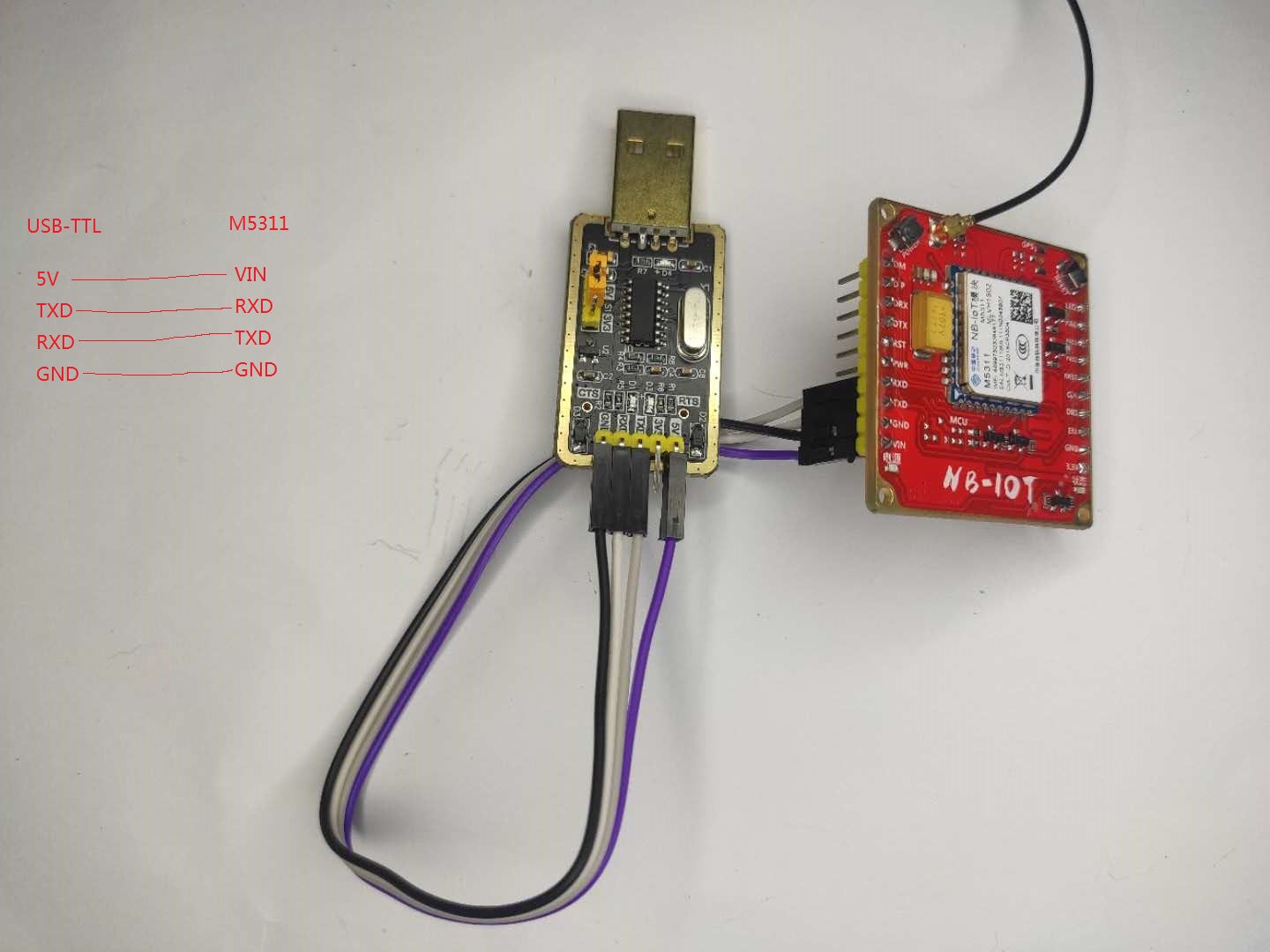

1.把USB转TTL串口模块和M5311模块用杜邦线连接起来

2.把USB-TTL串口模块插到电脑上，电脑打开串口调试助手

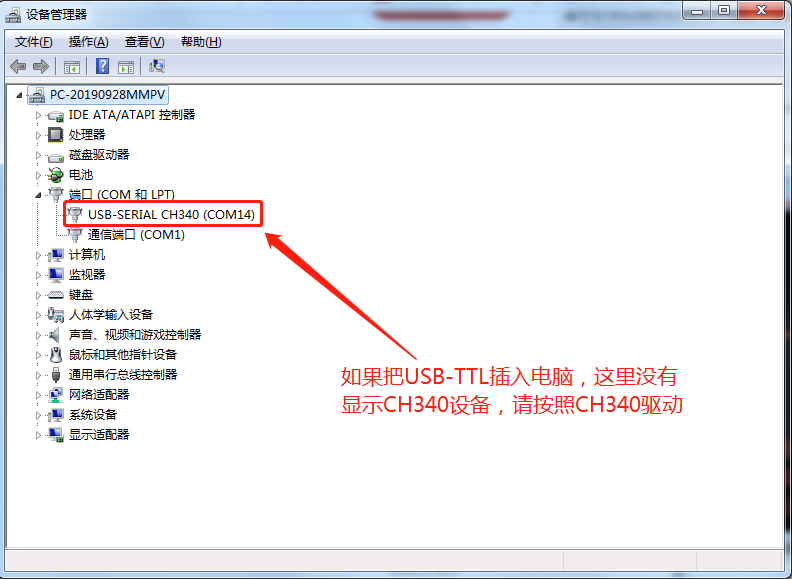

如果在串口选择那里没有发现CH340设备，打开电脑设备管理器

CH340驱动下载地址:USB转TTL+CH340模块+升级小板+STC单片机下载线+刷机板+USB转串口.ZIP_免费高速下载|百度网盘-分享无限制

3.输入AT指令获取模块的IMEI和IMSI

先发送：AT+SM=LOCK

这个是关闭模块的睡眠模式！！！

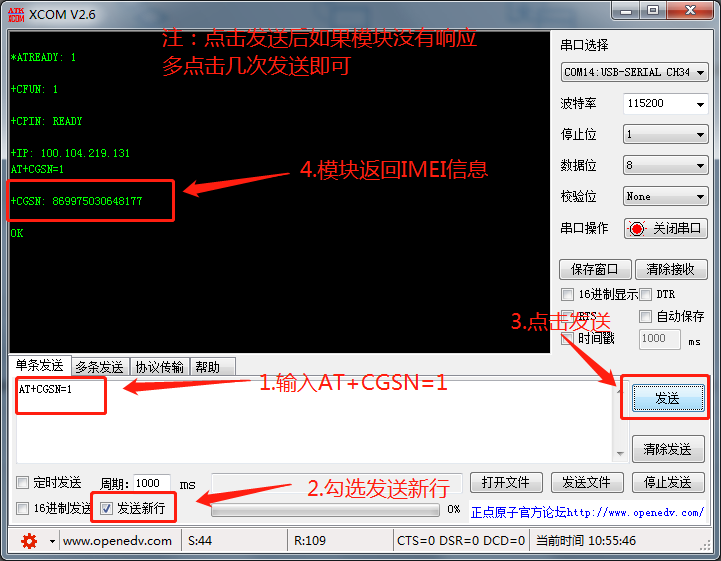

然后再发送AT+CGSN=1指令获取IMEI

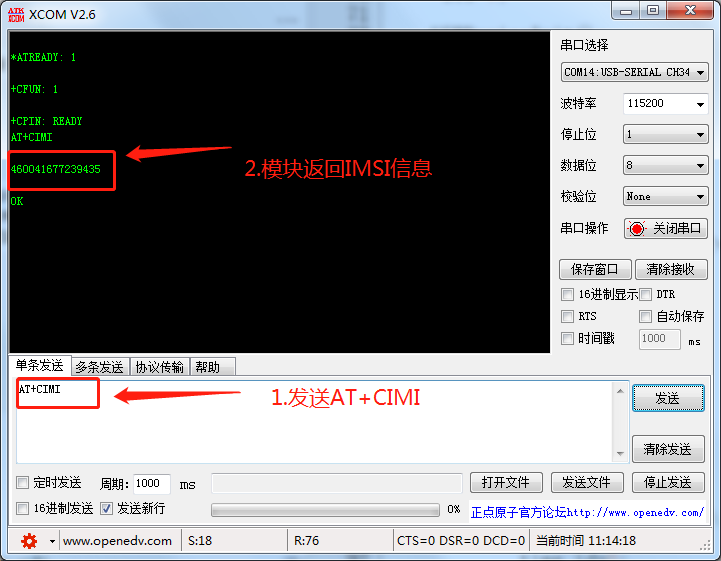

同理，发送AT指令获取IMSI：

拿到这两个参数之后，接下来就是配置Onenet后台了，也是非常简单几步就可以了！

二、配置Onenet后台

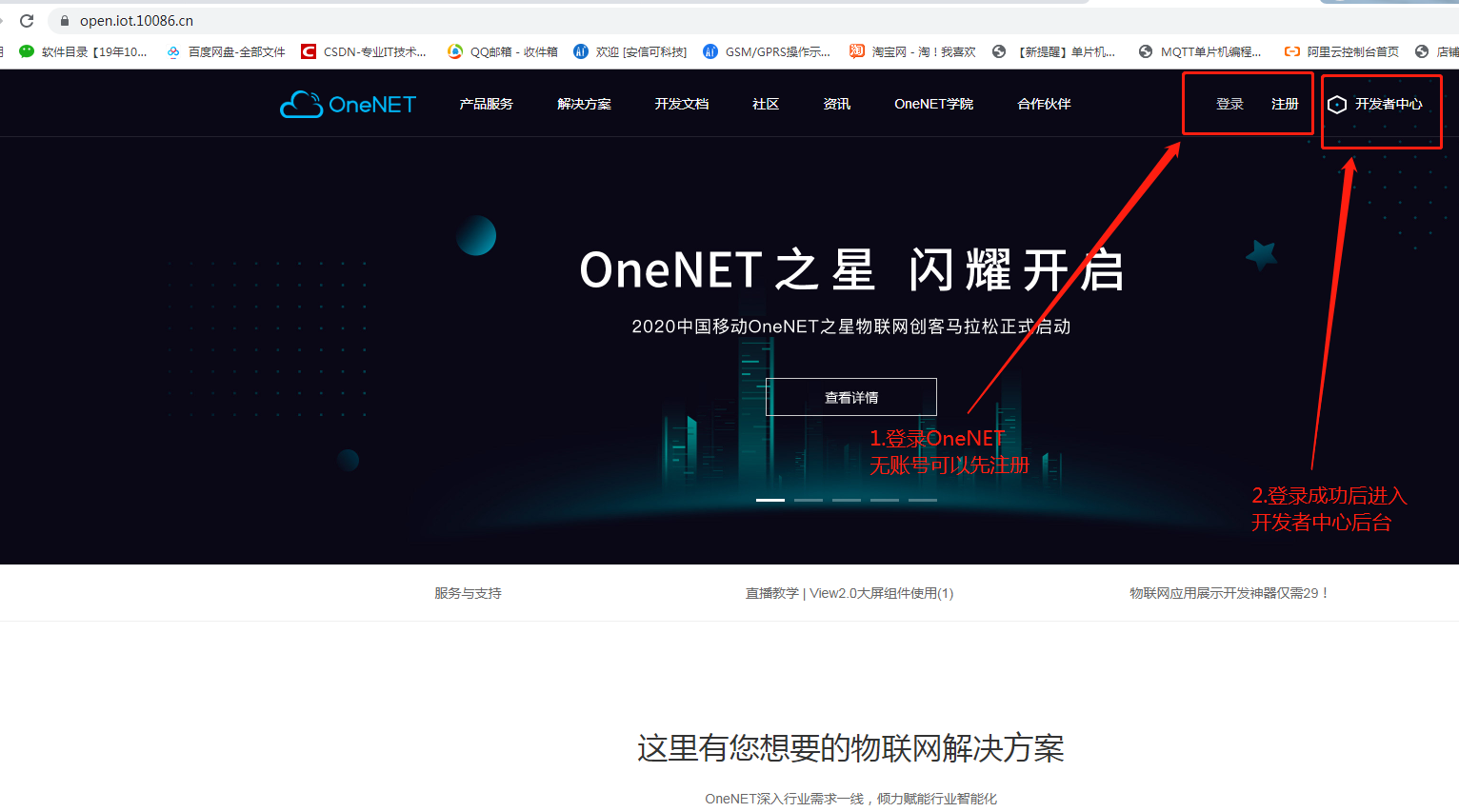

1.打开Onenet官网：OneNET - 中国移动物联网开放平台

2.如果没有账号的，注册账号后登陆，然后进入开发者中心：

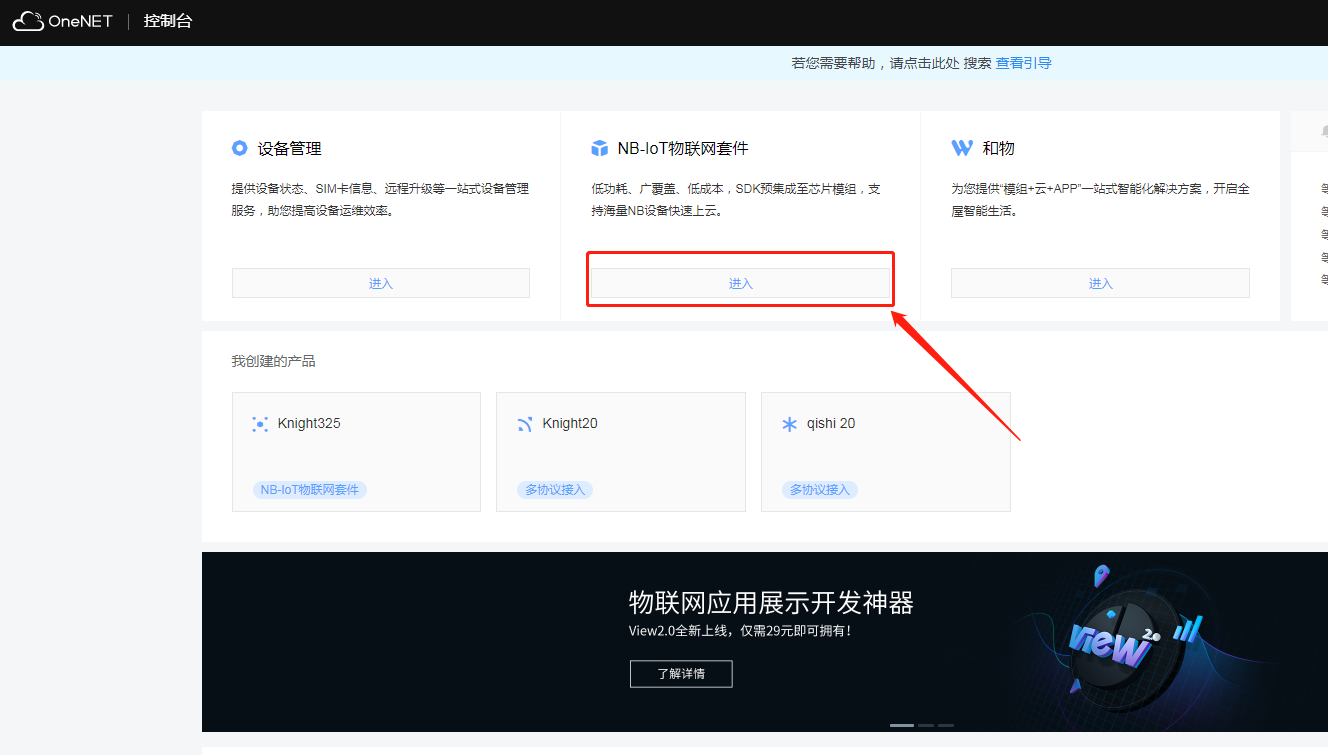

3.进入开发者中心后，点击进入NB-IoT物联网套件：

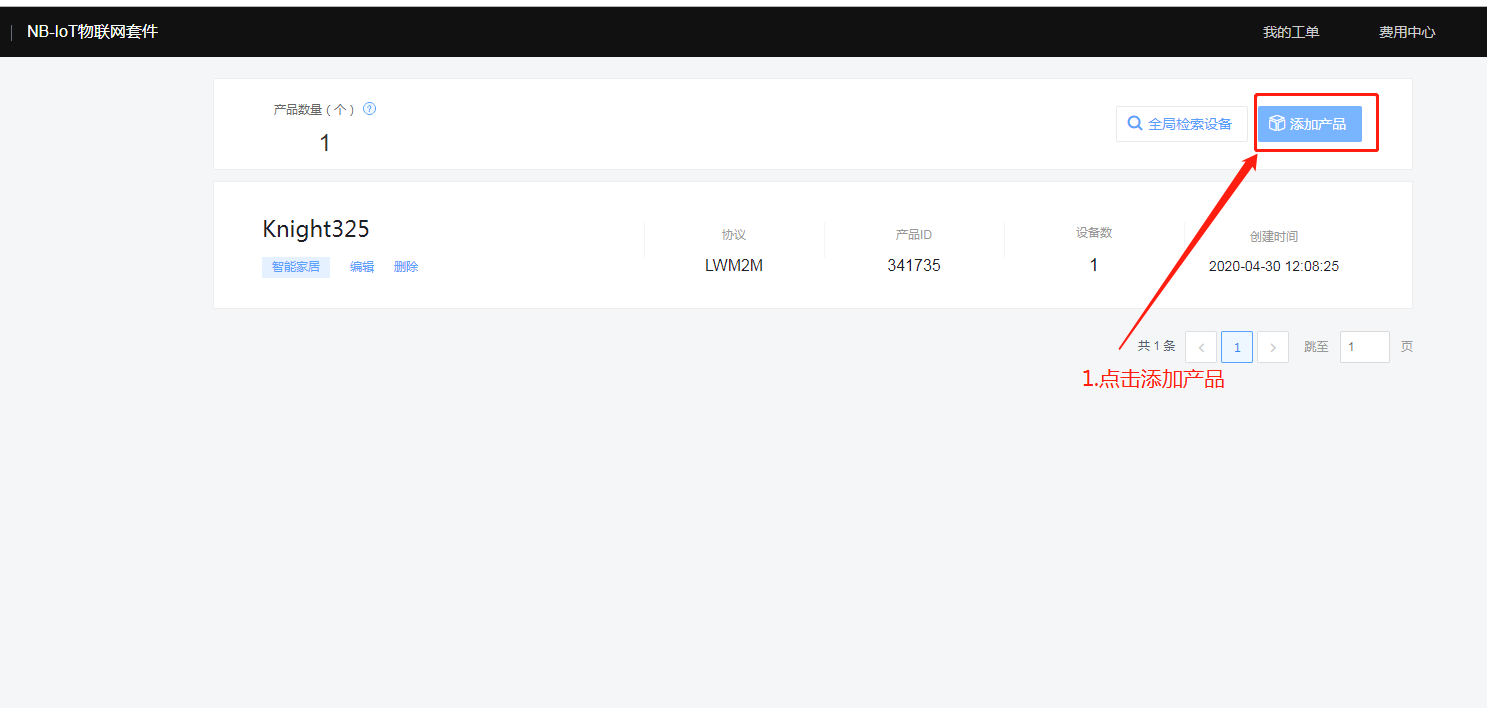

4.点击添加产品

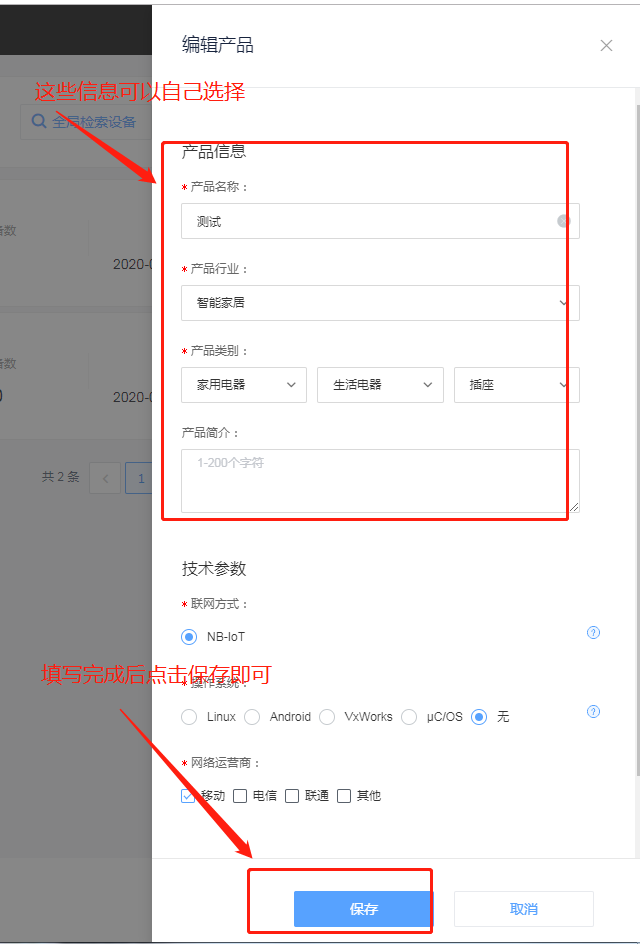

5.点击添加产品后会在左边弹出页面，填写好信息后，点击保存：

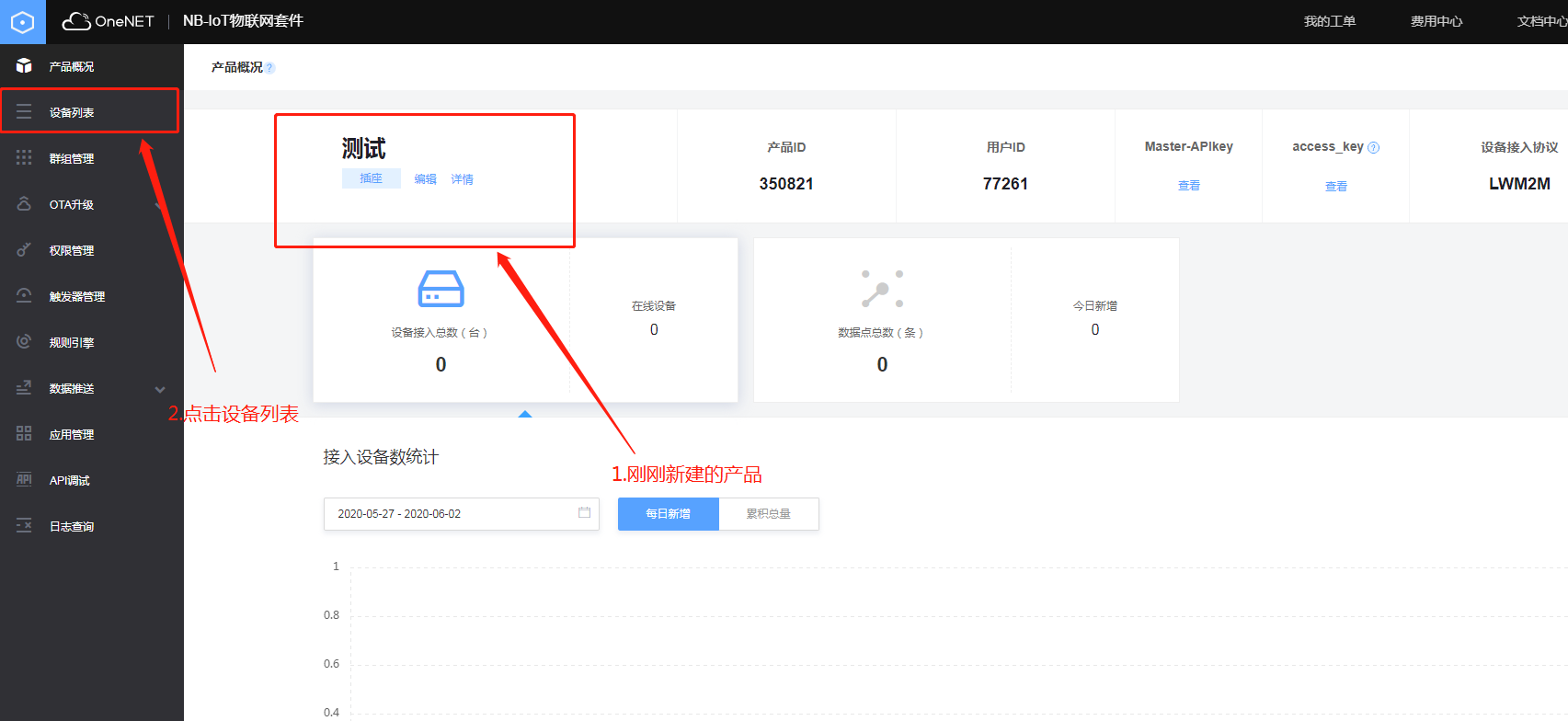

6.新建产品后，点击产品的名字进入下图页面后，点击左侧的设备列表

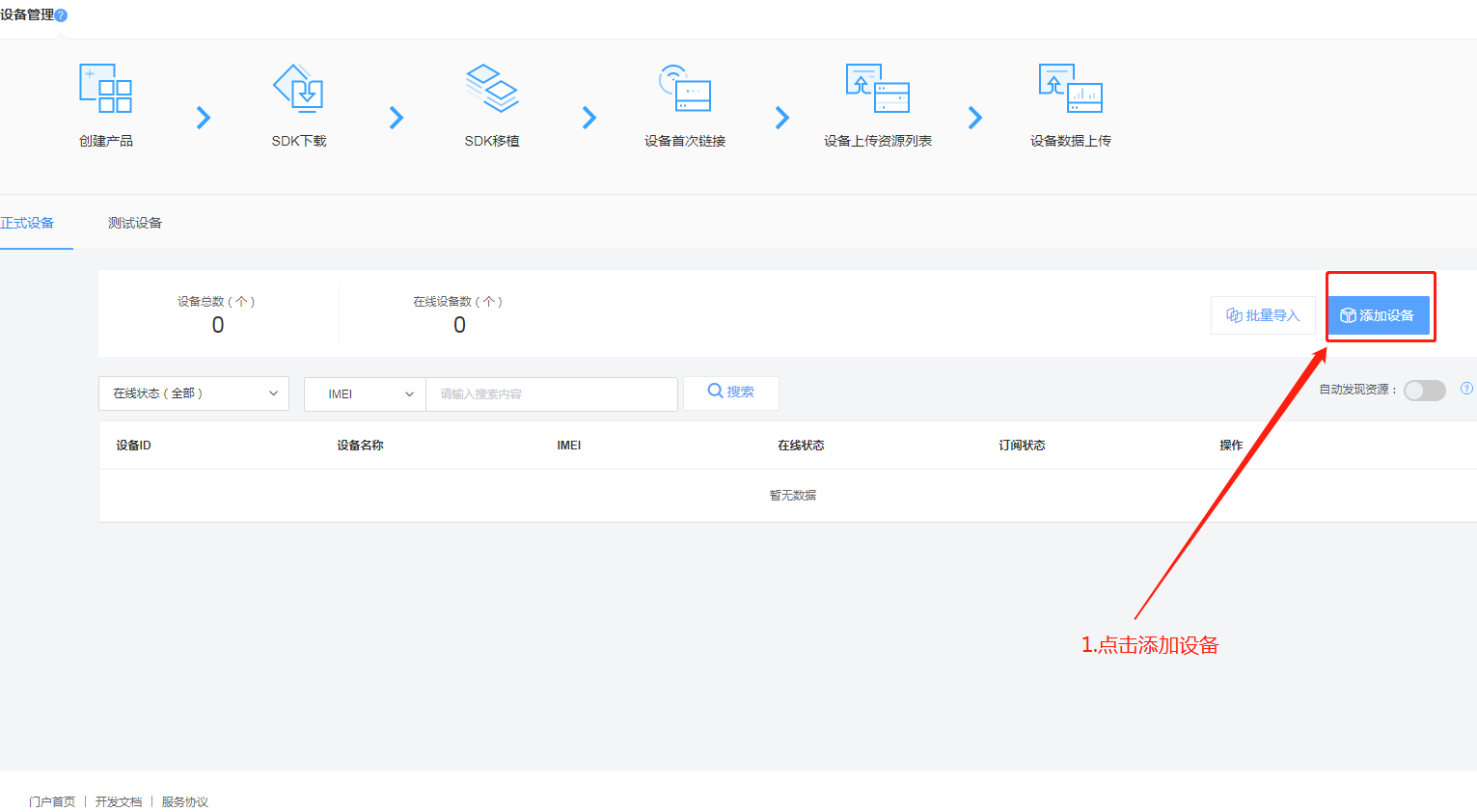

7.进入设备管理后，点击添加设备：

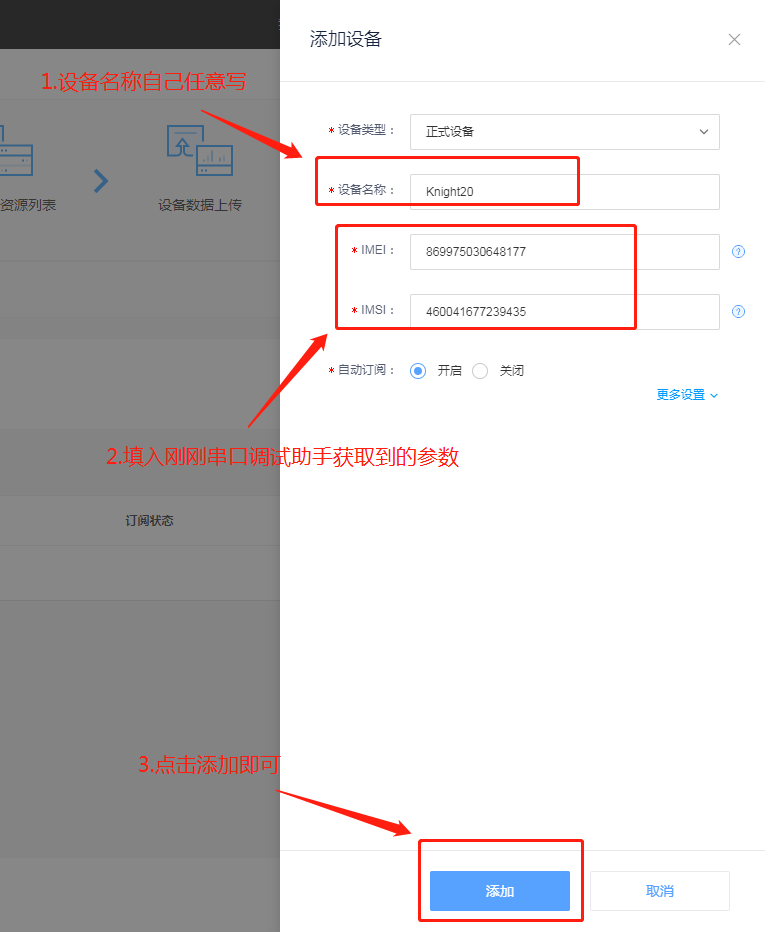

8.填写刚刚串口调试助手获取到的IMEI和IMSI，再点击保存即可：

这个时候我们就可以看到刚刚新建的设备了，显示为离线及订阅失败！接下来通过串口调试助手让设备上线！！！

三、发送AT指令让M5311模块上线

1.返回串口调试助手软件那里，在输入框输入AT指令，然后发送，看看M5311模块是否返回OK。如果没有就按一下RST复位按键即可。

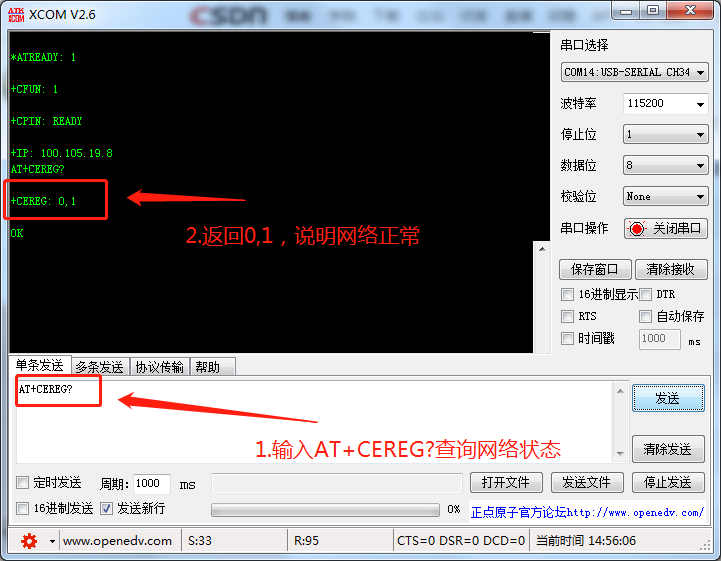

然后再输入框输入AT+CEREG?,用于查询M5311模块的网络状态：

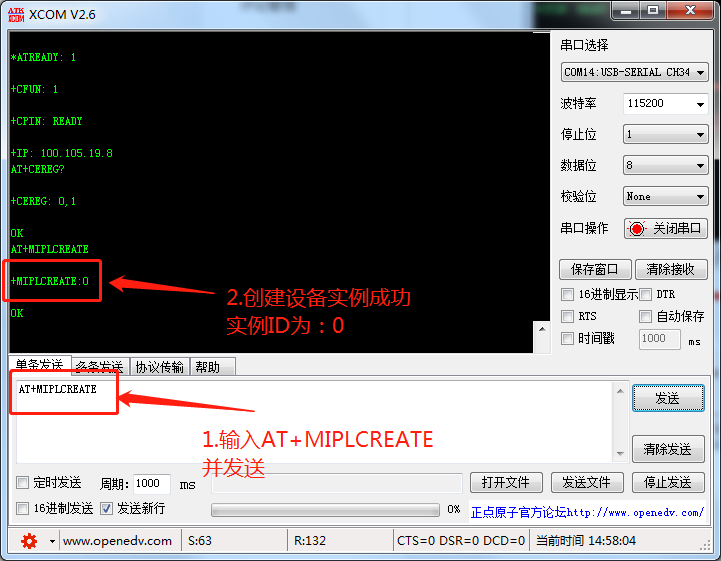

2.在输入框输入：AT+MIPLCREATE，并发送

这个指令是用于创建一个OneNET设备实例的，M5311会反馈创建设备实例的ID，这个过程比较久，大概3S左右，和你的M5311网络有关。

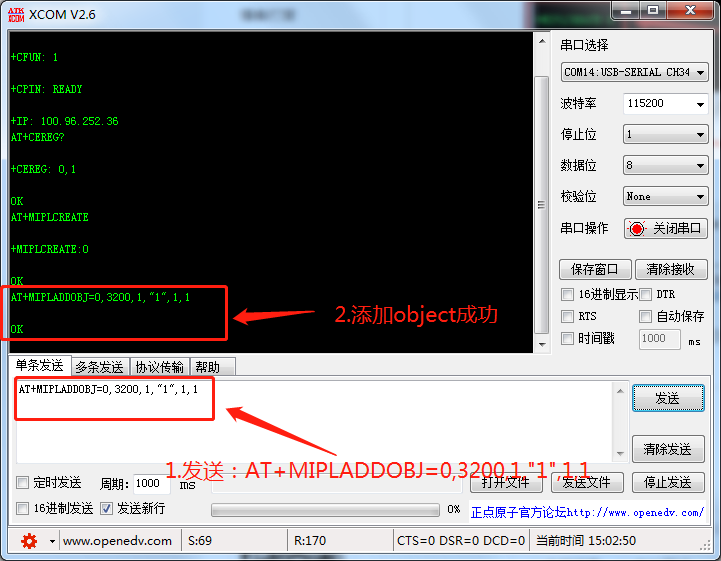

3.创建实例成功后，发送：AT+MIPLADDOBJ=0,3200,1,"1",1,1

这句指令用于添加一个object及其所属的instance，

第一个0是上面反馈的设备实例ID；

第二个3200是object ID；

第三个1是指实例个数；

第四个“1”是实例位图，字符串格式，每一个字符代表一个实例，1表示可用，0表示不可用，说白了就是填“1”就可以啦；

第五个1是属性个数；

第六个1是指操作个数。

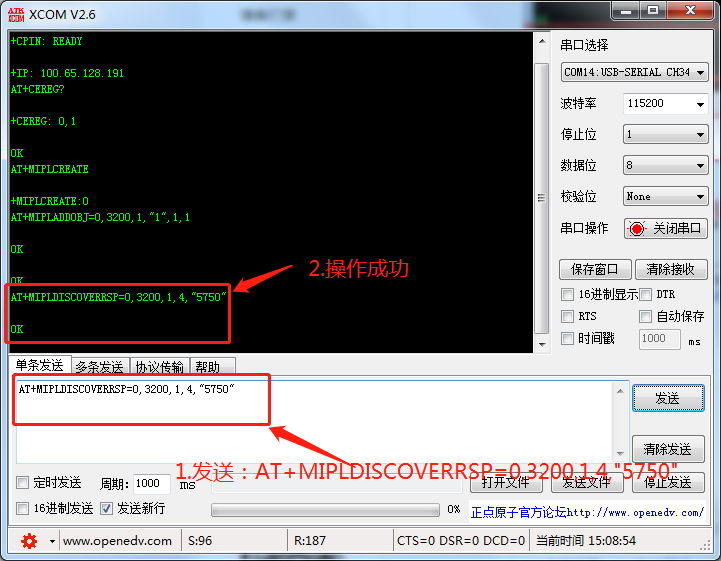

4.添加Object成功后，发送：AT+MIPLDISCOVERRSP=0,3200,1,4,"5750"

这个指令用于设置指定object的所属资源列表

第一个0是设备实例ID；

第二个3200是object的ID；

第三个1是保留；

第四个4是指后面字符串的长度；

第五个“5750”是ibject的属性；

5.上面操作完成后，就可以向Onenet平台发起注册请求了

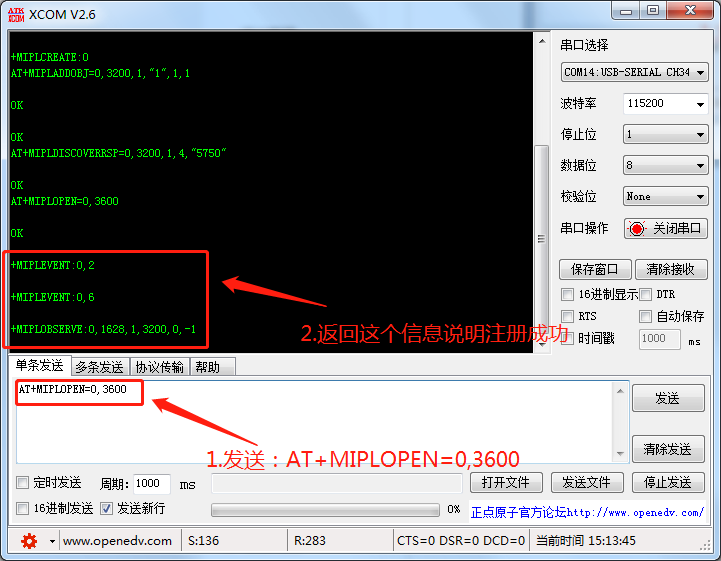

发送：AT+MIPLOPEN=0,3600

这个指令用于向平台发起注册的请求的！

第一个0是设备实例ID；

第二个是本次注册的生命周期，单位为秒，说白了就是在这个时间内，就算我不上传消息，平台也会显示我在线。这里测试使用3600秒，就是一个小时，建议使用的时候改成60秒！不然你这边M5311掉线了，但是平台还是显示在线的。

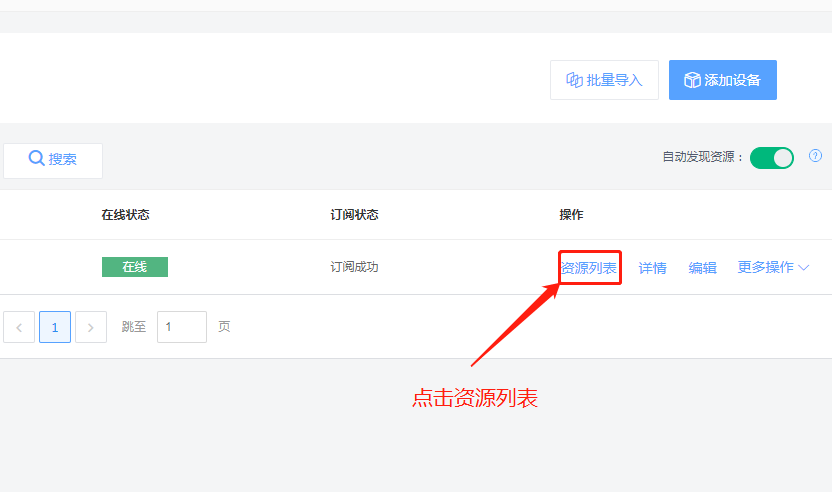

这个时候进入Onenet的后台就可以看到设备显示在线了！

 四、上传测试数据到Onenet平台

1.发送AT+MIPLNOTIFY=0,0,3200,0,5750,1,4,"test",0,0

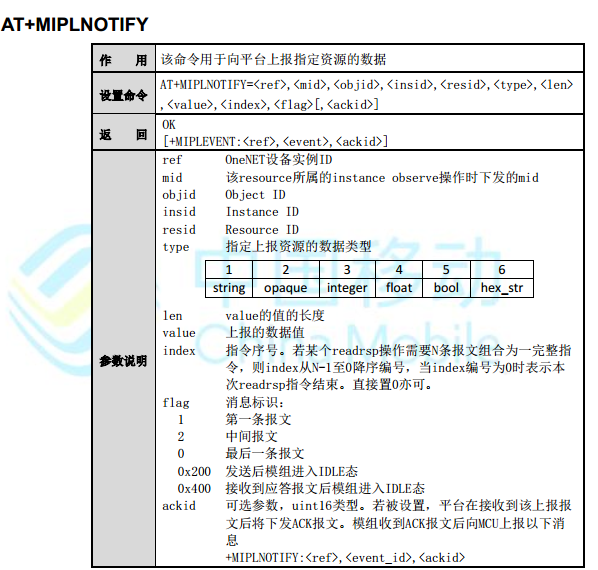

这条这里的含义：

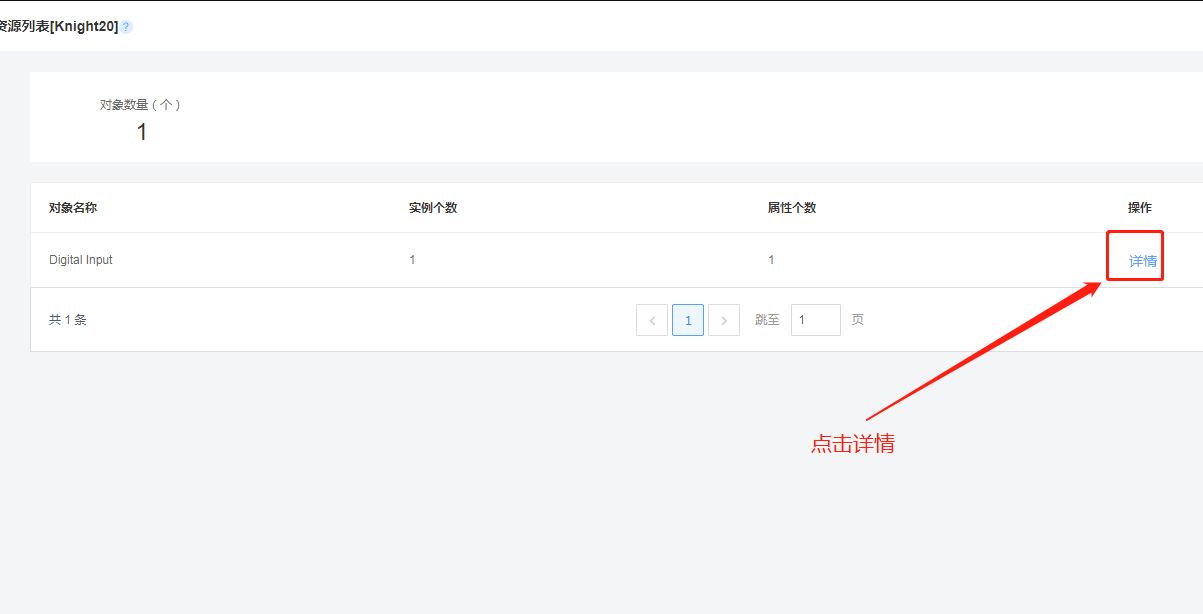

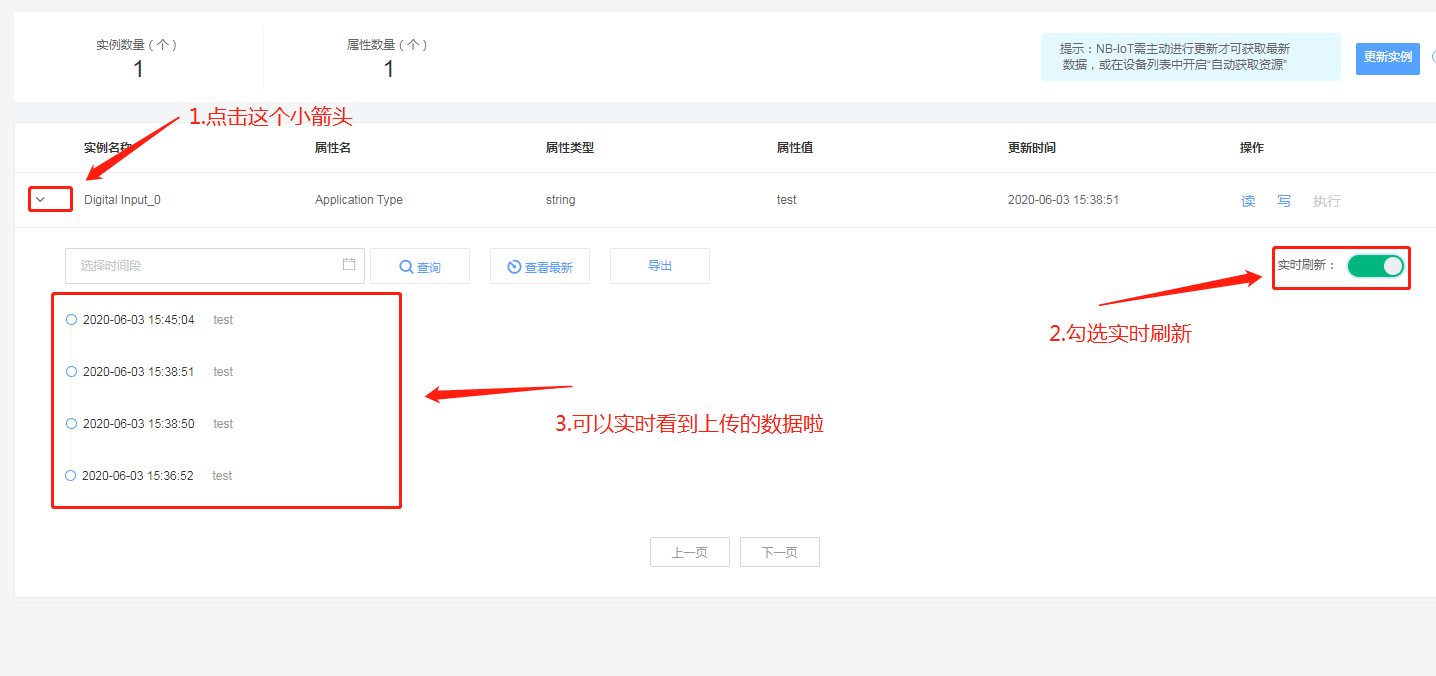

然后我们就可以在后台看到上传的字符串“test”了

 测试阶段到这里就结束了，点击操作里面的写，可以从Onenet平台发送数据到模块，M5311会通过串口打印数据的，平台会显示发送失败，因平台需要收到模块的反馈指令才会认为数据发送成功的。

下一篇就是操作STM32开发板采集电参数！！！
