RF433数据抓取

1. 什么是433？

遥控设备以433M频率、RF433协议规则向环境中发射信号，接收方必须使用同样的433无线接收器才能成功采集到信号

1. 什么是RF 433 协议？

我们对比波形来进行说明：采用RF433的遥控发射波形，由一个413us（高）+ 12.0ms(低)的前导波+24bits的数据组成，其中24bits的数据又由16bits遥控固定地址（各遥控地址不同）+8bits键值组成，见下图：

从图中数据位可以算出：遥控固定地址为0x905 ，发射码为0x01

前导波组成：450us高电平（误差±200us）+  12.0 ms低电平（误差±2ms）

数据位，由逻辑‘0’或逻辑‘1’组成：

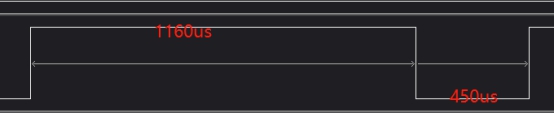

逻辑‘0’：450us高电平 +  1160 us低电平（误差±200us）

逻辑‘1’：450us高电平 +  1160 us低电平（误差±200us）

1. 433数据捕获

3.1硬件准备

1. 由于433采用的频率较高，所以首先需要一个us级别定时器用来作脉宽计算
2. 一个IO能支持到433接收器电平跳变频率，通俗点说就是433接收器的高低电平能被硬件IO表达出来，这里一般用中断的方式触发
3. 因为433接收器一旦与硬件IO对接就会频繁触发中断，按照处理优先级IRQ>SWI，所以首先MCU要能支持这种频繁触发的方式，且能及时清除中断，不能影响SWI的运行

3.2 软件准备

 1. 能精确获取us级硬件时钟

 2. IO电平波动时，能立即触发中断回调，且能同时捕获到上升、下降沿的触发

3.3 设计思想

有了前期软硬件部分的调试准备，已具备捕获433信号的能力，剩下就是软件部分处理逻辑了，我这边以BL2028N来进行说明：

1. 注册一个任务用来获取us时间

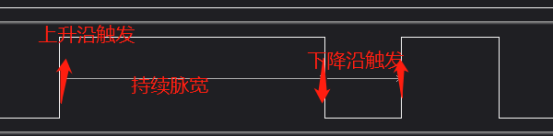

2. 初始化IO（与接收器对应的IO）为输入、边沿触发，用来反馈433接收器的电平信息，由于BL2028N只支持单边沿触发，所以想要捕获到完整一个周期，需要在中断中进行翻转，比如上升沿触发时，需在中断函数中将其设置为下降沿触发，捕获完下降沿后再将其设置为上升沿触发，不断进行采集，同时在中断函数中算出高低电平持续脉宽，进行换算得到最终的键值位

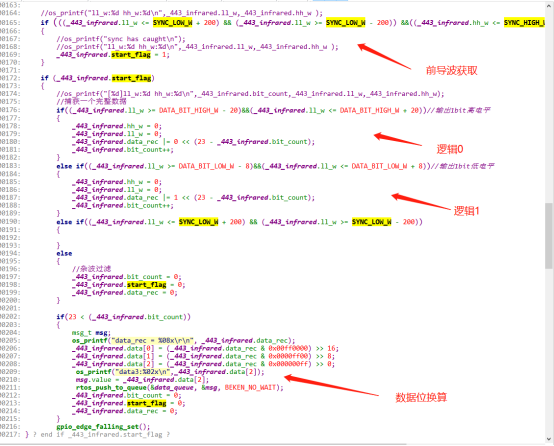

见上图可知，若初始为上升沿触发，再次上升沿触发时，即抓取到一个完整波形，所以可以在上升沿中断处理函数中完成波形的换算，关键部分代码：

        3.注意由于433模块杂波较多，且采集时会有杂波，所以还要对波形上进行过滤，无效波及正常波形中穿插杂波的情况进行处理，一段完整的采集波形如下：

可以看出正常波形的周期都很规律，而杂波没有任何规律。
