概述

通过手机的NFC功能是否能够读取RFID标签

可以读取部分标签

RFID标签有多种类型：依据频率的不同可分为低频(LF)、高频(HF)、超高频(UHF)、微波(MW)电子标签。

1、高频卡典型工作频率为：13.56MHz ，是现在国内应用最成熟广泛的卡片，卡片的种类也非常多。

2、低频卡频率一般在135K赫兹以下，比较典型的125赫兹的ID卡应用非常广泛。这种卡片只有一个固化序列号可以被设备读出

3、超高频和微波标签其典型工作频率为：433MHz，900MHz，2.45GHz，5.8GHz，读卡距离最大可达10m以上。此类标签典型应用包括：物流和供应管理、生产制造和装配、航空行李处理、邮件、快运包裹处理、文档追踪、门禁控制、电子门票、道路自动收费等等。此类标签技术是现在物联网不可缺少的部分。

其中，像校园卡这种高频13.56MHz的校园卡可以被手机的NFC功能读取。（但不只是13.56MHz，实测还有其他频段也有可以的）

接下来我们来剖析如何利用安卓的NFC功能和高频卡片交互吧！

最好不要尝试乱写自己的校园卡！！！读一下就算了！

安卓代码

实验环境

Android Studio开发工具

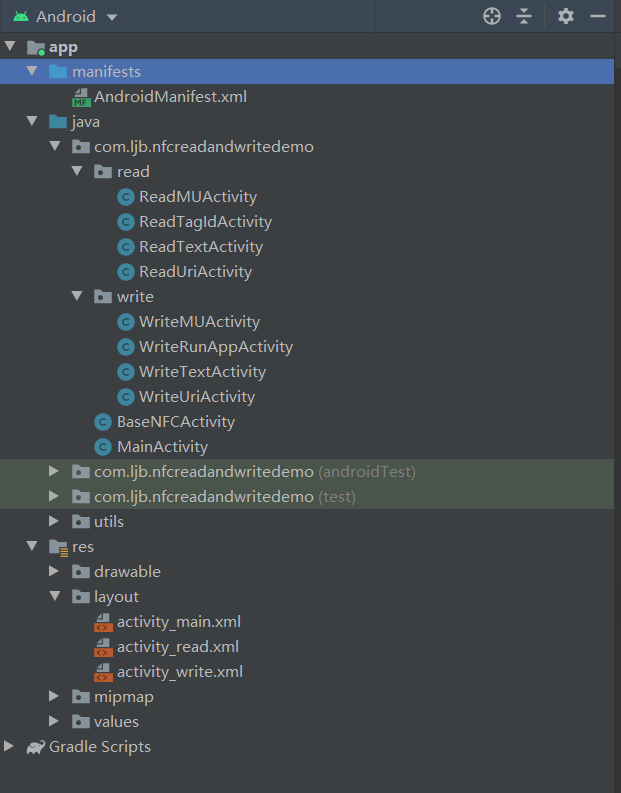

项目文件夹
在这里插入图片描述

代码

首先在 AndroidManifest.xml 文件中申请我们需要的权限

<!--NFC基本权限-->
    <uses-permission android:name="android.permission.NFC" />
    <uses-feature
        android:name="android.hardware.nfc"
        android:required="true" />
    <!--震动权限-->
    <uses-permission android:name="android.permission.VIBRATE" />

设计一下主界面

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical"
    tools:context=".MainActivity">

    <Button
        android:id="@+id/bt_write_text"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:onClick="onClick"
        android:text="写入NDEF格式数据" />

	......省略......

</LinearLayout>

在这里插入图片描述
读取界面

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_centerInParent="true"
        android:text="请将手机贴近NFC标签"
        android:textColor="@android:color/darker_gray"
        android:textSize="20sp" />

    <TextView
        android:id="@+id/rv_read"
        android:layout_width="match_parent"
        android:layout_height="wrap_content" />

</RelativeLayout>

写入界面

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical">

    <EditText
        android:id="@+id/et_data"
        android:layout_width="match_parent"
        android:layout_height="wrap_content" />

    <Button
        android:onClick="onClick"
        android:id="@+id/bt_write_text"
        android:text="写入"
        android:layout_width="match_parent"
        android:layout_height="wrap_content" />

</LinearLayout>

BaseNFCActivity.java

package com.ljb.nfcreadandwritedemo;

import android.content.Intent;
import android.os.Bundle;
import android.support.annotation.Nullable;
import android.support.v7.app.AppCompatActivity;
import android.text.TextUtils;
import android.util.Log;
import android.widget.Toast;

import utils.NFCHelper;

/**
 * Created by ljb on 2018/8/1.
 */
public class BaseNFCActivity extends AppCompatActivity {
    protected NFCHelper nfcHelper;

    @Override
    protected void onCreate(@Nullable Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        nfcHelper = new NFCHelper(this);
    }


    @Override
    protected void onResume() {
        super.onResume();
        //判断设备是否支持NFC功能
        if (nfcHelper.isSupportNFC()) {
            //判断设备是否开启NFC功能
            if (nfcHelper.isEnableNFC()) {
                //注册FNC监听器
                nfcHelper.registerNFC(this);
            } else {
                nfcHelper.showFNCSetting(this);
            }
        } else {
            showToast("当前设备不支持NFC功能");
        }
    }


    @Override
    protected void onPause() {
        super.onPause();
        nfcHelper.unRegisterNFC(this);
    }

    @Override
    protected void onNewIntent(Intent intent) {
        super.onNewIntent(intent);
        log("Action: " + intent.getAction());

    }

    public void start(Class clazz) {
        startActivity(new Intent(this, clazz));
    }

    public void showToast(String content) {
        if (TextUtils.isEmpty(content))
            return;
        Toast.makeText(this, content, Toast.LENGTH_SHORT).show();

    }

    public void log(String content) {
        Log.e(getClass().getSimpleName(), content);
    }
}

ReadMUActivity

package com.ljb.nfcreadandwritedemo.read;

import android.content.Intent;
import android.os.Bundle;
import android.support.annotation.Nullable;
import android.view.View;
import android.widget.TextView;

import com.ljb.nfcreadandwritedemo.BaseNFCActivity;
import com.ljb.nfcreadandwritedemo.R;

/**
 * Created by ljb on 2018/8/3.
 */
public class ReadMUActivity extends BaseNFCActivity {

    private TextView tvRead;

    @Override
    protected void onCreate(@Nullable Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_read);
        tvRead = findViewById(R.id.rv_read);

    }

    @Override
    protected void onNewIntent(Intent intent) {
        super.onNewIntent(intent);
        String ret = nfcHelper.readNFC_MU(intent);
        if (ret != null) {
            nfcHelper.vibrate(this);
            tvRead.setText("内容为: " + ret);
        }
    }
}
