一、双稳态器件

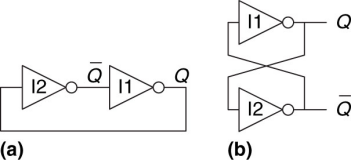

　　双稳态器件是指稳定状态有两种（0 和 1）的器件；双稳态器件是存储器件的基本模块，双稳器件的一种电路结构是：交叉耦合反相器 结构，如图所示：

观察上图，两个反相器连在一起，这就构成了一个双稳态器件；

为什么叫“双稳态”呢？以上图（b）举例分析如下：

　　a）由于没有输入，于是我们就假设I1的输出先为1，即Q=1；

b）那么I2的输入为1，Q’就为0，于是反馈给Q的输入，导致Q的输出为1，也就是使得Q的状态稳定为1，因此这个器件有一个稳定的状态为1。如下图所示：

c）我们再假设I1的输出先为0，即Q=0；

d）那么I2的输入为0，Q’就为1，于是反馈给Q的输入，导致Q的输出为0，也就是使得Q的状态稳定为0，因此这个器件还有一个稳定的状态为0。如下图所示：

由此可见，这种交叉耦合反相器的器件是双稳态器件。

　　注：为什么介绍双稳态器件呢？那是因为锁存器、寄存器都是双稳态器件，它们都有两个稳定状态1和0。正是因为它们有两个稳定的状态，因此才可以拿它们来存储数据，也就是说双稳态电路（比如交叉耦合反相器、锁存器和寄存器）可以存储数据。下面我们就来看看锁存器和寄存器吧。

二、常见的锁存器

　　很显然，上面的那种交叉耦合反相器没有输入，存储不了输入的数据，因此就需要带输入的类似“交叉耦合反相器”结构的双稳态电路，锁存器应运而生了，最常见最基本的锁存器是S-R锁存器，然后常见常用的锁存器是D锁存器，下面看看他们的结构和工作原理。

2.1 SR锁存器

　　在数字电路里面，SR锁存器是最简单的时序单元，它由一对交叉耦合的或非门构成，主要功能是通过输入的S、R端分别控制Q进行置位（set）和复位（reset），如下所示：

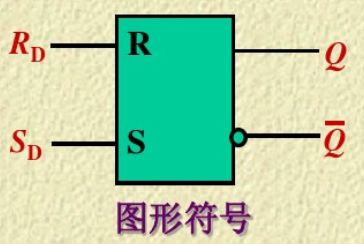

　　SR锁存电路在正常情况下，输入RS的组合有4种可能，即00、01、10和11（注：二输入或非门的功能是，只要有一个输入为1，输出就为了0），下面看看这4种输入对输出Q的影响：

2.1.1 输入R=0，S=0（保持）

对于或非门N1，输入是0和Q’，由于Q’不知道是0还是1，因此Q的输出不能确定；
对于或非门N2，输入是0和Q，由于不知道Q的值，因此Q’也不能确定...这就无限循环下去了。

于是我们像交叉耦合反相器那样进行输出假设：

　　A.假设原来的状态Q=0，对应的Q’=1；

那么N2的输入就是0和0，输出Q’=1，这样子就巩固了原来的状态Q’=1；
Q’=1，对于N1，输入就是0和1，输出Q=0，也巩固了原来的状态，也就是与原来的假设（Q=0，Q’=1）一致。
所以这个状态可以稳定下来，也就是当输入SR=00时，输出Q=1，Q’=0是可以存在的，如下图所示：

B，假设原来的状态Q=1，对应的Q’=0；

那么N2的输入就是0和1，输出Q’=0，这样子就巩固了原来的状态Q’=0；
Q’=0，对于N1，输入就是0和0，输出Q=1，也巩固了原来的状态，也就是与原来的假设（Q=1，Q’=0）一致。
所以这个状态可以稳定下来，也就是当输入SR=00时，输出Q=0，Q’=1也是可以存在的，如下图所示：

由此可见，输入SR=00时，只要原来的状态一定了，输出也就是原来的状态。

即SR=00时，保持原状态。

2.1.2 输入S=1，R=0（置位，set）

根据或非门的功能，由于S=1，N2的输出Q’= 0；
于是N1的输入就是00，输出Q就等于1；
然后Q=1反馈回N2的输入，让N2的输出稳定为0，从而让Q的输出稳定为1；

即SR=10时，输出Q=1，称为置位（set）功能。

（这里我们看一下，在SR=10时，S的信号稳定多久输出Q和Q’才稳定下来：S=1到来，首先经过N2的门延时t1，然后是Q’反馈回N1的线延时t2，接着是N1的门延时t3，再然后是Q反馈回N2的门延时t4，也就是有2个门延时和两个线延时，这是对于Q’的；对于Q还有增加一个N2门延时和一个Q’反馈回N1输入的线延时）。

2.1.3 S=0，R=1（复位，reset）

这种情况分析方法跟2.1.2类似；即SR=01时，输出Q=0，称为复位（reset）功能。

2.1.4 S=1，R=1（无意义）

根据或非门的功能知道，输出Q=0，Q’=0。很显然这时候Q=Q’了，这跟我们给输出取值的字面意义是相反的，我们把这种状态称为错误输出，这是要注意的。这里需要说明的是，S和R都有效是没有意义的，锁存器不能同时被复位和置位，这样会引起输出都是0的混乱电路反应。

2.1.5 SR锁存器总结

通过上面的分析，我们知道，SR锁存器可以具有锁存数据的功能：

在S有效时，复位输出Q=1;
在R有效时，输出复位Q=0;
当S和R都无效时，就会保持前一个状态的输出。

2.2 D锁存器

虽然SR锁存器可以锁存数据，电路结构也简单，但是有一个毛病就是S和R同时有效时，输出错误，使用不够方便；还有一个问题就是某个时候存某个数据分不开，相当于时间和内容不够清晰。因此就因此了D锁存器，D锁存的功能是在时钟高/低电平的时候通过数据，在时钟低/高电平的时候锁存数据（这样就明确地说明了什么时候锁存什么数据，而不是像SR锁存器一样，不知道锁存什么数据），具体的结构图和分析如下所示：

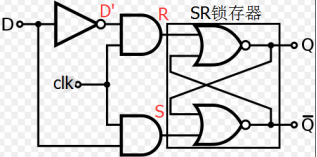

D锁存器常见结构和电路符号图如下所示：

可以看到，D锁存器可以分为前级门电路（两个与门和一个非门）和后级SR锁存器组成，（PS：反相器2个晶体管，两个与门共12个晶体管，两个或非门共8个晶体管，D锁存器一个22个晶体管）下面我们就来分析一下它的功能：

输入是Clk和D，也就是输入有四种可能：

2.2.1 clk=0（保持）

红S红R都为0，也就是SR锁存器的输入为00，根据SR锁存器的功能，输出Q和Q’将保持原来的状态；
因此clk=0时，不管D是什么，输出Q和Q’都不随D变化，只与原来的状态有关，也就是保持。

2.2.2 clk=1（输出=输入）

R=(1·D’)=D’；S=(1·D)=D。

也就是说，当clk=1的时候，SR锁存的输入是互补的，不会出现S和R同时有效的情况。

当D=1时，S=1，置位有效，输出Q=1；
当D=0时，R=1，复位有效，输出Q=0；

因此就可以知道，在clk=1时，输出Q=D，也就是输出等于输入。

2.2.3 D锁存器总结

通过上面的分析，上面的D锁存器结构功能为：

在clk=1时，数据通过D锁存器流到了Q；
在Clk=0时，Q保持原来的值不变。

这样的锁存器也称为透明锁存器或者电平敏感锁存器（这里需要注意的是，上面结构中电平敏感锁存器是高电平敏感，也是就是高电平有效，这里的有效不是指“锁存”的这个功能有效，而是指输出发生变化即输入信号得以传送到输出，方便后面的锁存操作）。然后低电平敏感的D锁存器的电路结构这里就不介绍了。

2.2.4 D锁存器的应用（不懂，待恶补）

锁存器用来锁存数据，这是初始的功能应用，这里来聊聊锁存的其他的简单应用吧。

①锁存器的常用应用就是用来防电路毛刺了，具体的应用就是门控时钟了，这里请查看我的另外一篇博文，那里有较为详细的关于门控电路的描述。

②此外，锁存器可以用来构造触发器，这个我们在后面的触发器中进行介绍。

③锁存器的一种叫做锁定锁存器（ lockup latch）的玩意用于修复扫描链插入时引起的时钟偏移问题，帮助修复保持时间违规，具体情况可以查看下面链接：

http://vlsiuniverse.blogspot.com/2013/06/lockup-latches-soul-mate-of-scan-based.html (貌似需要fan墙才能查看...)

④类似通过修复保持时间来增强性能、锁存器流水线的应用，这些应用很难三言两语的说明，有些我也不是完全掌握，以后有时间再进行撰写。

三、（D）触发器

触发器有很多类型，比如J-K触发器、T触发器、D触发。前面我们也说了，锁存器的应用之一就是构成触发器，这里我们只聊最简单的触发器——D触发器，D触发器的结构和电路符号图如下所示：

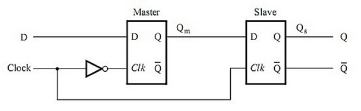

　　　　D触发器可以由两个D锁存器构成，驱动时钟的相位相反（也就是），前面的D锁存器称为主锁存器，后面的D锁存器称为从锁存器，因此D触发器也可以称为主从触发器（PS：两个D锁存器共44个晶体管，非门2个晶体管，因此D触发器46个晶体管）。

3.1 D触发器功能分析

假设要传输的数据D=D1：

开始clk=0：主锁存打开进行传输数据，把输入传送到从锁存器的输入端，即Qm = D1。
然后clk从0→1：主锁存器准备关闭，保持原来的值D1，与此同时从锁存器准备打开，把Qm的值传输到输出Qs，也就是Qs=Qm=D1。在clk=1的时候，主锁存器是关闭的，Qm保持D1不变，即Qm=D1；从锁存器是打开的，Qs=Qm=D1。
接着clk从1→0：主锁存器准备打开，准备传输数据；而从锁存器准备关闭。在clk=0的时候，主锁存打开进行传输数据，把输入传送到从到从锁存器的输入端，即Qm *= D2；与此同时，从锁存器关闭，由于新的Qm即Qm*还没有到达从锁存器的D端，因此在从锁存器关闭的时候，从锁存器锁存的是原来的值即D1，因此输出Qs =D1。然后接下来上升沿就传输D2....

　　从上面的分析可以找到，D触发器在时钟上升沿的时候锁存在时钟上升沿采到的值，并且保持一个时钟周期。这种在时钟上升沿锁存数据的触发器称为正边沿触发器，与此对应的还有负边沿触发的触发器，这里就不进行介绍了。

　　由D触发器延伸出去的知识点还有很多，比如寄存器，寄存器由多个D触发器构成（一个D触发器可以看做1位的寄存器）；比如带使能的触发器：

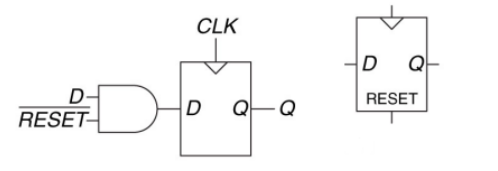

带复位的触发器：

四、锁存器、触发器的异同

锁存器、触发器是具有记忆功能的二进制存贮器件，是组成各种时序逻辑电路的基本器件之一。因二者都是时序逻辑，所以输出不但同当前的输入相关，还同上一时刻的输出相关。

4.1 锁存器(latch)

时序逻辑器件，由电平触发的存储单元（无时钟端，非同步控制）。

锁存器（D型）的数据存储动作取决于输入使能信号的电平值，仅当使能端有效时，输出端随着输入发生变化（输出=输入），否则处于锁存状态（输出保持）。
latch对输入电平敏感，受布线延迟影响较大，很难保证输出没有毛刺产生；(严重危害)
latch将静态时序分析（STA）变得极为复杂。（可以理解为不能分析）

4.2 触发器(FF，flip-flop)

时序逻辑器件，由时钟沿触发的存储单元（需要时钟，同步控制）。

触发器flip-flop受时钟控制，只有在时钟触发时才采样当前的输入，产生输出。

当收到输入时钟脉冲时，便会根据规则改变状态，然后保持这种状态直到收到下一个触发脉冲信号到来。
DFF不易产生毛刺。

4.3 寄存器(register)

寄存器(register)的存储电路通常是由触发器构成的，因为一个触发器能存储一位二进制数，所以N个触发器就可以构成N位寄存器，可以将寄存器理解成多个触发器构成的暂存单元。

4.4 究竟优劣

在绝大多数设计中避免产生latch，理由如下：

latch最大的危害在于不能过滤毛刺，这对于下一级电路是极其危险的。
如果使用门电路来搭建latch和DFF，则latch消耗的门资源比DFF要少，这是latch比DFF优越的地方。所以，在ASIC中使用 latch的集成度比DFF高，但在FPGA中正好相反，因为FPGA中没有标准的latch单元，但有DFF单元，一个LATCH需要多个LE才能实现。（后续有反对文献，见下文）

$赛灵思社区 demi 在2020-01文章中，观点很有意思，详述了锁存器不好的原因（1.毛刺 2.非时钟同步，不好STA），且用实例反对“FPGA内latch更消耗资源才不要”的观点。文章链接 http://xilinx.eetrend.com/content/2020/100047135.html$ 赛灵思社区 demi 在2020-01文章中，观点很有意思，详述了锁存器不好的原因（1.毛刺 2.非时钟同步，不好STA），且用实例反对“因FPGA内latch更消耗资源才不好”的观点。
文章链接 http://xilinx.eetrend.com/content/2020/100047135.html

引用1_[4]

先看锁存器的工作过程

我们以最简单的D锁存器为例来说明锁存器的工作过程，D锁存器有3个接口，也可以认为是4个，因为输出的两个Q和Q只是单纯的反向关系。

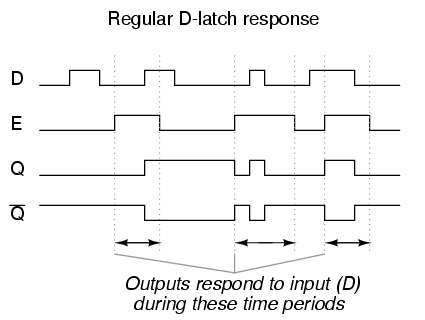

其中D为输入信号，当E为高时，输出Q即为输入的D；当E为低时，Q保持E为高时的最后一次状态，也就是锁存过程。

从上面的图中可以看出，锁存器对毛刺不敏感，很容易在信号上产生毛刺；而且也没有时钟信号，不容易进行静态时序分析。正是因为这两个原因，我们在FPGA设计时，尽量不用锁存器。

引用2_[4]

为什么锁存器依然存在于FPGA中？

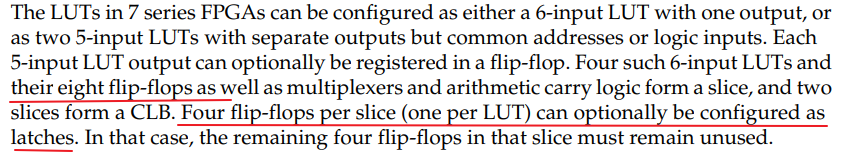

我们在前面说过网上有一种说法是：FPGA中只有LUT和FF的资源，没有现成的Latch，所以如果要用Latch，需要更多的资源来搭出来。这种说法是错误的，因为在Xilinx的FPGA中，6 系列之前的器件中都有Latch；6系列和7系列的FPGA中，一个Slice中有50%的storage element可以被配置为Latch或者Flip-Flop，另外一半只能被配置为Flip-Flop。比如7系列FPGA中，一个Slice中有8个Flip-Flop，如果被配置成了Latch，该Slice的另外4个Flip-Flop就不能用了。这样确实造成了资源的浪费。

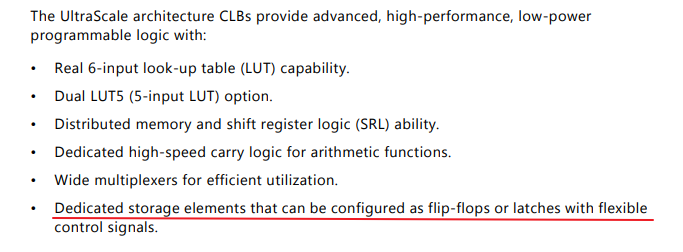

在UltraScale的FPGA中，所有的storage element都可以被配置成Flip-Flop和Latch。

我们以下面的代码来说明Flip-Flop和Latch在Ultrascale的FPGA中Implementation后的结果。

Flip-Flop代码：

module FF_top(
 input              clk,
 input [3:0]        data_i,
 input              data_ie,  //enable
 output reg [3:0]   o_latch
    );

always @ ( posedge clk )
begin
    if(data_ie)
        o_latch <= data_i;
end

endmodule

Latch代码：

module latch_top(
 input [7:0]        data_i,
 input              data_ie,  //enable
 output reg [7:0]   o_latch
    );

always @ *
begin
    if(data_ie)
        o_latch[3:0] <= data_i[3:0];
end


endmodule

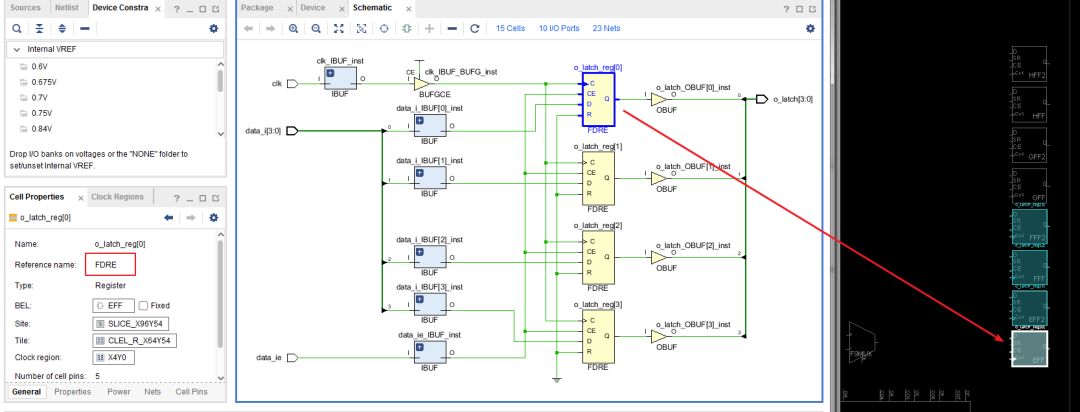

Flip-Flop实现后的Schematic和Device如下：

Latch实现后的Schematic和Device如下：

可以看出，在使用Flip-Flop时，storage element被综合成了FDRE，也就是触发器；当使用Latch电路时，storage element被综合成了LDCE。

所以，FPGA中没有Latch的说法在Xilinx的FPGA中是不对的。

4.5 设计原则

Verilog编程时如何避免锁存器：在组合逻辑中，如果条件描述不全就会容易产生Latch：
• if语句中缺少了else语句
• case语句中没有给出全部的情况。

4.6 最后一个问题

既然Latch有这么多的问题，那为什么FPGA中还要保留？

引用3_[4]

① 首先就是因为FPGA电路的灵活性，保留Latch并不影响FPGA的资源，因为storage element可以直接被配置为Flip-Flop。

② 其次就是有些功能是必须要使用Latch的，比如很多处理器的接口就需要一个Latch来缓存数据或地址。

最后要说明的一点是：锁存器虽然在FPGA中不怎么被使用，但在CPU中却很常见，因为锁存器比Flip-Flop快很多。
