FPGA之状态机--基于D触发器的时序逻辑基本类型

98 阅读 0 评论
我是靠谱客的博主 小巧烧鹅，这篇文章主要介绍FPGA之状态机--基于D触发器的时序逻辑基本类型，现在分享给大家，希望可以做个参考。

Verilog HDL 的语句块都是并行执行的， 但是在很多情况下，我们希望执行按照顺序的方式进行，而状态机就可以很好的实现顺序执行。

状态机组成要素：状态、初态、转移条件、输入符号集、输出符号集
状态机工作要素：现态、次态（下一状态）、输入、输出
有限状态机（Finite State Machine， FSM） 又简称为状态机， 是我们用Verilog HDL 描述数字电路的重要组成方式。状态机分为 mealy 型和 moore 型，其中 mealy 型指的是输出不仅与当前状态有关，还与输入有关，如下面举例的自动售卖机，输出饮料与否不仅与当前状态（你已经投入多少钱了）有关 ，还与输入（当前时刻你是否投入钱)有关。moore 型指的是输出只与现态有关。

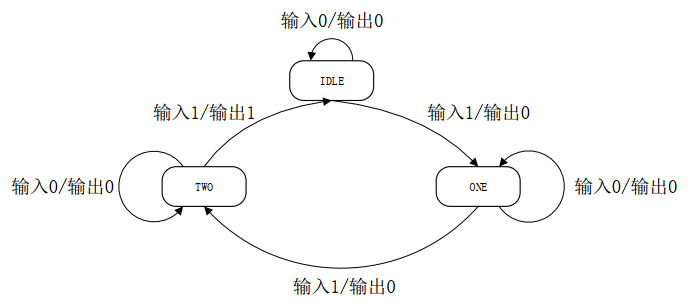

我们使用状态机描述一个简单的自动售货机，该售货机中的商品 3 元一件，每次投币只能投入1 元。
在这里插入图片描述
就着这张图还得补充说明一点，就是状态数的确定。状态有0元、1元、2元三种，为什么没有三元呢？三元的时候就类似于钟表的十二点，和0点是一个时刻。在三元这个’状态‘下，输出1，然后等待下一个状态1元，单从状态转移来看，不考虑输出，’状态3元‘和状态0元一样都是等待状态1元。
同样的例子，密码锁的例子，密码是321三位，状态也是三种。
其实上述说法不正确，这里用的mealy型状态机，所以’状态3元‘和状态0元是可以认为1个状态，如果用moore型状态机，输出判定时不看输入，那么状态3元和状态0元就不能看作一个状态了。但是，习惯上对于这道题，还是习惯用3状态的mealy型状态机。

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
module zhuangtaiji(
input clk,
input rst_n,
input wire money,
output reg drink
    );
	 parameter INIT = 3'b001;
	 parameter STATE1 = 3'b010;
	 parameter STATE2 = 3'b100;
reg [2:0] state;
	always@(posedge clk or negedge rst_n) begin
	if (rst_n==0)
	state = INIT;
	else case(state)
	INIT:if(money==1'b1)state = STATE1;
	     else  state = INIT;
	STATE1:if(money==1'b1)state = STATE2;
	     else  state = STATE1;
	STATE2:if(money==1'b1)state = INIT;
	     else  state = STATE2;
  default:state = INIT;
		  endcase
		  end

	always@(posedge clk or negedge rst_n) begin
	if (rst_n==0)  drink=0;
	else if(state == STATE2&&money==1'b1)
	drink=1;
	else drink=0;
	end

endmodule

tb文件

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
`timescale 1ns / 1ps

module tb;

	// Inputs
	reg clk;
	reg rst_n;
	reg money;

	// Outputs
	wire drink;

	// Instantiate the Unit Under Test (UUT)
	zhuangtaiji uut (
		.clk(clk),
		.rst_n(rst_n),
		.money(money),
		.drink(drink)
	);

	initial begin
		// Initialize Inputs
		clk = 1;
		rst_n <= 0;
		money <= 0;

		// Wait 100 ns for global reset to finish
		#100 rst_n<= 1;

		// Add stimulus here

	end
	always #10 clk=~clk;
	always #20 money={$random};

endmodule

上述状态机表示为两段式。若改为三段式，则一个always块中只实现状态的转移，设置一个now_state,next_state,该always块中只实现now_state<=next_state。第二个always块中实现next_state的判定，即什么条件下next_state是什么。第三个always块中实现输出。
第一段状态，时序电路的always模块，用同步电路描述状态跳转的过程，这样可利用触发器消除不稳定状态。

第二段状态，组合逻辑always模块，用以描述状态转移的判断条件，利用组合逻辑实现，达到立即判断的效果，在下一时钟边沿同步变化
第三段状态，时序电路always模块，用以描述每一段状态的结果输出，使用时序电路实现，消除不稳定状态的变化，达到同步跳转的效果
三段分别是：
状态计算逻辑
输出逻辑
状态寄存器

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
`timescale 1ns / 1ps

module zhuangtaiji(
input clk,
input rst_n,
input wire money,
output reg drink
    );
	 parameter INIT = 3'b001;
	 parameter STATE1 = 3'b010;
	 parameter STATE2 = 3'b100;
reg [2:0] now_state,next_state;
always@(posedge clk or negedge rst_n)
	if (rst_n==0)  now_state<=INIT;
	else  now_state <= next_state;



	always@(*) begin
	if (rst_n==0)
	next_state = INIT;
	else case(now_state)
	INIT:if(money==1'b1)next_state = STATE1;
	     else  next_state = INIT;
	STATE1:if(money==1'b1)next_state = STATE2;
	     else  next_state = STATE1;
	STATE2:if(money==1'b1)next_state = INIT;
	     else  next_state = STATE2;
  default:next_state = INIT;
		  endcase
		  end

	always@(posedge clk or negedge rst_n) begin
	if (rst_n==0)  drink=0;
	else if(now_state == STATE2&&money==1'b1)
	drink=1;
	else drink=0;
	end

endmodule

上述三段式状态机，第三段描述输出时，使用的是时序逻辑电路，但是看下图貌似是组合逻辑电路。其实从时序逻辑的基本类型触发用组合逻辑即可，而且仿真也可以。
第三段改为：

复制代码
1
2
3
4
5
6
7
always@(*) begin
	if (rst_n==0)  drink=0;
	else if(now_state == STATE2&&money==1'b1)
	drink=1;
	else drink=0;
	end

但是为什么还要用时序逻辑呢？原因是为了消除毛刺，由于传输延迟的不一致，now_state == STATE2&&money==1’b1这两个条件可能不同时到达，所以用时序逻辑，可以消除毛刺。
底下说的是最基本的，可以在此基础上更改。
具体毛刺消除可以看竞争冒险
2020.8.1补充

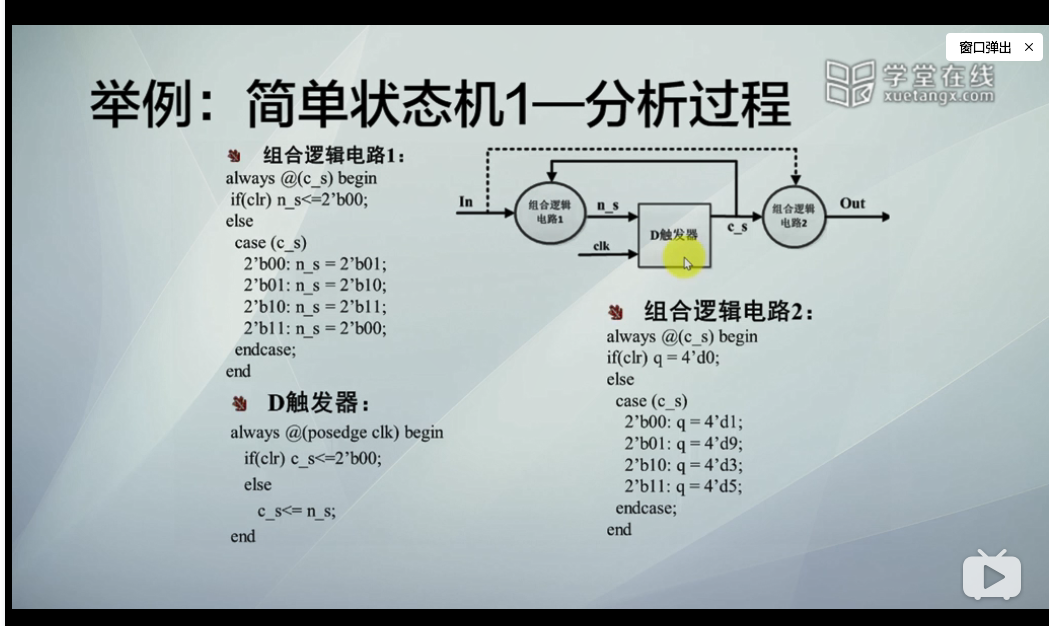

三段状态机的实现其实是基于 基于D触发器的时序逻辑电路的基本类型 的。
在这里插入图片描述
两段状态机其实就是组合逻辑电路1和D触发器合并写到一起的结果。
在这里插入图片描述

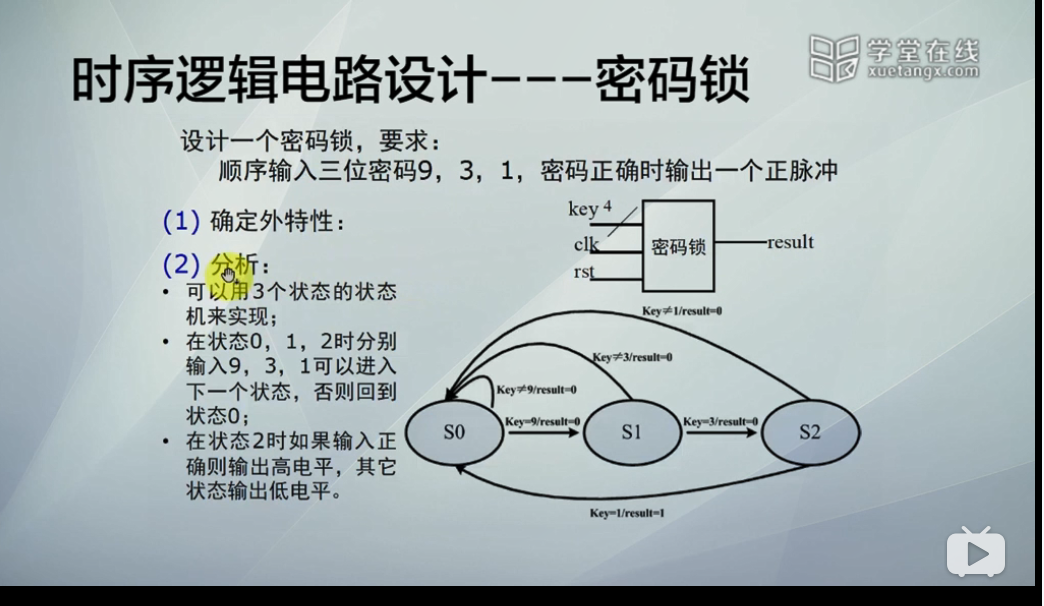

密码锁栗子：
在这里插入图片描述
为仿真方便，我把密码改为了321.
几个第一遍做题中中出现的问题：
1.状态转移图画的还不是很流畅，应该做法从state0开始，什么条件进入state1，什么条件返回state0.然后进入state1，什么条件进入state2，什么条件返回state0(state1)…

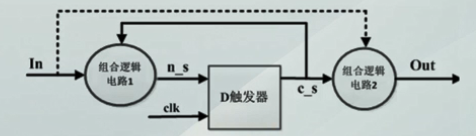

2.重复放出这张图
在这里插入图片描述
注意在时序逻辑中，是next_state赋值给current_state,毕竟在时序逻辑中是真实度过时间了嘛，所以上一时刻的次态就成为了现在时刻的现态。
3.组合逻辑的next_state确定时，还是忘了default。还有这个题中，在进入状态2后，不管你的输入是什么都将会进入状态0.然后你会发现，状态2可以和default合并。
还有一点确定的是，在case分支有多条语句时，可以不用begin-end.

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
module aaa(input clk,input rst_n,input [3:0] din,output reg out);

reg [1:0] next_state,current_state;

always@(posedge clk or negedge rst_n)
if(!rst_n) current_state <= 2'b00;
else current_state <= next_state;

always@(*) begin
if(~rst_n) next_state =2'b00;
else case (current_state)
2'b00:if(din == 2'd3) next_state =2'b01;
		else next_state <=2'b00;
2'b01:if(din == 2'd2) next_state =2'b10;
		else next_state =2'b00;
default: next_state =2'b00;
endcase
end

always@(*) begin
if(!rst_n) out = 0;
else if(current_state == 2'b10 && din == 4'd1 )
out = 1'b1;
else out = 1'b0;
end
endmodule

tb文件

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
`timescale 1ns / 1ps

module tb;
reg clk,rst_n;
reg [3:0] din;
wire out;

aaa aaa( clk, rst_n, din, out);

initial begin
clk = 0;
din = 0;
forever
#10 clk = ~clk;
end

initial begin
rst_n = 1;
#70 rst_n = 0;
#50 rst_n = 1;
#1000 $finfish;
end


always @(posedge clk)
din = din - 1;

endmodule

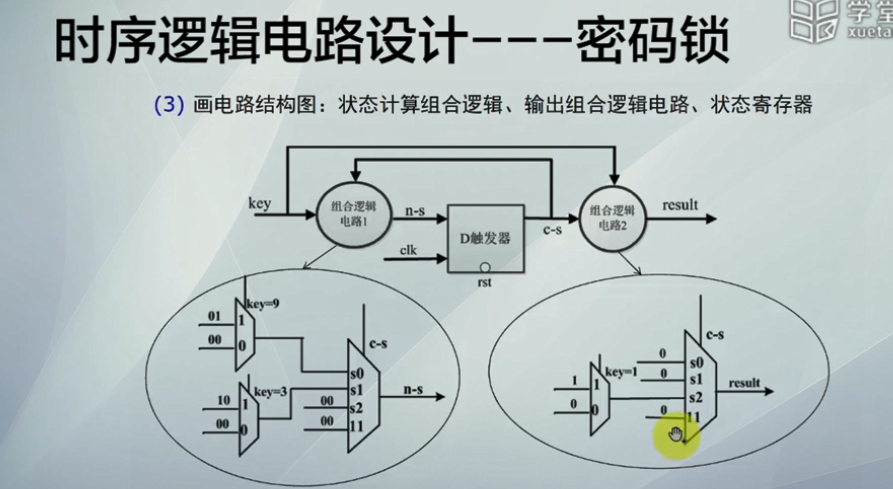

人家的做题中的画电路图的步骤在这里插入图片描述
