概述

对于需要掌握移动通信技术的人来说，3GPP协议是必不可少的材料，3GPP Specs的地址为 http://www.3gpp.org/ftp/Specs/ ，如今的5G NR方兴未艾，各大厂商以及运行商的演示集采大都以18年June和Sept的R15版本为标准，版本内众多系列囊括了从RAN侧到CN侧各个细节标准，共同定义实现如下图所示的UE-Node-CN协议栈。

在这里插入图片描述
因为移动通信的技术革新主要体现在RAN侧，因此理清RAN侧协议栈尤为重要。

1. 3GPP 38 Series

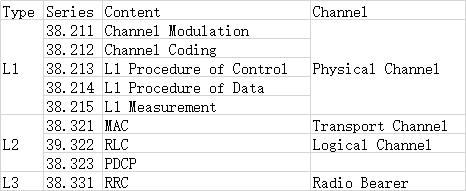

3GPP版本里的38系列主要用来描述RAN侧的基本架构和原理（ http://www.3gpp.org/ftp/Specs/2018-09/Rel-15/38_series/ ），其中较为基础和重要的标号如下所示，信道是各层用于明确数据处理传递流程而使用的逻辑概念，数据大体可以分为两类U-Plane和C-Plane，U面数据直接与L2交互，C面在L3上有NAS，MIB，SIB和paging，在L2上有MIB，SIB，Paging和RRC，在L1BB上有MIB，SIB，Paging，Preamble，RaMsg2/3/4，DCI（UL Grant, DL Grant），UCI（SR，CQI，NACK/ACK），BSR等，在L1BB下还有物理层信号（UL：SRS，DM-RS，PT-RS；DL：PSS，SSS，CSI-RS，DM-RS，PT-RS），需要注意的是物理层信道用于承载高层信息（higher Layer Info），而物理层信号则仅由物理层使用并不承载高层信息。

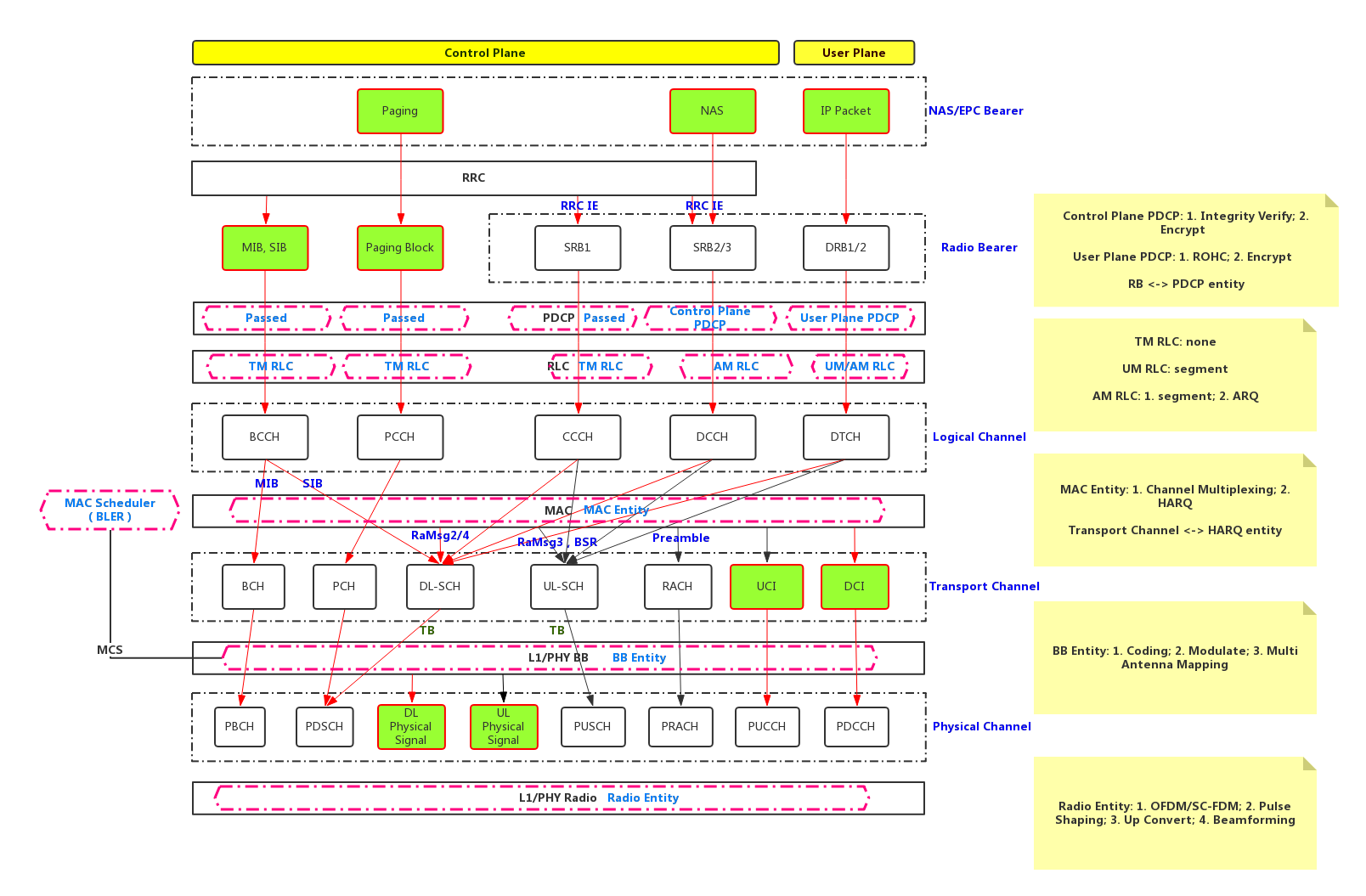

在这里插入图片描述

2. RAN Channel, Control Information & Data Handling Architecture

DL Flow如下图所示，需要注意的是DCI是用来调度PUSCH和PDSCH资源分配的控制信息，DCI类型的不同分别代表不同的PDSCH承载数据，比如一般而言DCI0代表上行调度，DCI1代表下行调度，每个DCI消息都有对应的信道承载，DCI本身由PDCCH承载，承载的时频资源范围也称为search space，因为对于UE而言，DCI消息的获取需要通过盲检实现，search space分为common和UE-specific两类，common search space用于公用的数据承载，例如SI，paging和RaMsg等，UE-specific search space则用于UE数据的承载，此外每个DCI都需要相应的RNTI加扰，例如SI-RNTI，P-RNTI，RA-RNTI，TC-RNTI以及UE使用的C-RNTI，对于特定UE，每个subframe内只能有一个UE-specific DCI，但可以有多个common DCI。

RRC信令的种类大体可以分为公用的system information和paging以及特定UE的connection connect，mobility，measurement，UE capacity和UL/DL information transfer。

下行物理层信号有PSS/SSS，CSI-RS和DM-RS，PT-RS，其中PSS/SSS和PBCH一起构成SSB，用于UE和cell之间的同步，CSI-RS是小区级别的参考信号，物理层的测量机制即基于PSS/SSS和CSI-RS分别计算出的小区RSRP，RSRQ和SINR等指标，DM-RS和PT-RS映射于PDSCH和PDCCH的时频范围内，用于上述信道的测量和解调。
