STM32芯片替代方案 | 从原厂资料中获取GD32F103VET6通信串口接口电路设计 | 第五集

辉光管需要用到WiFi通信进行时间的更新，从网络中获取时间数据，所以需要使用串口通信。在一键下载电路中已经使用了串口0。所以单片机和WiFi的串口需要选择其他编号。

• STM32芯片串口接口引脚的确定

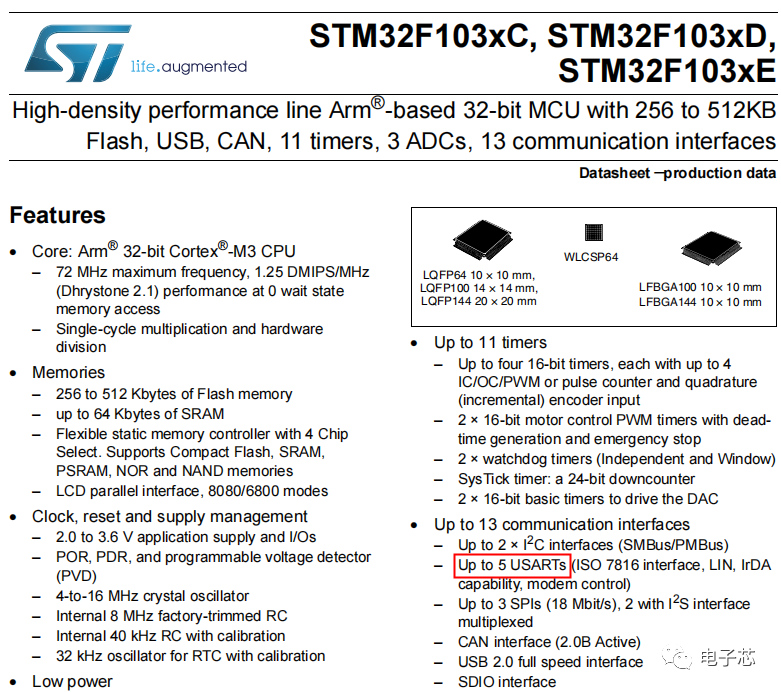

通过查阅《High-density performance line Arm®-based 32-bit MCU with 256 to 512KB Flash, USB, CAN, 11 timers, 3 ADCs, 13 communication interfaces》数据手册，STM32F103VET6有5个异步串口。

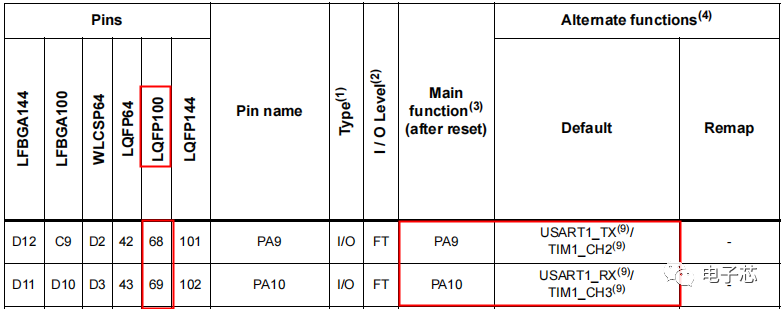

从表中可以看到STM32F103VET6芯片串口1的UARST1_TX为25脚PA9，串口1的UARST1_RX为26脚PA10。

• GD3芯片串口接口引脚的确定

通过查阅《GD32F103xx_Datasheet_Rev2.9》得到GD32F103VET6芯片的异步串口有3个。

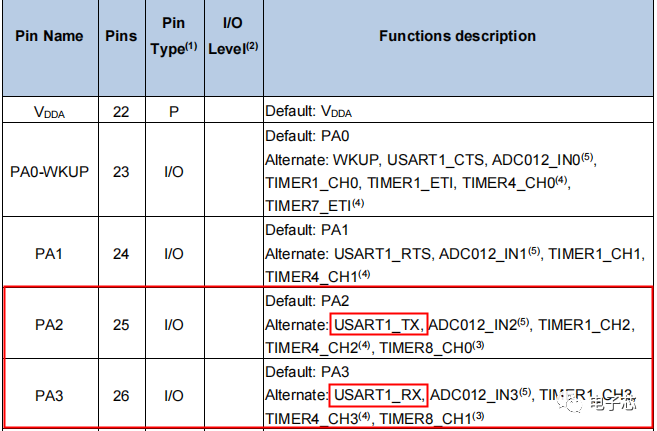

从《GD32F103xx_Datasheet_Rev2.9》中可以看到GD32F103VET6的串口1的UARST1_TX为25脚PA2，串口1的UARST1_RX为26脚PA3。

通过对比，STM32F10xxx系列芯片和GD32F10x系列芯片串口1接口引脚的分配编号不一样，而且STM32F10xxx有5个异步串口，而GD32F10x只有3个异步串口，双胞胎差异越来越多，至于软件上操作是否一样，只有等到后续再看喽。

• WIFI和单片机串口接口电路

选择UARST1_TX为25脚PA2，串口1的UARST1_RX为26脚PA3。

后续更新敬请期待，正在画板中。官网资料的下载很简单，大家可以多去官网看看，以开发STM32的思路，去撸GD32的官方手册就可以。如果STM32的开发学习基础好，其他的型号也比较快上手，更何况GD32和STM32相似度高到，可以说是双胞胎。
