NB-IoT模块型号

上海域格NB-IoT模块采用移芯EC616（S/L）、CE617芯片，有高性能、低功耗的 NB-IoT 无线通信模块，采用高集成度设计方案，在 LCC 封装中集成射频和基带，支持基带信号处理，无线发射和接收等功能，满足物联网客户对小尺寸终端的设计需求，帮助客户减少产品尺寸并优化成本。

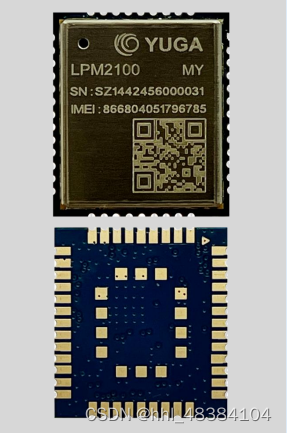

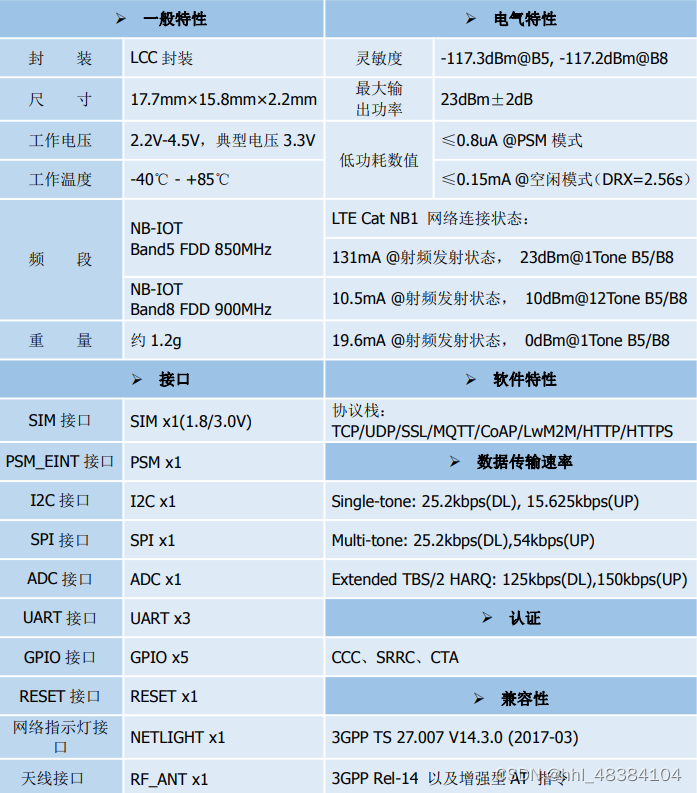

LPM2100 MY

LPM2100 MY 是一款高性能，低功耗的 NB-IOT 模组。支持 B5,B8 频段，一般主要应用于低
功耗的数据传输业务，满足 3GPP R14 NB-IOT 标准。采用单面布局，模组结构尺寸为：(17.7+/-0.15)mm×(15.8+/-0.15)mm×(2.2+/-0.15)mm。几乎能够满足所有的 M2M 的需求。
模组采用超低功耗和超高集成度 SOC 芯片技术，PSM 深度睡眠可低至 0.8uA。

LPM2T00 MY采用LCC+LGA封装，共58Pn(44LCC+T4LGA)，提供如下功能接口:
*电源接口
*RESET 接口
*SIM卡接口(支持3.0V、1.8V)
*UART 接口
*指示灯接口
*RI信号接口
*WAKEUP 接口
*ADC接口
*GPIO接口
*天线接口

产品优势
 智慧城市（智能停车，水/气表，路灯，烟雾报警器，垃圾箱等）
 消费与医疗（穿戴设备，VIP 追踪，生活辅助，远程临床跟踪等）
 工业、农业智能监测（机器报警，气体探测，灌溉，土壤 PH 值等）
 农业与环境（农业应用，环境监控等）
 后勤保障（工业资产，货柜追踪，位置与状态更新等）

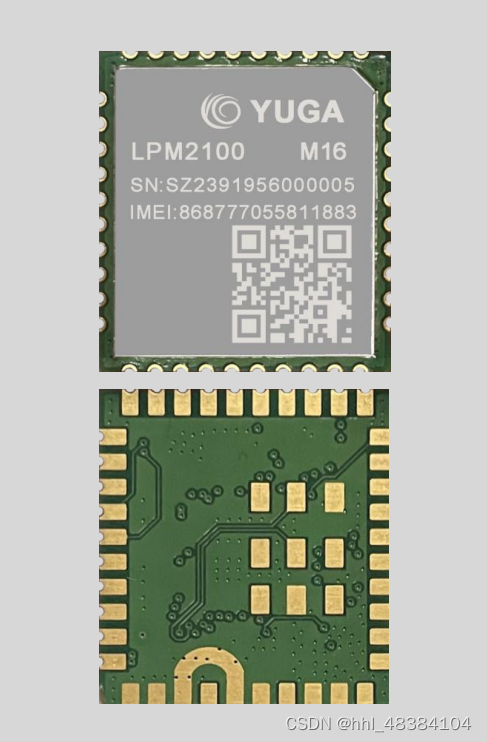

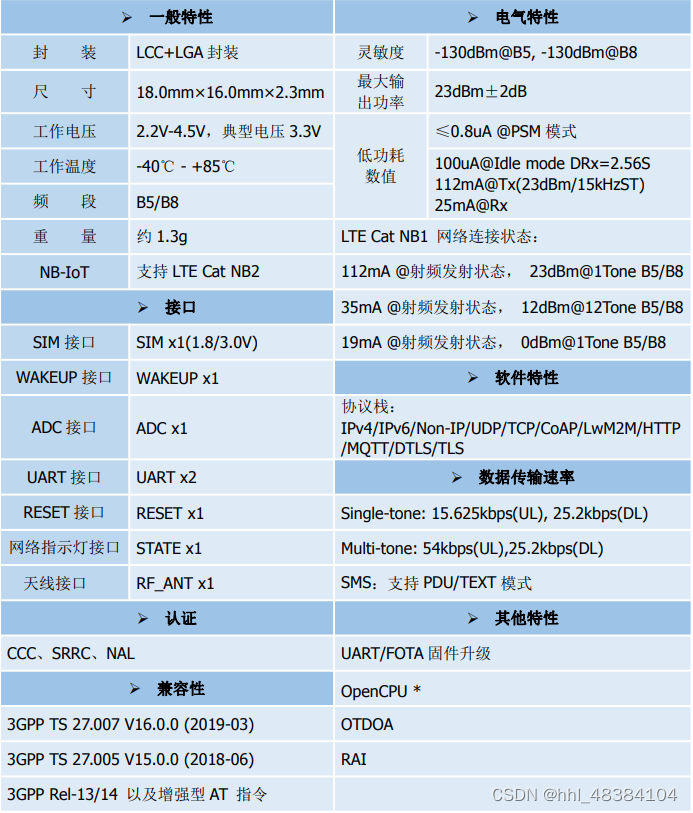

LPM2100 M16

LPM2100 M16 是一款高性能，低功耗的 NB-IoT 模组。支持 B5,B8 频段，一般主要应用于低
功耗的数据传输业务，满足（3GPP Release-13/3GPP Release-14）NB-IoT 标准。LPM2100 M16 模组共有 49 个管脚，40 个 LCC 管脚，9 个 LGA 管脚；其结构尺寸仅有：(18.0+/-0.2)mm×(16.0+/-0.2)mm×(2.3+/-0.2)mm。模组内嵌几乎能够满足物联网的应用需求，广泛应用于智能表计、共享单车、智能停车、智慧城市、智能安防、资产追踪、智能家电、智能农业及环境监测等领域。

基本描述

LPM2100 M16 是 一 款 符 合 NB-IoT 无 线 电 通 信 协 议 （ 3GPP Release-13/3GPPRelease-14）标准的模组，LPM2100 M16 支持 Band 5、8, LPM2100 M16-S1 支持 Band3、5、8。LPM2100 M16 满足《中国电信物联网模块需求白皮书》、《中国移动蜂窝物联网通用模组技术规范》、《中国移动 NB-IoT 终端总体技术规范》等规范标准要求。
LPM2100 M16 模组主要应用于低功耗的数据传输业务。模组可与众多终端设备进行连接（每个小区支持的用户数可达 50000 个），内嵌 TCP/UDP/CoAP/MQTT 等数据传输协议及 3GPP 标准 AT 指令及增强的扩展 AT 指令，支持基站定位。满足物联网的应用需求，广泛应用于智能表计、智能消防、智能停车、智慧城市、智能安防、资产追踪、智能家电、共享单车、农业、畜牧业、环境监测等领域。

LPM2100 M16 模组软件支持中国移动和中国电信的 NB-IoT 平台，支持 3.0V/1.8VSIM 卡。

LPM2100 M16 模组采用省电技术，电流功耗在省电模式（PSM 模式）下低至 0.8uA。

LPM2100 M16 模组有两个引脚用于连接外部电源，VBAT 直连主芯片负责给主芯片供电，供电电压范围为 2.2V-4.5V。

LPM2100 M16 共有 49 个引脚，40 个 LCC 引脚，9 个 LGA 引脚。尺寸仅有 18.0mm×16.0mm×2.3mm。

LPM2100 sc

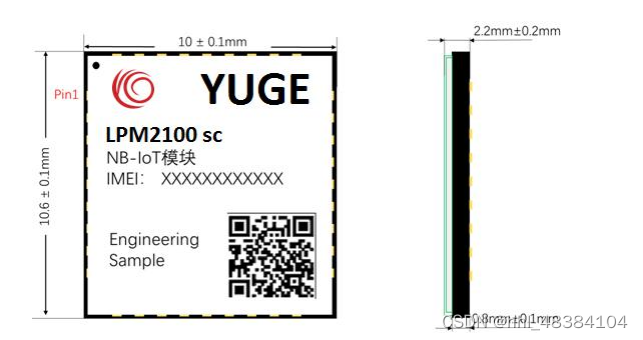

LPM2100 sc 是一款高性能，低功耗的 NB-IoT 无线通信模块，采用高集成度设计方案，在 LCC 封装中集成射频和基带，支持基带信号处理，无线发射和接收等功能，满足物联网客户对小尺寸终端的设计需求，帮助客户减少产品尺寸并优化成本；模块采用单面布板设计，结构尺寸为 10.6mm10.0mm2.2mm， 可满足绝大部分的物联网产品应用需求，包括智能烟感、无线抄表、共单车、智能停车、智慧城市、安防、资产追踪、智能家电、可穿戴设备、农业和环境监测以及其它诸多行业。

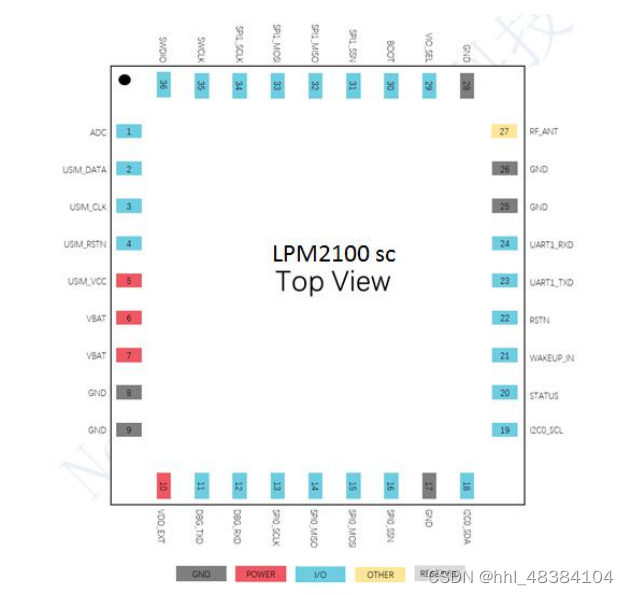

模块引脚分布图：

业界最小尺寸的 NBIoT 模组

 模组尺寸 10.6mm10.0mm2.2mm

 LGA 封装，超低功耗、超高灵敏度

 支持中国移动 OneNET、中国电信物联网开放平台

 支持多频段及丰富外部接口，内嵌网络服务协议栈，应用便利

 小功率省电设计，支持 PA ByPass 功能

 支持低电压供电： 2.2V~4.5V

 支持自动下载模式，提升产线和研发效率

 支持串口电压转换的可配置

 预留 SPI/I2C 接口，可拓展屏摄等外设支持
