GPS北斗模块串口助手输出测试

GPS北斗模块测试

材料：北斗模块、usb转ttl、杜邦线。

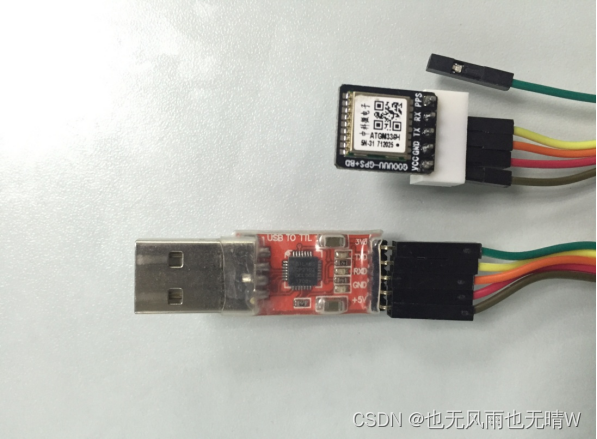

1、模块接线如下图所示（可用5v跟3.3v）：

2、usb转ttl连接电脑通电指示灯亮：

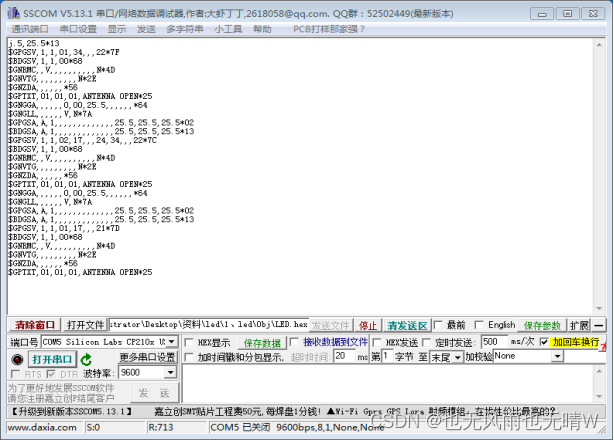

3、电脑通过串口调试助手可以收到北斗模块发送的数据（还没定位信息），波特率为9600：

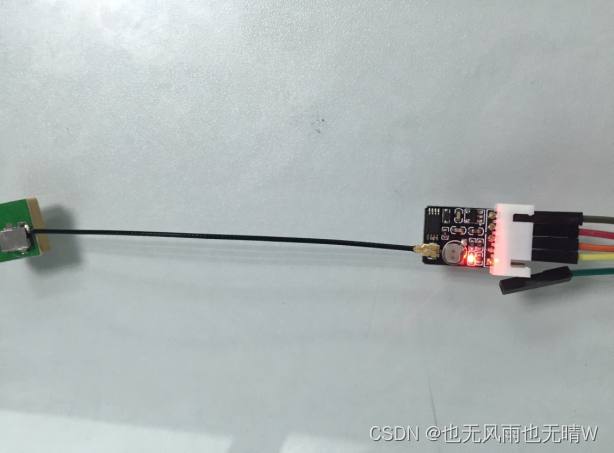

4、接上天线后到可以接收到卫星信号的地方测试（一般在露天的空地，天线面向天空）：

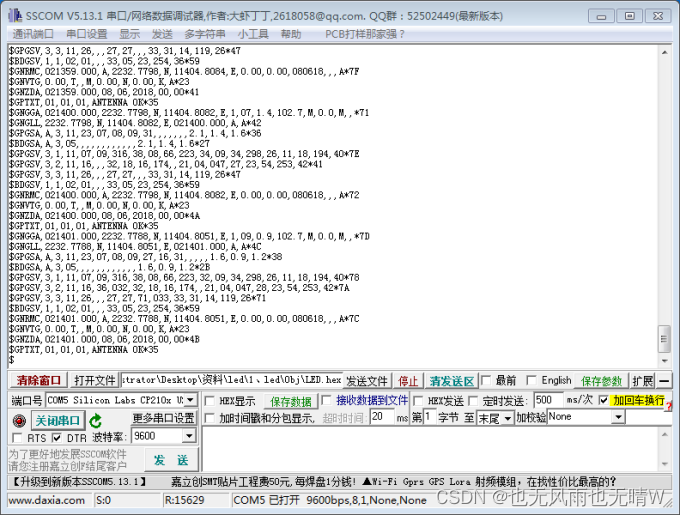

5、等待指示灯闪烁（一般一两分钟）后，通过串口调试助手可以看接收到的定位数据：

注意事项：

如果串口助手没有收到数据的话，给北斗模块供电，tx和rx不接线，通过示波器或者万用表测试北斗模块tx和gnd之间的电压变化，正常模块一般在1.4v左右到3.3v左右有电压跳变。
如果电压是在1.4v到3.3v跳变的话，建议换一个usb转ttl测试。

问 1：模块定位误差很大，有几千米怎么回事？

首先 GPS 模块输出的经纬度数据 ddmm.mmmm 格式 问题来了，我们转出来的经纬度是国际标准。百度地图，高德地图，腾讯地图这些不能直接代入的，强制代入就会出现几公里的误差，为什么呢，我们科普一下经纬度格式。 常用地图坐标系介绍： WGS-84：是国际标准，GPS 坐标（Google Earth 使用、或者 GPS 模块） GCJ-02：中国坐标偏移标准，Google 地图、高德、腾讯使用 BD-09 ：百度坐标偏移标准，Baidu 地图使用 这个测试软件这里输入的是百度地图的经纬度，我们计算后转出来的不能直接代入 我们经常在常用的这几种地图中进行坐标转换，或用于第三方地图的导航，或用于后台 下发地址的打点等等场景。虽然百度和高德都提供相应的 api，但是他们都只提供向自家坐 标系转化的 api，需要连网请求才能得到转化后的结果。（前提还得申请他们开放平台的 appKey）。

问 2：模块波特率多少？

模块默认波特率 9600

问 3：模块如何修改波特率，定位更新频率，NMEA 语句设置等参数？

用配套的中科微 GNSS 工具即可（设置后记得保存配置信息）

问 4：模块连接 usb 转 ttl 或者单片机后没有数据输出，没有反应怎么办？

1.首先判断 5V 供电后电源灯是否亮起了，亮的话证明模块供电正常了。

2.检查是否 TXD 和 RXD 是否接反了，TXD 和 RXD 对倒一下试试。

3.还是不行就考虑是电平不兼容的情况了，这时候需要把下面两个电阻换成 10-50 欧姆。

问 5：模块可以在室内定位吗，怎么判断定位是否成功？

模块必须在室外空旷地才能定位，天线金属头必须面对天空，天线上方不能有遮挡物的，有 时候大雾大雨天气也是有影响的，室内是没办法定位成功的。模块定位成功的话红色 led 会 以 1S 一次的频率闪烁。
