概述

COVID-19疫情正面冲击世界经济，更直接扭转民众的生活模式，加速实体活动数位化，虽然台湾疫情已受到控制，但线上会议及网路娱乐需求已大幅增加，已渐渐改变了民众生活方式。而每个人家中的网路环境，都必须因应网路流量暴增而进行升级，而网路原先乘载的内容也由延迟较不敏感的数据资料，变成对即时性要求相对严格的影音串流，不管是企业或消费者，都需要更低延迟的网路技术，显示不只改变生活型态，而是升级生活型态。

Wi-Fi技术已经成为企业跟家庭网路中不可或缺的重要元素。随著Wi-Fi 6与Wi-Fi 6E规格制定完成，支援这些新一代Wi-Fi标准的终端与网路设备，如笔记型电脑、平板装置与路由器，都已经量产上市。然而，目前市场上支援Wi-Fi 6或Wi-Fi 6E的终端产品，大多属于高阶产品。而成本更合理的芯片方案，更可支援主流或入门级产品中的Wi-Fi 6技术。

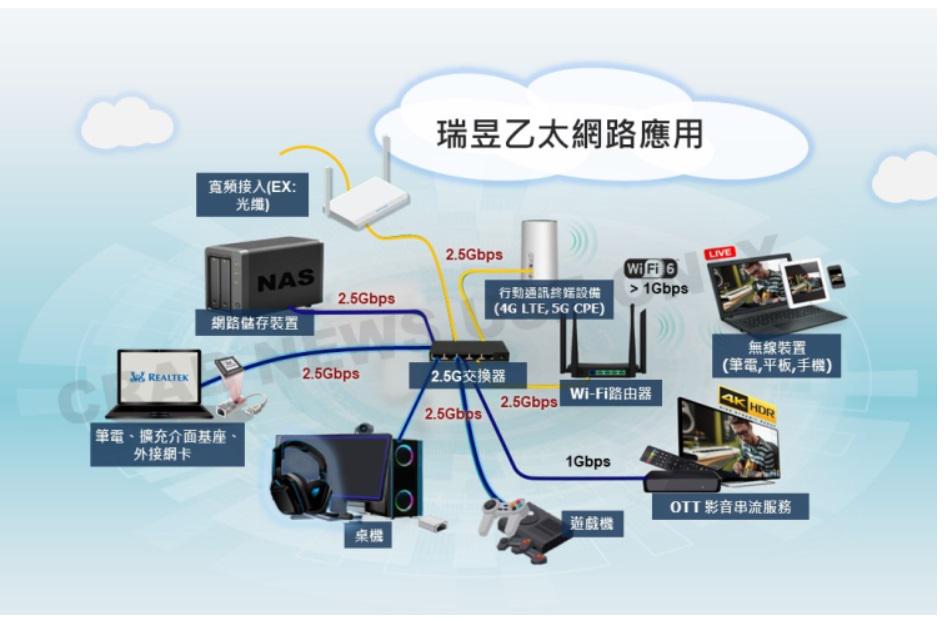

瑞昱乙太(有线)网路应用

迎接未来高速外网时代的来临现在立即享用提升2.5倍内网传输的高效能生活在无线网路已经发展至最新的 Wi-Fi 6 (802.11 ax)，企业陆续将无线路由器升级成 Wi-Fi 6 规格，并具备 2.5GbE连接埠。但仅是将无线路由器升级，实际连网速度仍无法获得真正提升，同步亦需要提升整体网路环境的频宽，包含电脑的网卡、交换器等桥接设备也都需升级至2.5G有线网路，速度才能真正达到2.5GbE该有的效能。

支援多元应用网速同步到位

2.5GbE可广泛应用在电脑主机板、NAS、交换机、路由器、外插PCIe网卡与USB界面的网路扩充界面卡，其USB界面的2.5GbE 外接式网卡更是目前独家，满足商用轻薄笔电已经拔除内建式网卡但仍需使用乙太网路的需求，或透过USB界面升级现有电脑的网速规格。不止如此，宽频接入设备像是Cable modem、xDSL、光纤xPON、电信商局端设备等，都能采用瑞昱2.5GbE解决方案，满足各式网路设备与族群。过去十年，家庭或SOHO网路所使用的乙太网规格，若仍停留在Gigabit乙太网，将使有线网路成为网路环境中的瓶颈。因此，随著Wi-Fi 6装置、设备日益普及，市场对2.5G乙太网的需求，将会同步攀升，2021年将出现明显成长，而瑞昱第二代2.5G乙太网路解决方案耗电全球最低(<700mW)、封装最小(6mmx6mm)、具备PCIe (RTL8125B)、USB (RTL8156B)、2500BaseX/HSGMII (RTL8221B) 三种界面，涵盖各种应用需求，是电竸NB/PC、工作站、网路连接储存(NAS)、扩充基座(Docking)、适配器(Dongle)、5G客户终端设备(CPE)、企业存取点(Enterprise AP)等产品升级2.5G乙太网路的最佳选择。

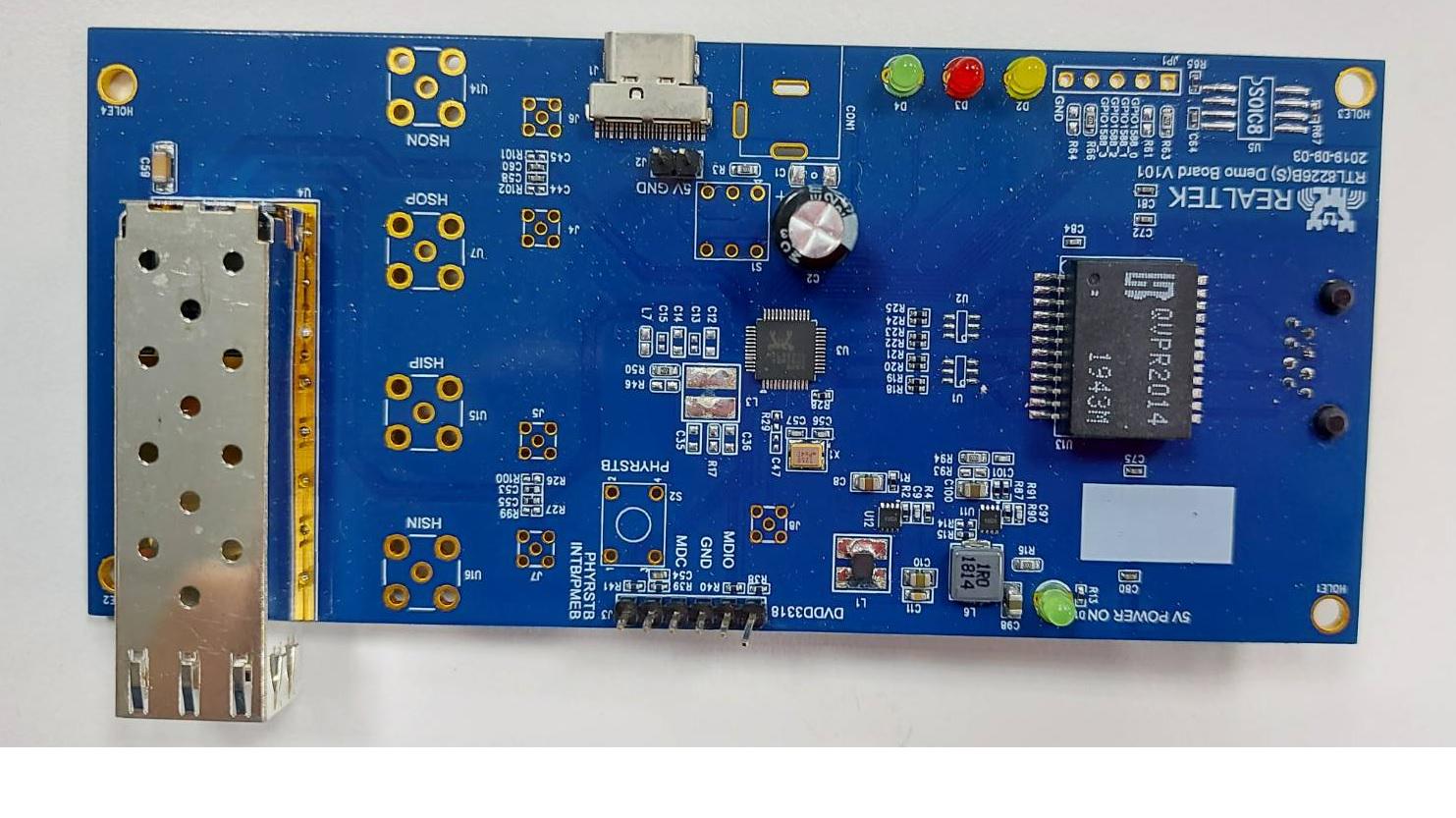

Realtek RTL8221B(I)-VM-CG,是高度集成的以太网 PHY 收发器，与 10BASE-Te、100BASE-TX、1000BASE-T 兼容和 2.5GBASE-T，并且与 IEEE 802.3 标准和 NBASE-T™ Alliance PHY 完全兼容。它提供了通过 CAT.5e UTP 电缆传输和接收以太网数据包所需的所有物理层功能。

RTL8221B(I)-VM 提供了 IEEE MAC 安全标准协议的 MACsec 特性。与 MACsec 安全引擎的集成功能分离出入口流量，并提供数据完整性检查、机密性和重放保护。

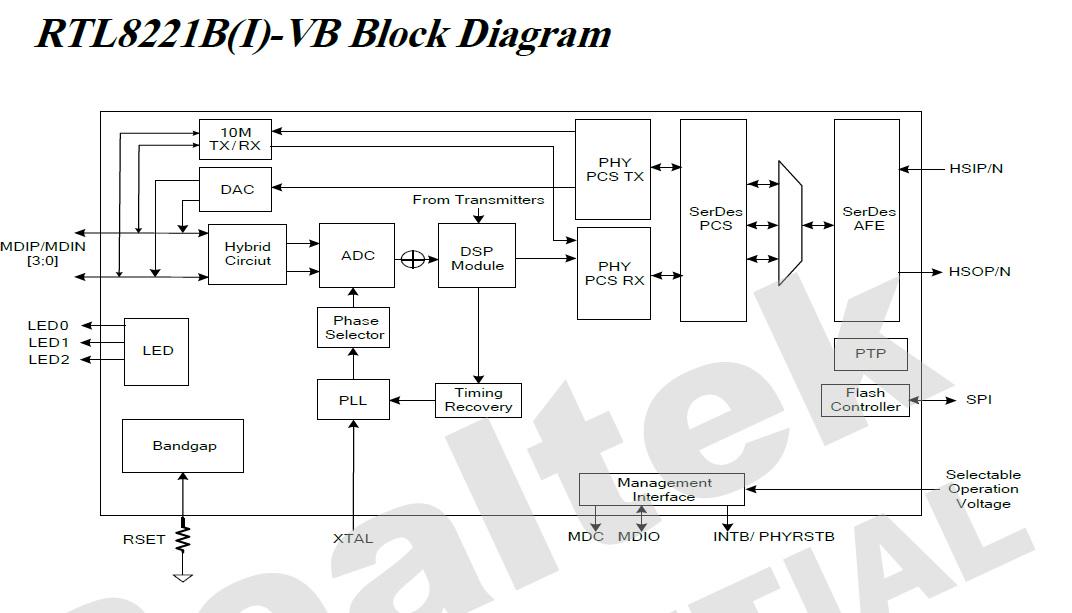

RTL8221B(I)-VM 使用最先进的 DSP 技术和模拟前端 (AFE)，通过 UTP 电缆实现高速数据传输和接收。 RTL8221B 实现了交叉检测和自动校正、极性校正、MDI 交换、自适应均衡、串扰消除、回声消除、定时恢复、RFI 保护、热管理、环回诊断能力和纠错等功能（I )-VM 提供强大的传输和接收

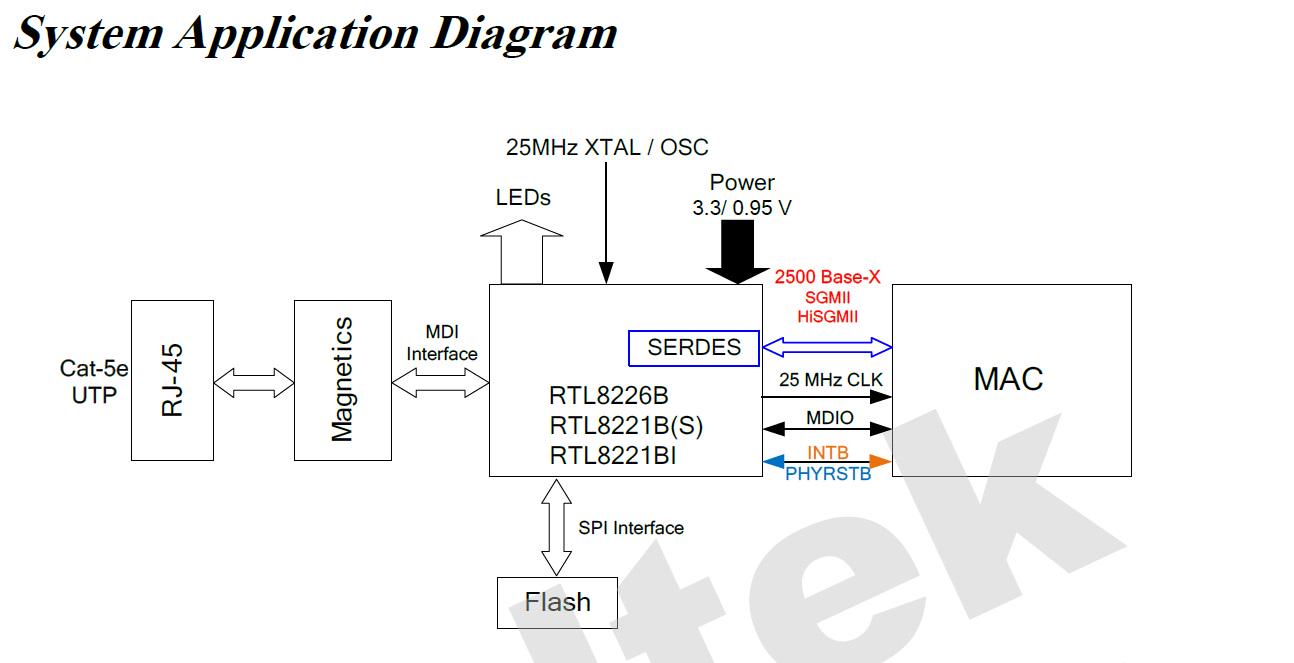

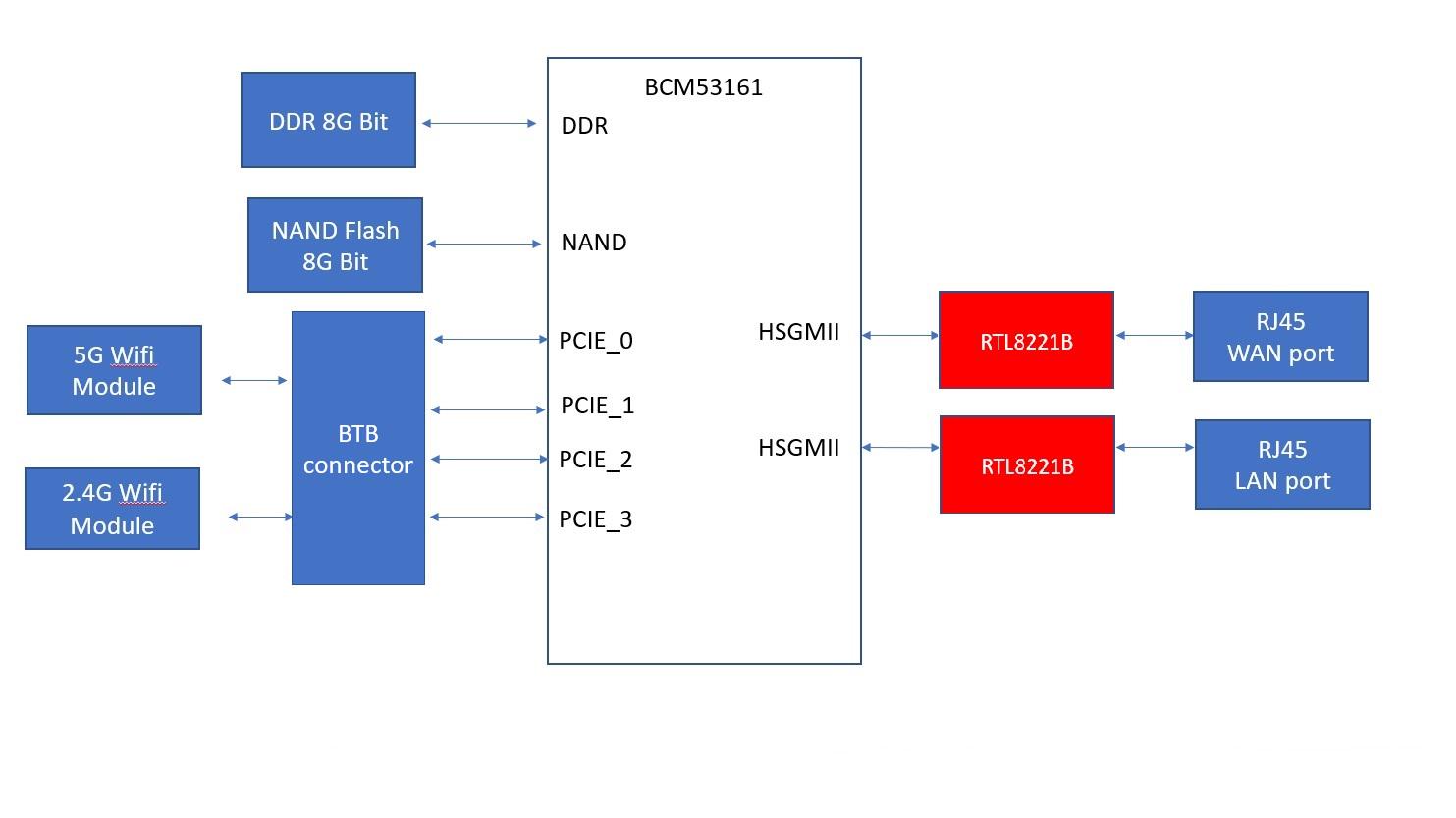

能力。MAC 和 PHY 之间的数据传输是通过 SERDES（串行器-解串器）接口进行的，该接口支持 SGMII、HiSGMII 和 2500Base-X。 RTL8221B(I)-VM 在各种数字 I/O 电压下工作，包括 3.3V 和 1.8V。

2.5GbE主要优势如下：

1. 体积缩小64%、省电50%更环保:

QFN封装的尺寸比上一代更小，以全速2.5G传收时仅需0.65瓦的耗电，体积更小并降低散热处理的成本，非常适合搭载于轻薄短小的行动装置，将连结更高速行动网路的市场需求。

2. 高速、高稳定性、高相容性：

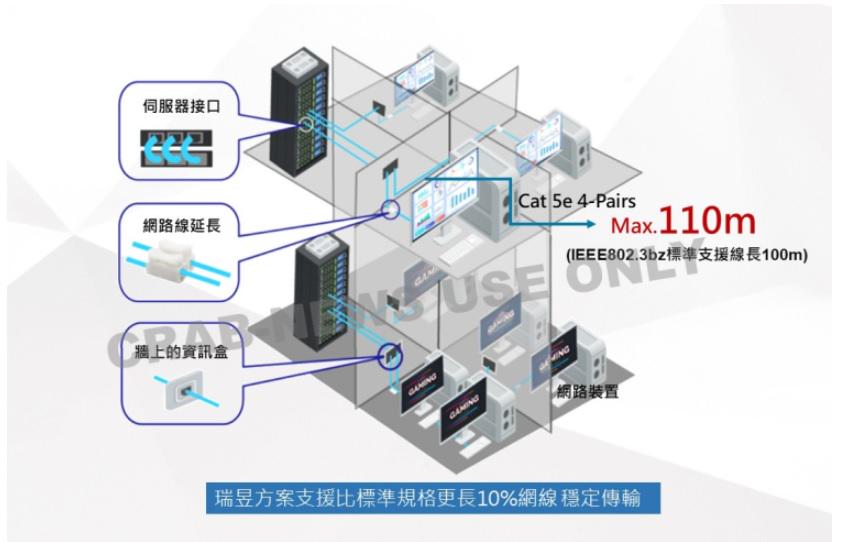

经专业网路测试工具证实，与市面各大网路交换器连接，能稳定地维持高速双向传输(上传与下载)。支援比标准规格更长10%网线稳定传输: IEEE802.3bz定义2.5GbE需支援Cat 5e网路线长标准为100米，而瑞昱网卡可支援更长至110米，不让线长工差吃掉网路品质，且即便网路线分段串接，也能保持优越的效能，在复杂的网路串线环境下，能维持效能不衰减。
