正点原子的esp8266学习笔记

本文是想完成stm32+阿里云+esp8266实现远程门锁功能，目前只学习到一半，写下的都是我自己踩过很多坑之后，对于我来说成功实现功能的步骤，作者纯属小白

一、所用到的硬件设备

1.正点原子的ATK-ESP8266wifi模块

2.单片机STM32F103C8T6

3.USB-TTL模块

4.杜邦线

二、调试步骤

1、ESP8266烧录固件

（这一部分我进行了很久，在csdn上看过大部分的文章，还在b站跟了好几个up主，是我试过几个方法里面唯一成功的。）

一般ATK-ESP8266模块是自带的正点的原子云固件，可以轻松跟原子云联网但是却不支持MQTT的AT指令控制，因此当我们拿到了模块以后，做的第一件事情就是将烧录器件和ESP8266进行连接。我们到手的ESP8266有六个引脚，分别是VCC,GND,TXD,RXD,RST,IO_0。前四个就不赘述，后面的RST代表复位，IO-0代表ESP8266的模式，非低电平的时候是运行模式，低电平的时候是下载固件模式。因此若我们想要下载固件至ESP8266里面，IO-0这个引脚也要接GND。

esp8266和USB-TTL接线

3.3V-----VCC

GND-----GND

RXD-----TXD

TXD-----RXD

IO_0(上电复位引脚)-----GND

这时候USB-TTL上已经没有多余的GND

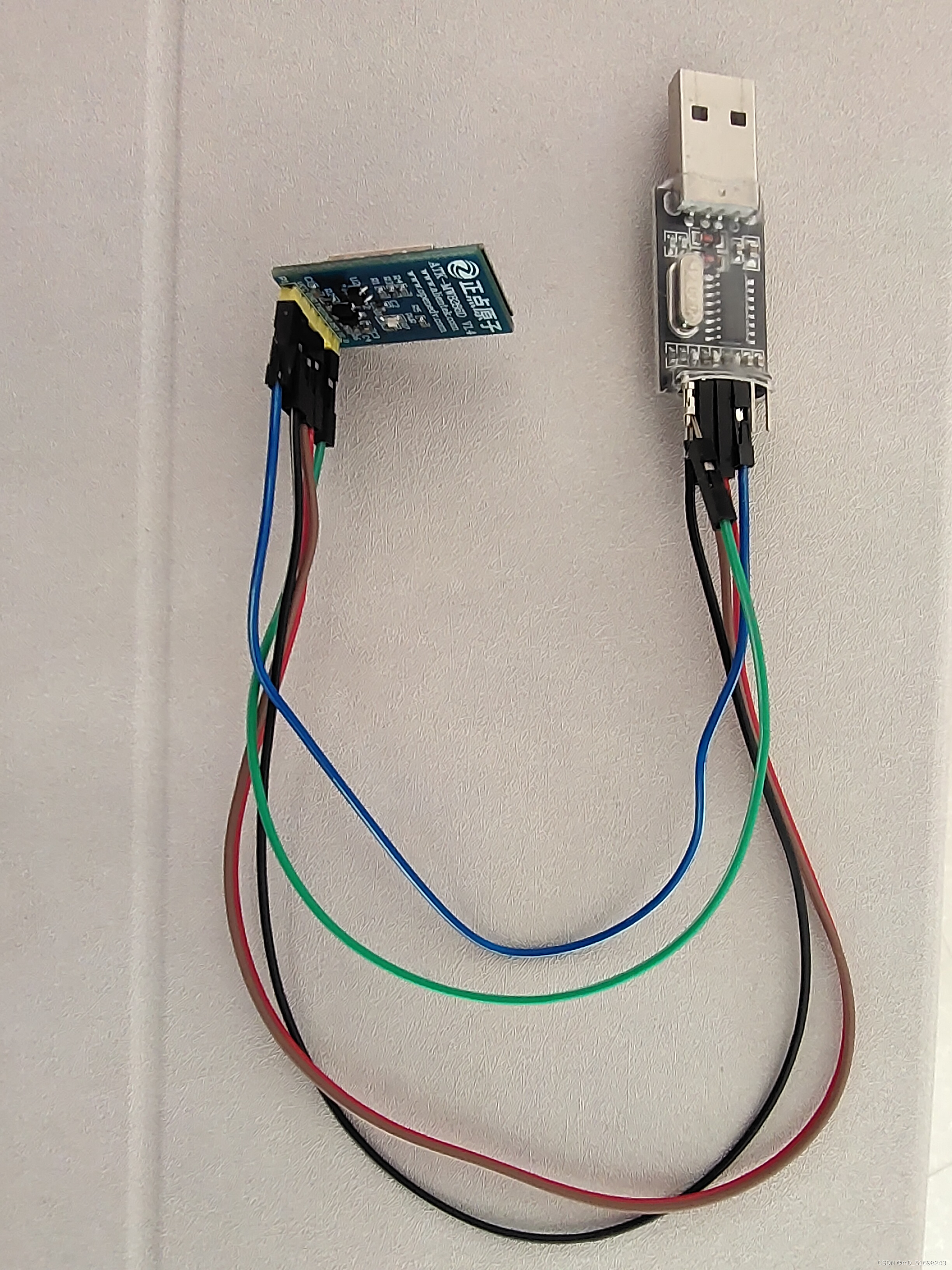

我们使用公母线，esp8266上的IO_0插母头，GND插公头板子连接成功。

 总共五根线，RST不用接，确认好接线无误以后进行下一步。

下一步就是下载什么样的固件和用什么固件下载软件。

我所用的固件如下：

我所使用的固件下载软件如下：

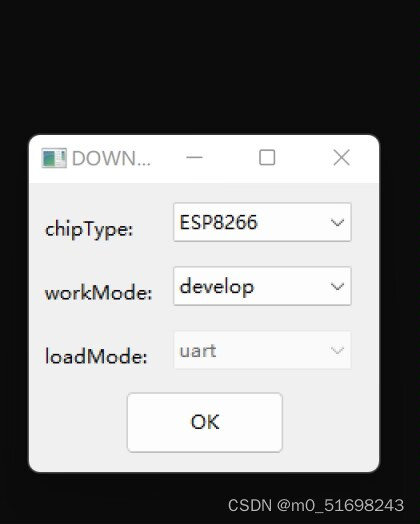

点击应用程序后出现窗口

点击OK后出现窗口完成参数设置

SPI SPEED、SPI MODE的设置没有影响直接默认BAUD参数是指烧录速度，设置成最大即可。

重点！！！

插入usb之前进入烧录软件，将com口选择为空白，然后插入usb，接着选择com3，先选择erase擦除，显示finish之后，点击start！！

如果没有成功，多烧录几次，我也是尝试了好多次之后才成功烧入！！！

待更——
