System Generator使用 数字信号处理（一）

System Generator是Xilinx公司进行数字信号处理开发的一种设计工具，嵌入了Xilinx的一些模块，可以在MATLAB中的Simulink中进行定点仿真，可以设置定点信号的类型等操作，可以直接生成HDL文件用于设计Xilinx的FPGA，ISE可以调用，VIVADO也可以调用。
安装方法参考 https://zhuanlan.zhihu.com/p/330926863

示例1：
产生一个正弦信号，对其进行缩放、延时、加减等运算。比较matlab仿真结果和simulink仿真结果。

matlab仿真

clc;clear all;clear all;
%% system parameter
N = 1024;
fs = 10000;
Ts = 1/fs;
%% input signal parameter
A = 1;
t = (0: N-1)*Ts;
f = 50;
n = fs/f;
x = A * sin(2*pi*f*t);
figure(1)
plot(t,x)
%% multiple add delay
C = 2;
D = n/2;
y_0 = zeros(1,N);
y_1 = zeros(1,N);
for i = 1 : N
y_0(i) = C * x(i);
if(i>D)
y_1(i) = y_0(i-D);
end
y(i) = y_0(i) + y_1(i);
end
hold on
plot(t,y)
legend('input signal','output signal')
x_in(:,1) = 1:N;
x_in(:,2) = x;

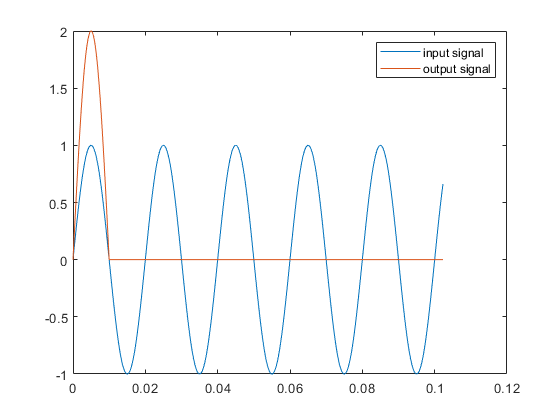

matlab运行结果

Simulink仿真设计

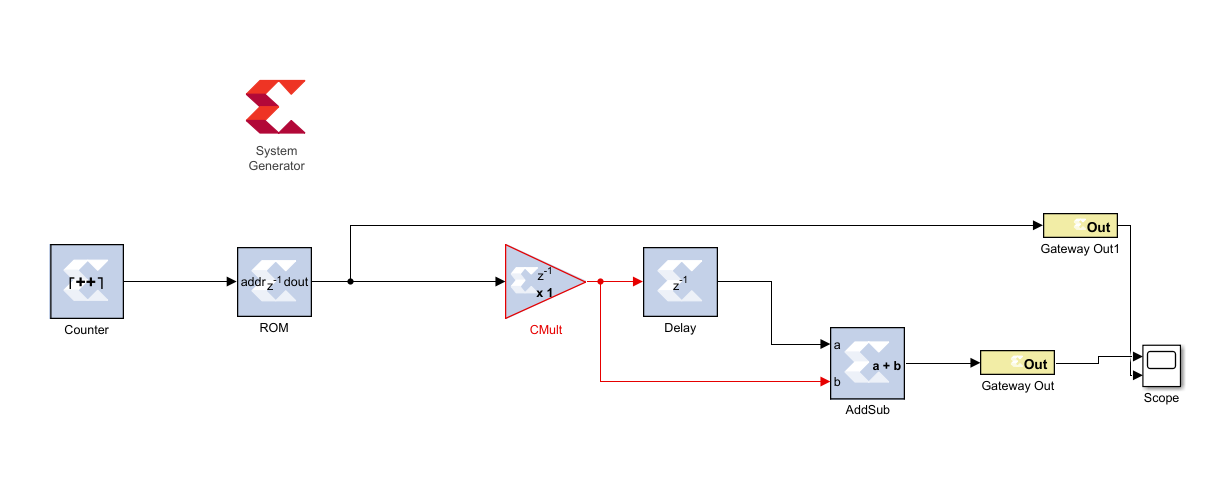

使用rom模块存储输入数据，计数器提供地址位

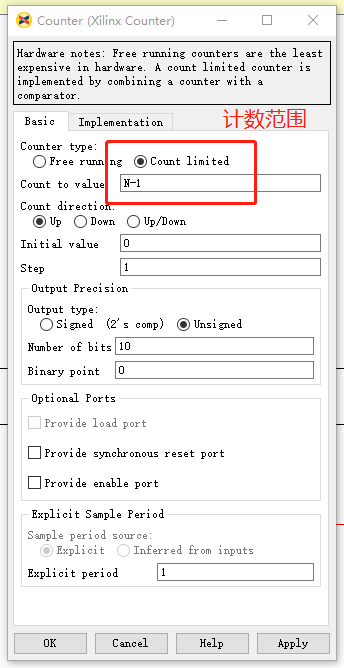

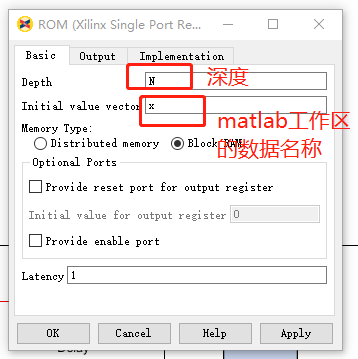

计数模块和rom模块参数设置

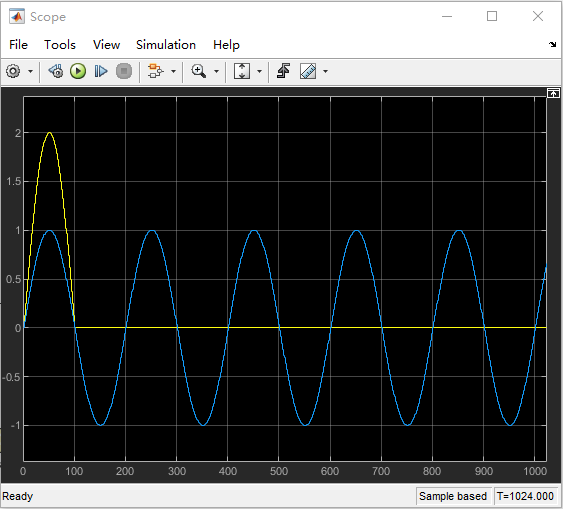

scope示波器结果

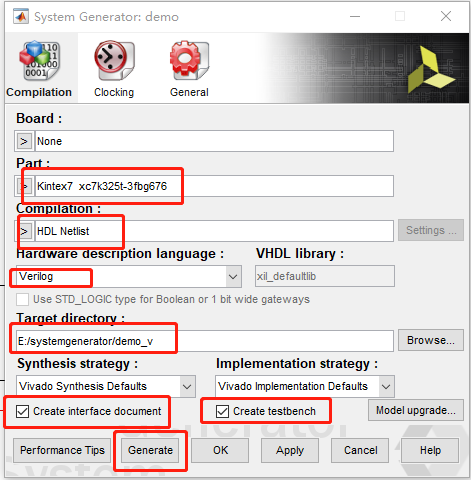

点击Generate生成vivado工程文件
仿真结果

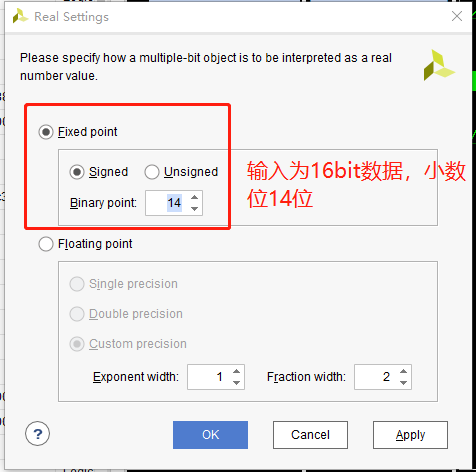

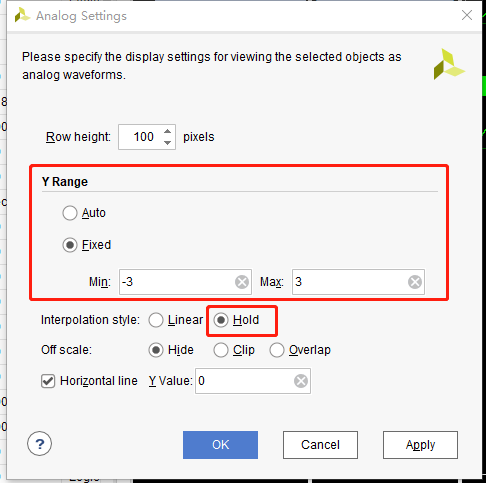

其中，波形显示设置如下：

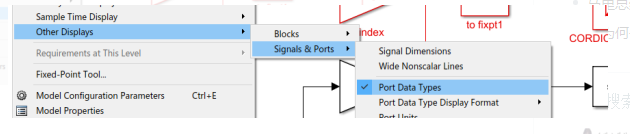

最后
