目录

生成代码接口配置

在基本空间中定义标定量

模型检查配置

代码生成配置

• 生成代码接口配置

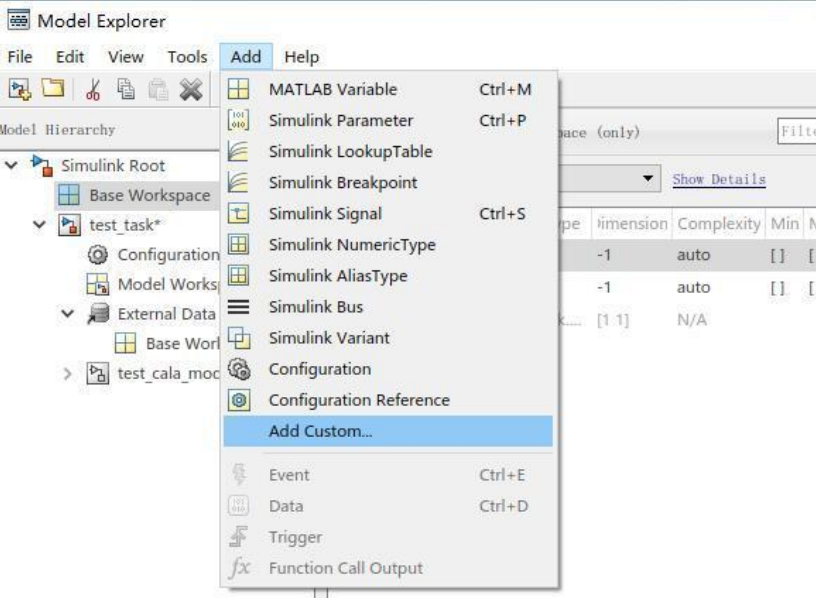

1、在基本空间中添加变量

2、定义输入输出信号名称及信号类型

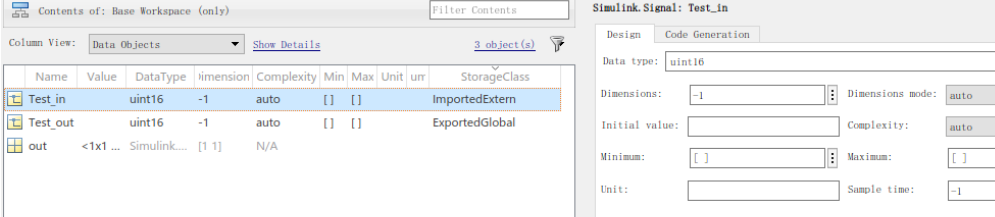

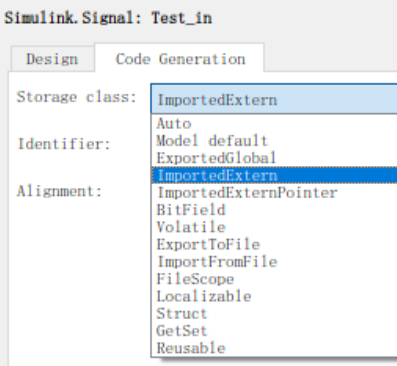

3、在storageclass处，或在右上方code generation处，选择输入信号类型为importedextern，选择输出信号类型为exportedGloble.

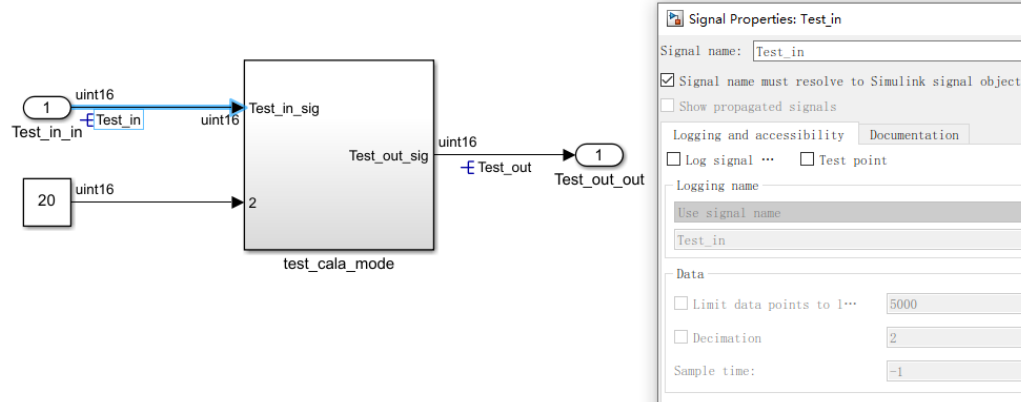

4、模型中，定义输入输出信号线名称，保持与输入输出信号名称相同，且勾选‘信号名称必须向simulink signa object解析’，信号线出现鱼叉图形

5、此时生成代码的信号接口名称与信号线定义的名称相同。

    且输入信号代码中外部引用

• 在基本空间中定义标定量

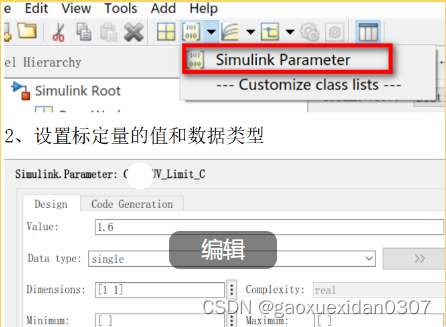

1、新建一个simulink parameter

2、设置标定量的值和数据类型

3、选择存储类型为Const

• 模型检查配置

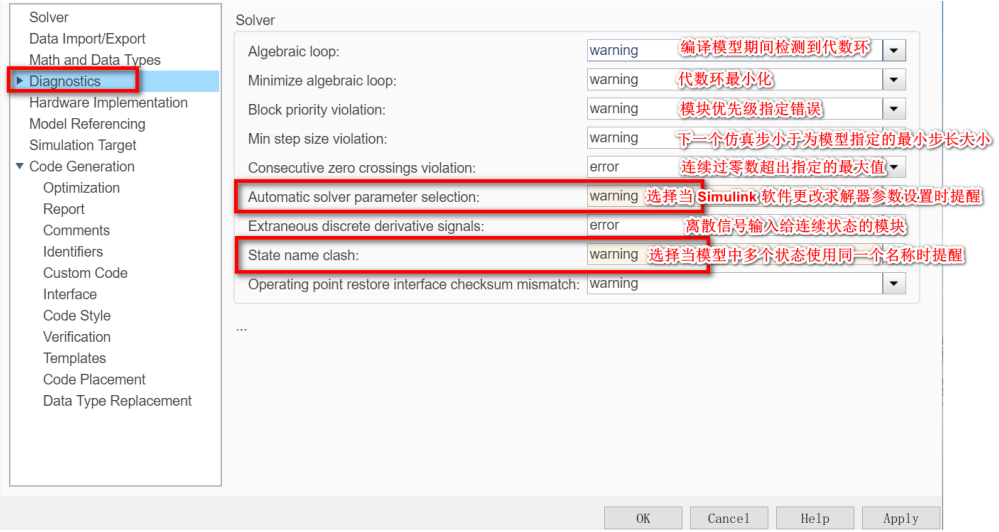

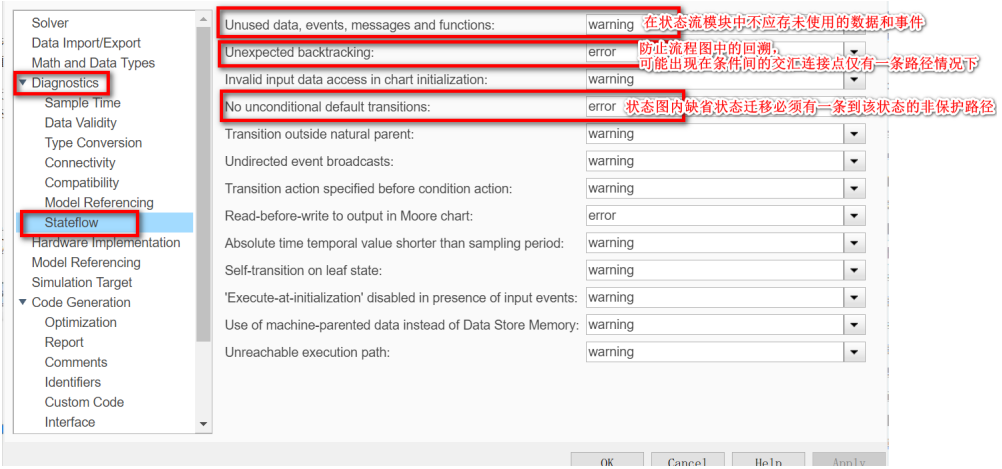

1、将下图红框中两项均设置为warning

2、下图红框中三项如图设置（应为默认选项，仿真前需确认）

3、将下图红框中单位不一致warning设置为None.

4、为避免模型中数据类型定义出错，可能导致数据溢出等风险，使模型中信号数据类型易于检查，建议选择下面选项在模型图中显示信号属性：

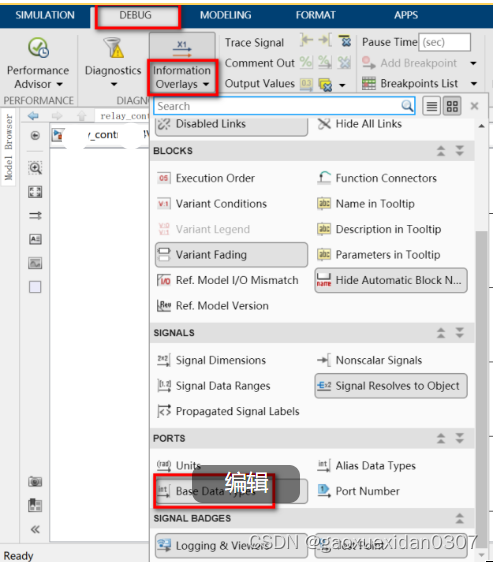

在 Simulink® Editor 中，在 Debug 选项卡上，Information Overlays 菜单中选择Port Data Types。

• 代码生成配置

1、Solver options模型解算器中

Type选择为Fixed-step
Solver选择为discrete，由于模型不是连续状态。
Fixed-step size固定步长设置为0.01

进行模型仿真时必须进行这项配置。

2、Hardware Implementation硬件实现规定

Hardware board（硬件板）：选择为None，不选择具体操作系统。
Device vendor、Device type：设备制造商和设备型号。

如xx项目芯片选择如下：

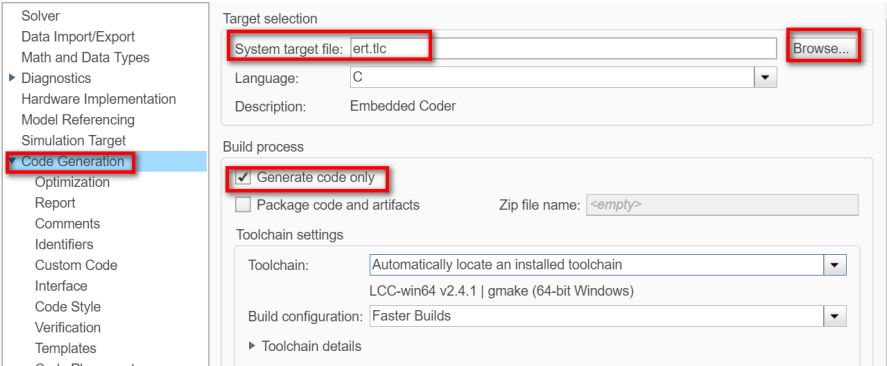

4、Code Generation中的System target file选择ert.tlc选项，生成嵌入式代码。

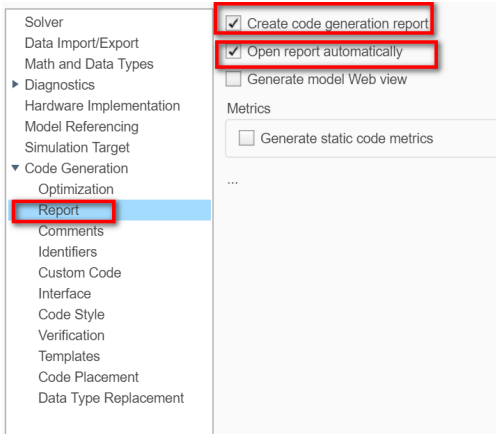

5、Report子标签配置

Creat code generation report:生成HTML格式生成报告。
Open report automatically:生成报告自动打开。

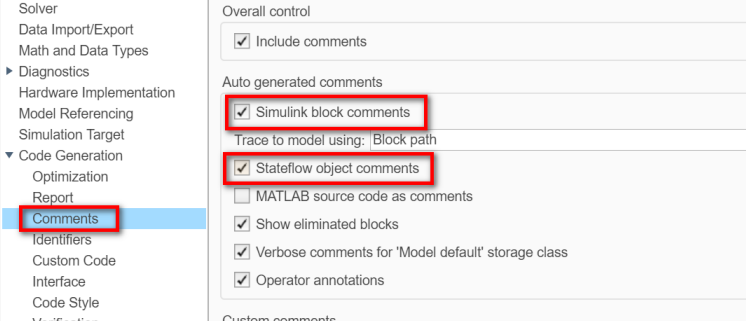

6、Comments子标签配置

Include comments:生成代码自动添加注释。
Simulink block/Stateflow object comments:注释带有代码跳转对应模型的链接。

1. Template子标签配置

Template：代码生成的模板，影响代码段生成的顺序，默认配置。
Generate an example main program:示例主函数包含main（）函数和一个调度器代码。不勾选，不需要生成一个main函数的示例。

8、Code Placement子标签配置

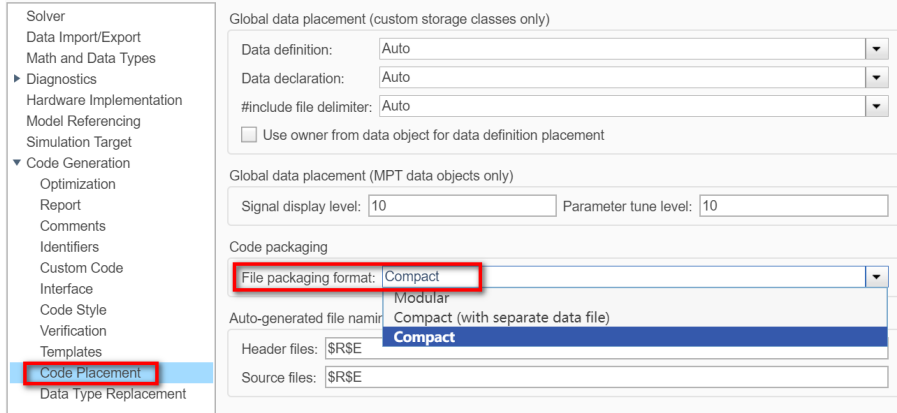

Code packaging:影响最终生成文件个数，可将一些文件合并，对代码运行无影响

选择compact，将减少生成文件的个数。

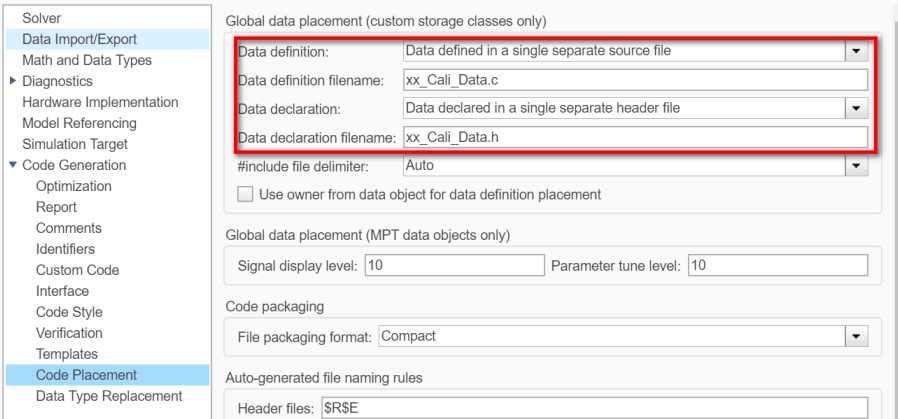

如下进行选择，并定义标定量的.c 和.h的文件名，可在生成代码时单独生成标定量文件。

生成代码
