在上一篇文章中,我们用51单片机实现了单个LED灯的闪烁,但闪烁频率固定的。下面我们实现LED灯不同频率的闪烁!

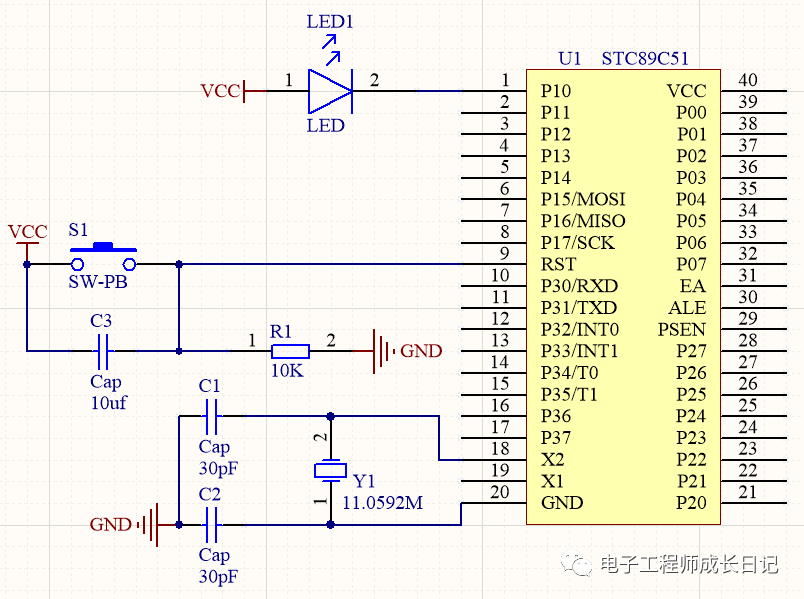

硬件电路设计

结合51单片机最小系统的知识,利用AD19画好最小系统电路(未包括电源部分)。

本设计需要实现LED小灯不同频率的闪烁, LED(发光二极管)正极接+5V电源,负极接单片机P1.0口,这样只要单片机P1.0口输出高低电平就可以实现LED灯的闪烁了。

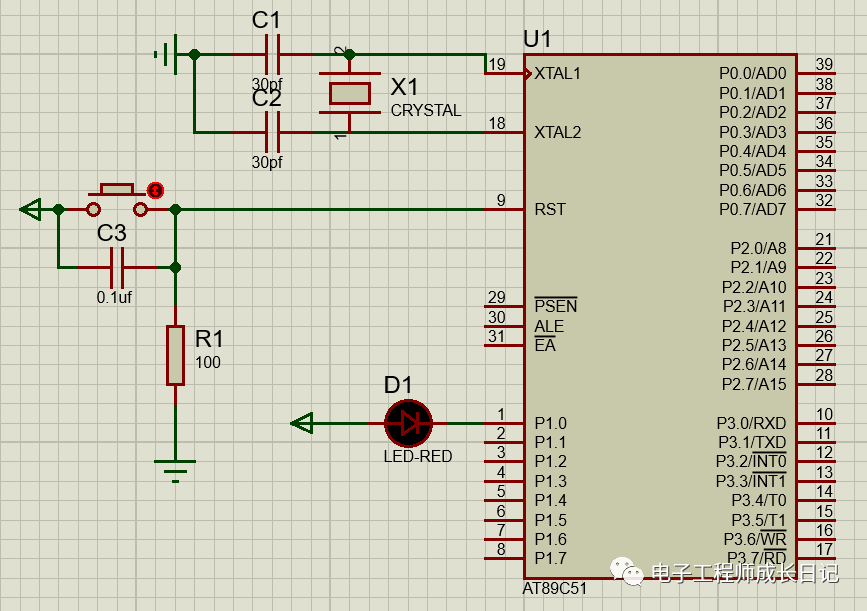

仿真电路设计

仿真电路图与AD原理图画法一致,但应注意仿真最小系统复位电路中电容值取0.1uf,电阻值取100Ω,与AD原理图中有所区别。

程序设计

程序采用Keil5设计,LED灯不同频率闪烁程序:

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
/*----------------------------------------------- 名称:IO口高低电平控制  内容:点亮P1口的1个LED灯闪烁  该程序是单片机学习中最简单最基础的,  通过程序了解如何控制端口的高低电平------------------------------------------------*/#include<reg52.h> //包含头文件,一般情况不需要改动, //头文件包含特殊功能寄存器的定义sbit LED0=P1^0;// 用sbit 关键字 定义 LED到P1.0端口, //LED是自己任意定义且容易记忆的符号void Delay(unsigned int t); //函数声明/*------------------------------------------------ 主函数------------------------------------------------*/void main (void){//此方法使用bit位对单个端口赋值 unsigned char i; //定义一个无符号字符型局部变量 i 取值范围 0~255 while (1) //主循环 {   for(i=0;i<10;i++)   //加入 for循环,表明for循环大括号中的程序循环执行10次 { LED0=0; //将P1.0口赋值 0,对外输出低电平 Delay(5000); //调用延时程序;更改延时数字可以更改延时长度; //用于改变闪烁频率 LED0=1; //将P1.0口赋值 1,对外输出高电平 Delay(5000); }    for(i=0;i<10;i++) { LED0=0; //将P1.0口赋值 0,对外输出低电平 Delay(60000); //调用延时程序;更改延时数字可以更改延时长度; //用于改变闪烁频率 LED0=1; //将P1.0口赋值 1,对外输出高电平 Delay(60000);     }  }}/*------------------------------------------------ 延时函数,含有输入参数 unsigned int t,无返回值 unsigned int 是定义无符号整形变量,其值的范围是 0~65535------------------------------------------------*/void Delay(unsigned int t){ while(--t);}
