最近在做毕业设计.毕竟本科4年,作为计算机嵌入式专业学生,又在嵌入式实验室学习三四年,不想糊弄自己,准备好好搞一个.最近突然决定要将硬件连接云平台,采用的是通用的ESP8266,于是乎就开始搞阿里云.整了两天终于调试完成,简单分享一下步骤,希望第一次接触阿里云物联网平台的同学有所帮助.前提是需要了解ESP8266的基本AT指令,了解MQTT协议,及阿里云基本的知识,否则步步懵.

一,注册阿里云创建设备,并获取设备三元组.

1.注册阿里云,钉钉,支付宝都可以,实名认证后,进入物联网平台(自己找一下,不断升级位置可能会改变)

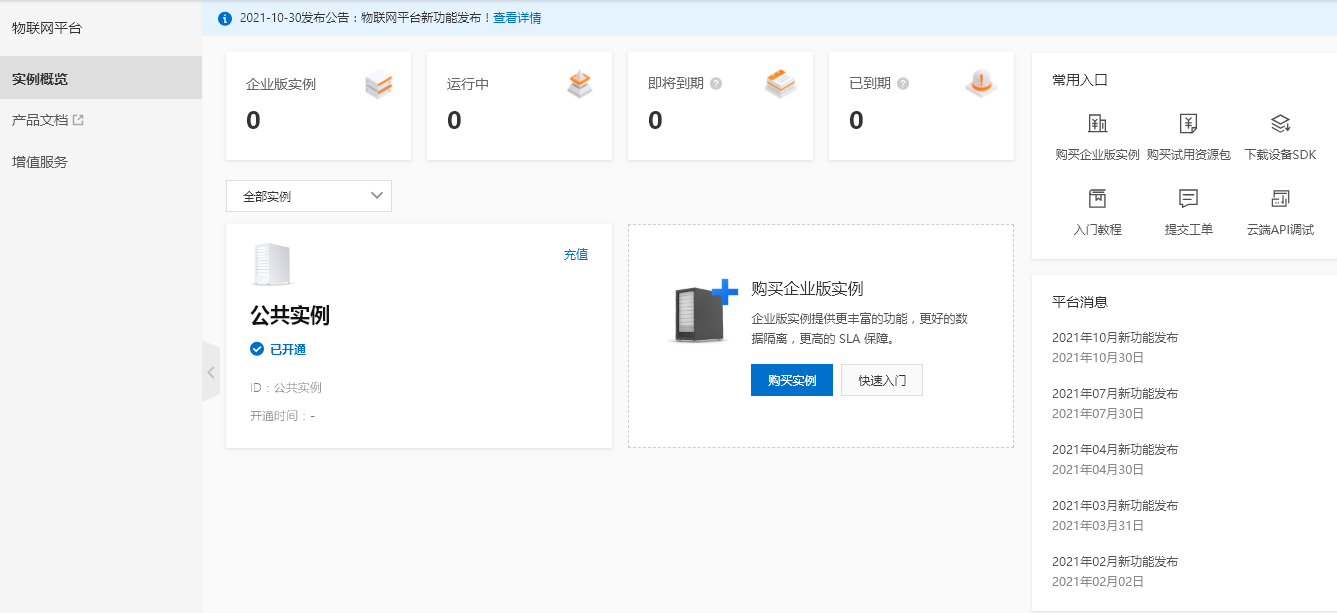

 2.点击进入公共实例

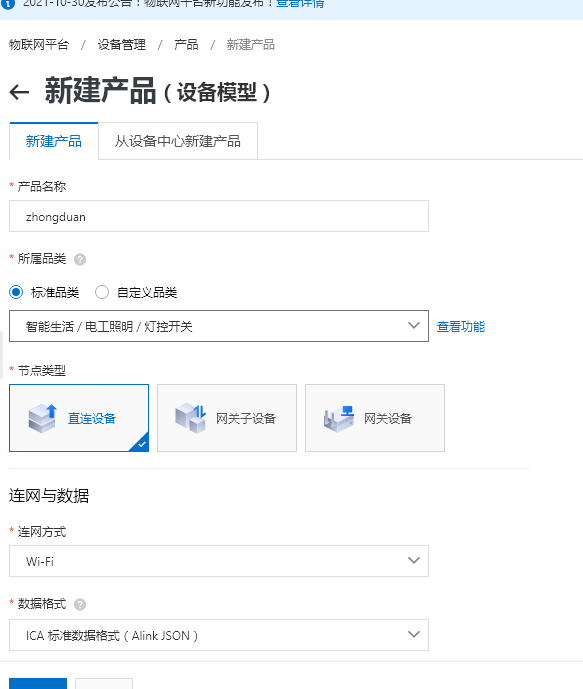

3.新建产品(全部默认即可,即:直连设备,wifi,ICA)

4.选择所创建的产品,点击右侧设备管理

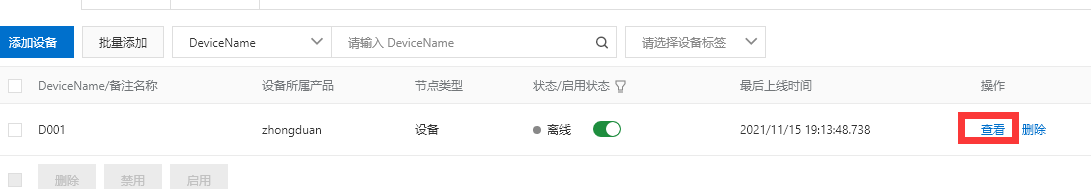

5.进入后点击添加设备,创建自己的设备此处为D001(当前显示离线,是因为我已经连接过了,刚创建完应该是未激活状态)然后点击右侧查看设备属性

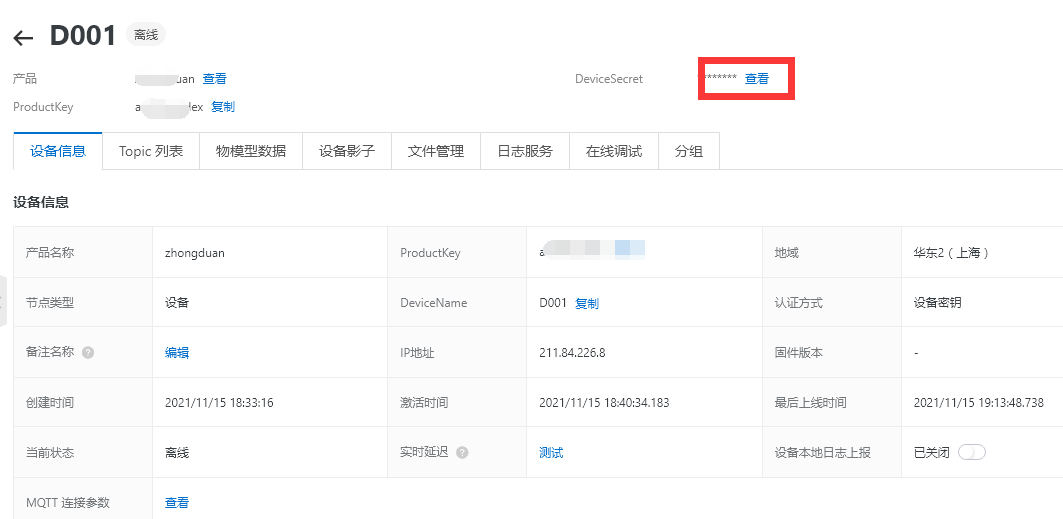

6.在设备信息界面点击查看,查看并获取设备的三元组

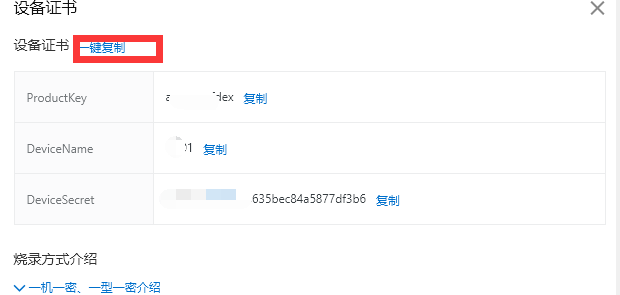

此三元组是连接阿里云的重要信息,一键复制备用

二,准备连接阿里云,生成报文

此处仅演示连接报文,报文转换并不复杂,只需要细心不要出错,哪怕一点错误都连不上.

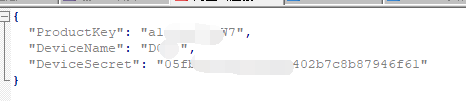

1.复制到记事本备用

2.首先明确阿里云我们自己创建设备的IP地址即我们一会要连接的地址(我的是华东2)

*.iot-as-mqtt.cn-shanghai.aliyuncs.com     端口号:1883  "*"为我们设备的ProductKey值

即我的设备地址为:

3.生成MQTT协议的连接报文,首先是固定报头加可变报头

固定报头+可变包头如下:   10 ?? 00 04 4D 51 54 54 04 C2 00 64

4.接着是报文负载

负载1>>>（DEVICENAME）|securemode=3,signmethod=hmacsha1|

负载2>>>（DEVICENAME)&(PRODUCTKEY)

负载3>>>ClientId(DEVICENAME)deviceName(DEVICENAME)productKey(PRODUCTKEY)

加密密钥(DeviceSecret)

将括号连其内容用我们的三元组替换,一定要细心,不要误删掉任何一个字母.

4.1对3做哈希加密:  输入负载3>>> 及 DeviceSecret点击HmacSHA1进行加密,得到加密后的一串数据

4.2 负载1,负载2替换及负载3替换加密后得到

4.3对上述得到的3串数据进行转换

转换成16进制码,并在前面加上转换16进制后报文的长度得到新的负载1,2,3

蓝色方框两个字节为对应的长度(16进制表示).

4.4得到最终连接报文

将新得到的负载报文1,2,3添加在固定加可变报文后,并将报文的第二个字节(??)更换为报文总长度(从??下一字节到最后一字节的长度),我的总长度为110转化为16进制为6E

到这里报文就完成了,一定要仔细,错误一个字节就连接不上.

三,打开网络助手,用串口模块连接ESP8266,准备调试

淘宝5块买的ESP8266 ,只需接TX,RX,VCC,GND,EN五个引脚,这里自己接一下.

1.连接完毕准备调试,在右侧一次装入AT指令

具体如下:

AT+RST

AT+CWMODE=1

AT+CWAUTOCONN=0

 AT+CWJAP="wifi名称","wifi密码"         根据自己的wifi修改

AT+CIPMODE=1

AT+CIPMUX=0

AT+CIPSTART="TCP","(ProductKey).iot-as-mqtt.cn-shanghai.aliyuncs.com",1883

                         注意: 将(ProductKey)替换为自己设备对应值

AT+CIPSEND     进入透传模式,一定不要忘,不要猴急,一忘就叉屁.

10 6E 00 04 4D 51 54 54 04 C2**********************..... 进入透传后就开始发送连接报文,注意此时必须仪HEX形式发送.

只要不反返回Close就表示成功由于当前是以字符串形式显示,所以看不到回复的20 02 00 00

此时把显示方式变为HEX模式

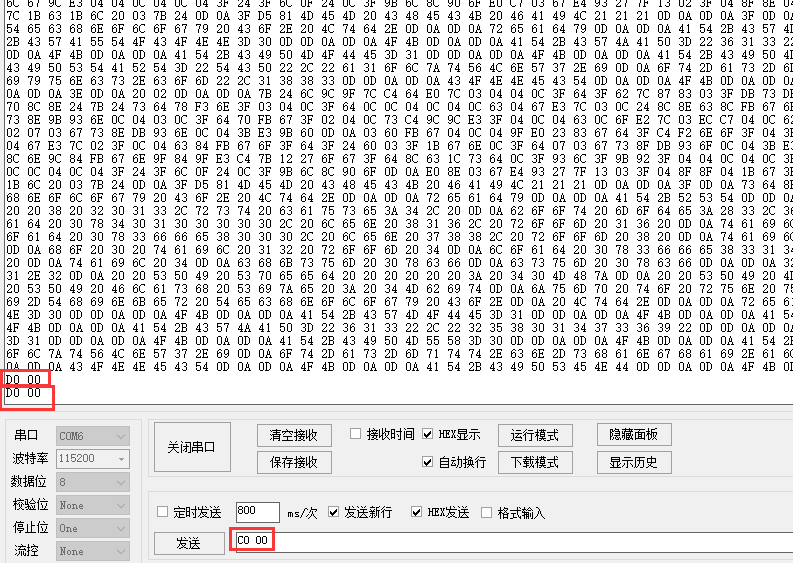

发送ping包C0 00

回复D0 00即表示连接十分OK.

总结

mqtt协议并不是很难,报文格式了解清楚,就可以完成,手动生成报文过程中一定要小心,不要出错,哪怕多一个空格,就会被阿里云立马踢下去.一定要细致.

在网上找的资料大多数是说用蜂窝方式连接,设备选一个2G模组,以此种方式接进云平台,我特意测试,选用WIFI,不选模组,一样可以连接.(如果你不知道这个事可以忽略).
