概述

一、简介

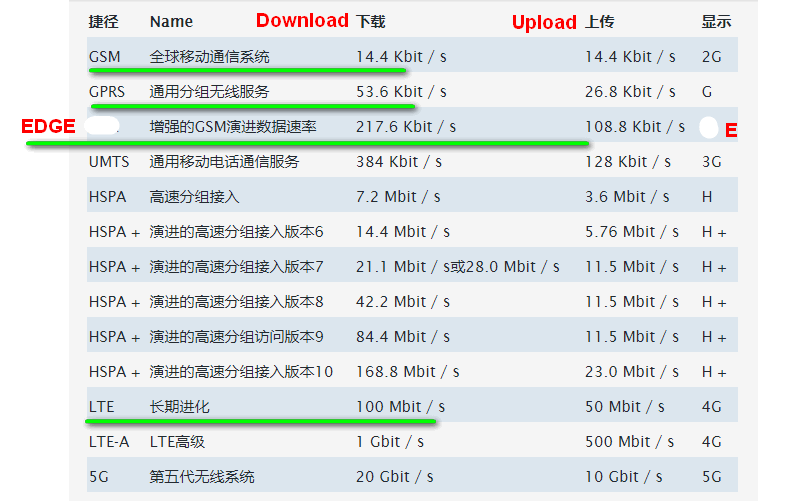

在移动通信中,经常出现GSM,GPRS,EDGE,UMTS,HSPA和LTE等术语。这些术语指的是不同的数据传输标准,并且对于移动电话用户而言主要以不同的数据传输速率是显而易见的。在这张表中,我对比了不同的标准:

        在数字移动电话时代初期,只有GSM网络作为模拟系统的替代品。 据此,GSM也被称为2G,第二代。 逐渐地,开发出新的,更好的和快速的系统。 GPRS和EDGE也使用GSM网络,EDGE的更高速度是技术改进的结果。 第三代是UMTS网络(3G)。 同样,在3G网络上,HSPA(H)和HSPA +(H +)的改进是基于的,允许3G网络中更快的传输速率。 最后,提出了第四代LTE(4G),这再次带来了传输速率的显着提高。

        LTE FDD(频分双工长期演进技术):最早提出的LTE制式,目前该技术最成熟,全球应用最广泛,终端种类最多。峰值速率:下行150Mbps,上行40Mbps。

        LTE TDD(时分双工长期演进技术):又称TD-LTE,是LTE的另一个分支。峰值速率:下行100Mbps,上行50Mbps。由上海贝尔、诺基亚西门子通信、大唐电信、华为技术、中兴通信、中国移动、高通、ST-Ericsson等业者共同开发。



二、AIR720H硬件

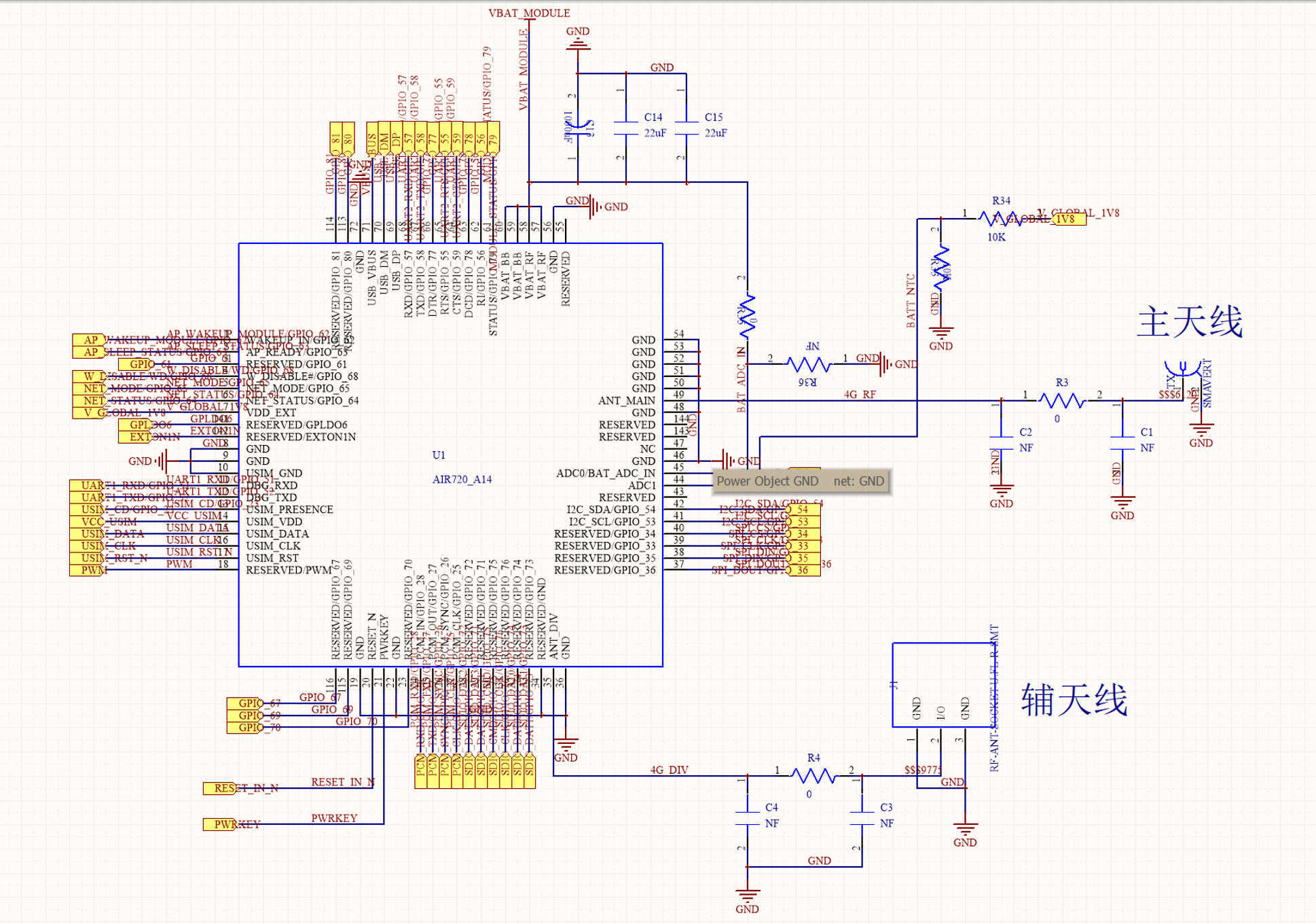

  • 原理图:

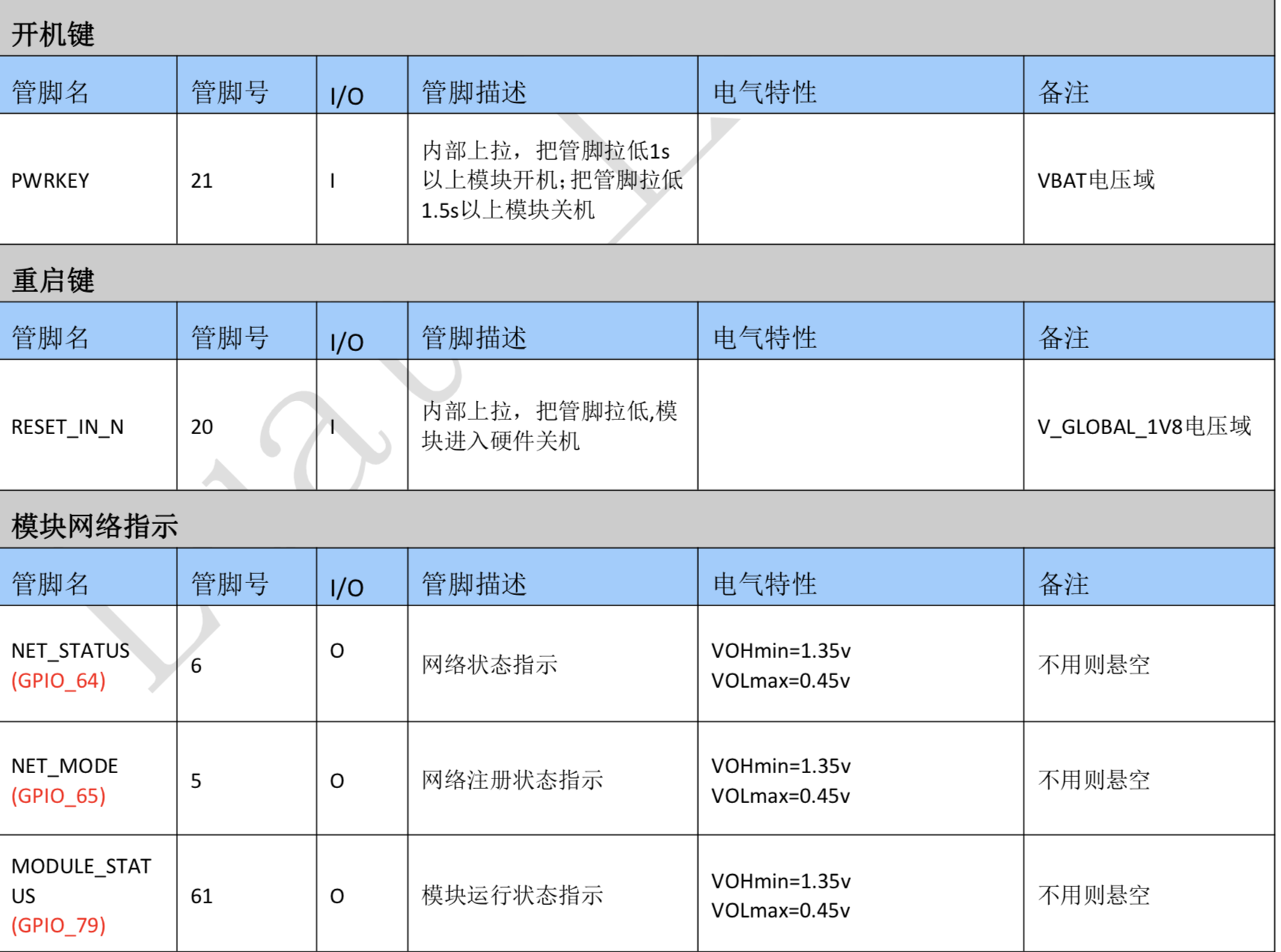

  • 开关机复位接口和指示引脚:



三、总体流程

模块联网主要分为以下几个步骤:

  • (1)、WAIT_INIT_4G      等待模块完成初始化
    先给4G模块供电、然后PWRKEY引脚,先低电平,延时1000ms,然后再高电平,进入开机状态。
    (2)、WAIT_READY_4G 确定模块AT通信正常
    发送 AT,返回OK
    (3)、CLOSE_ECHO_4G关闭回显
    发送ATE0,返回OK
    (4)、CHECK_NETWORK_REGISTER_4G检查GPRS注册信息
    发送AT+CGREG?返回OK
    (5)、ADHERE_GPRS_SERVER_4G附着网络
    发送AT+CGATT=1,返回OK
    (6)、SHOW_IP_HEADER_4G显示ip头
    发送AT+CIPHEAD=1,返回OK
    (7)、SET_SINGLE_CONNECTION_4G设置单连接
    发送AT+CIPMUX=0,返回OK
    (8)、ENTER_PASS_THROUGH_4G进入透传模式
    发送AT+CIPMODE=1,返回OK
    (9)、SET_IP_START_4G连接服务器
    发送AT+CIPSTART="TCP","IP地址",端口号,返回CONNECT OK

    https://blog.csdn.net/qq_15391889/article/details/84928082?ops_request_misc=%257B%2522request%255Fid%2522%253A%2522160275187119724839263343%2522%252C%2522scm%2522%253A%252220140713.130102334.pc%255Fall.%2522%257D&request_id=160275187119724839263343&biz_id=0&utm_medium=distribute.pc_search_result.none-task-blog-2~all~first_rank_v2~rank_v28-5-84928082.pc_first_rank_v2_rank_v28&utm_term=WH-LTE-7S4&spm=1018.2118.3001.4187
