VXLAN（Virtual eXtensible LAN，虚拟可扩展的局域网），是一种虚拟化隧道通信技术。它是一种overlay（覆盖网络）技术，通过三层的网络搭建虚拟的二层网络。
VXLAN是不仅能适配虚拟机环境，还能用于容器环境。VXLAN的一个特点是对原有的网络架构影响小，不需要对原网络做任何改动，就可在原网络的基础上架设一层新的网络。
不同于其他隧道协议，VXLAN是一个一对多的网络。一个VXLAN设备能像网桥一样的学习到其他对端的IP地址，也可以直接配置静态转发表。

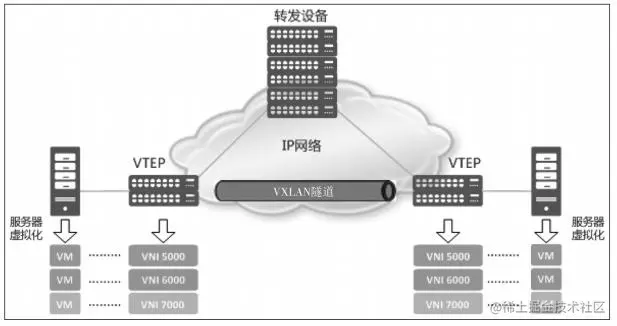

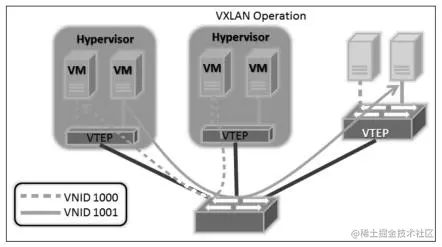

一个典型的数据中心VXLAN网络拓扑图如图1-20所示。
图1-20 VXLAN网络拓扑图
VXLAN不仅能用在基于虚拟机的虚拟化系统中，还被广泛应用于容器集群。
1.7.1 为什么需要VXLAN
VXLAN能突破VLAN的最多4096个子网的数量限制，以满足大规模云计算数据中心的需求。
1.7.2 VXLAN协议原理简介
只要是三层可达（能够通过IP互相通信）的网络就能部署VXLAN。每个端点部署VTEP设备，负责VXLAN协议报文的封包和解包。物理网络上可以创建多个VXLAN网络，并通过VNI标识，使得不同的VXLAN可以相互隔离。
图1-21 VXLAN的工作模型

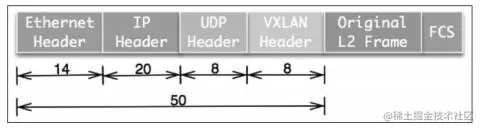

VXLAN封包格式如图1-22所示。
图1-22 VXLAN封包格式
VXLAN的报文就是MAC in UDP，原来的二层以太网帧（包含MAC头部、IP头部和传输层头部的报文），被放在VXLAN包头里进行封装，再套到标准的UDP头部（UDP头部、IP头部和MAC头部），用来在底层网络上传输报文。
VXLAN报文比原始报文多出了50个字节，这降低了网络链路传输有效数据的比例，特别是对小包。
VXLAN的配置管理使用iproute2包，常用的ip命令就是iproute2的客户端工具。建议Linux内核版本在3.9以上。
1.7.3 VXLAN组网必要信息
VXLAN报文转发过程看似并不复杂，但前提是通信双方已经知道所有通信信息。第一次通信之前有以下问题待解决：
- 哪些VTEP需要加到一个相同的VNI组？
- 发送方如何知道对方的MAC地址？
- 如何知道目的服务器在哪个节点上？
第一个问题：VTEP通常由网络管理员进行配置。
另外两个问题：使用多播和控制中心。多播就是同一个VXLAN网络的VTEP加入同一个多播网络。如果需要知道以上信息，就在组内发送多播来查询。控制中心的概念是在某个集中式的地方保存所有虚拟机的上述信息，自动告知VTEP它需要的信息即可。
1.7.4 VXLAN基本配置命令
VXLAN接口的基本管理如下。
- 创建VXLAN接口
这条命令会创建一个叫作VXLAN0的新接口，它使用在eth0上的多播组239.1.1.1通信。目的端口号是IANA规定的4789。
- 删除VXLAN接口
- 查看VXLAN接口信息
- VXLAN转发表
创建一条转发表项：
00:17:42:8a:b4:05即对端VTEP的MAC地址，192.19.0.2即对端VTEP的IP地址。
删除一条转发表项：
查看VXLAN接口的转发表：
1.7.5 VXLAN网络实践
我们将通过几个例子说明如何搭建基于VXLAN的overlay网络。
- 点对点的VXLAN

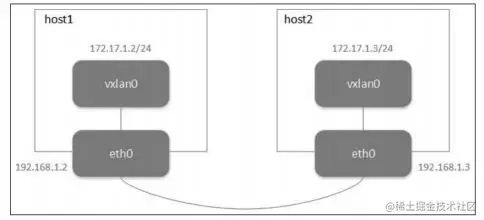

点对点VXLAN网络拓扑如图1-23所示。
图1-23 点对点VXLAN网络拓扑图

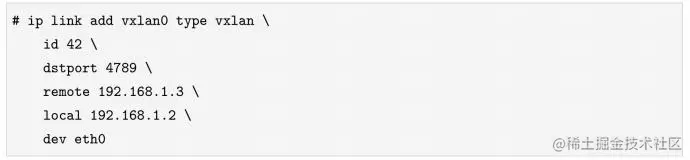

使用ip link命令创建VXLAN接口：

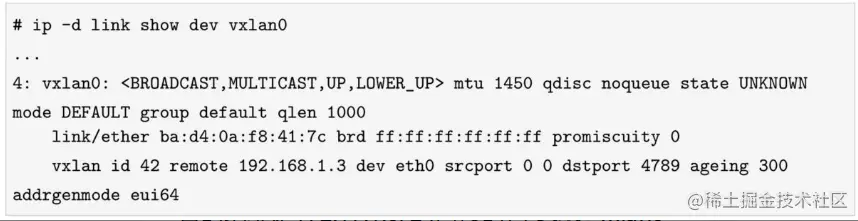

用ip -d link命令查看它的详细信息：
配置IP地址并启用：
检查路由表项多了下面的内容：
同时，vxlan0的FDB表项中的内容如下：
这个表项的意思是，原始报文经过vxlan0后会被内核添加上VXLAN头部，而外部UDP头的目的IP地址为192.168.1.3。
在另外一台机器上（192.168.1.3）也进行类似的配置。测试两个VTEP的连通性，如下所示：
- 多播模式的VXLAN

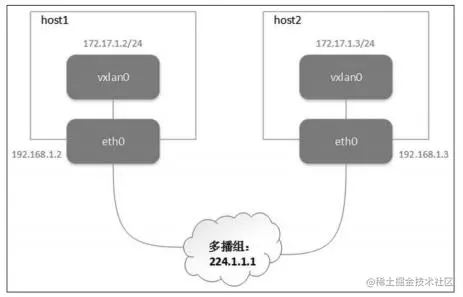

这个实验和前面一个非常相似，只不过主机之间不是点对点的连接，而是通过多播组成一个虚拟的整体。多播模式的VXLAN网络拓扑如图1-24所示。
图1-24 多播模式的VXLAN网络拓扑

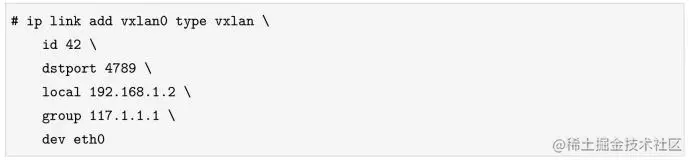

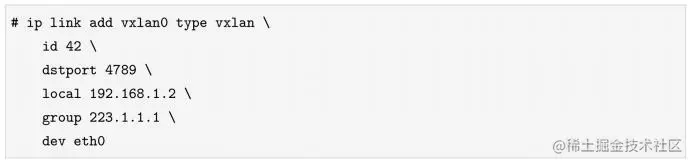

和点对点模型相比就多了group参数，命令如下：
（图中117.1.1.1应为224.1.1.1）
配置IP地址并启用它：
这里最重要的参数是group 224.1.1.1，它表示将VTEP加入一个多播组，多播地址是224.1.1.1。
运行上面的命令之后，一样添加了以下路由信息：
不同的是FDB表项的内容：
（图中239.1.1.1应为224.1.1.1）
dst字段的值变成了多播地址224.1.1.1，意思是原始报文经过vxlan0后被内核添加上VXLAN头部，其外部UDP头的目的IP地址为多播地址224.1.1.1。
同理，对所有需要通信的节点进行上述配置，可以验证它们能否通过172.17.1.0/24网络互相通信。
配置完成之后，VTEP通过IGMP加入同一个多播组224.1.1.1。
总结多播模式下VXLAN通信的全过程：一个VXLAN网络的ping报文要经历ARP寻址+ICMP响应两个过程。
- VXLAN+ 桥接网络

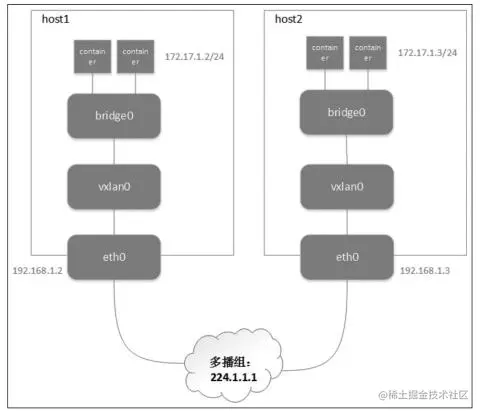

在实际生产中，每台主机上都有几十台甚至上百台虚拟机或者容器需要通信，因此需要找到一种方法将这些通信实体组织起来，再经过隧道口VTEP转发出去：使用网桥把多个虚拟机或者容器放到同一个VXLAN网络中，VXLAN+网桥的网络拓扑如图1-25所示。
图1-25 VXLAN+网桥的网络拓扑
和上面的多播模式相比，这里只是多了一块网桥，连接同一个主机上的不同容器的veth pair。
创建VXLAN网卡，使用的是多播模式：

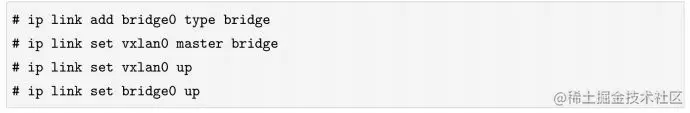

创建网桥bridge0，把VXLAN网卡vxlan0绑定到上面，并启动：

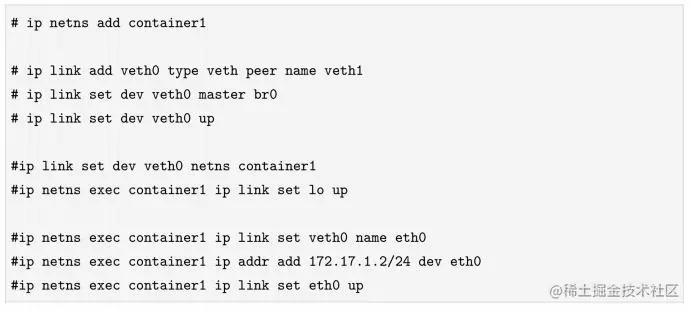

创建network namespace和一对veth pair，其中一端绑定到网桥，另一端放到network namespace并绑定IP地址172.17.1.2：
用同样的方法在另一台主机上配置VXLAN网络，绑定172.17.1.3到另外一个network namespace中的eth0。
整个通信过程和前面的实验类似，只不过容器发出的ARP报文会先经过网桥，再转发给vxlan0。
1.7.6 分布式控制中心
实际生产中VXLAN的多播模式很少被采用。如果能够事先知道MAC地址和VTEP IP信息，直接告诉发送方VTEP，就不需要多播了。
分布式控制中心架构会在每个VTEP所在的节点都运行一个agent，获取隧道通信需要的信息并以某种方式告诉VTEP。
1.7.7 自维护VTEP组

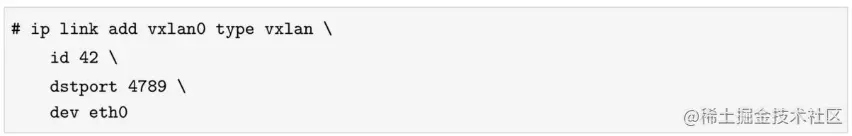

创建VXLAN网卡时，不使用remote或group参数：

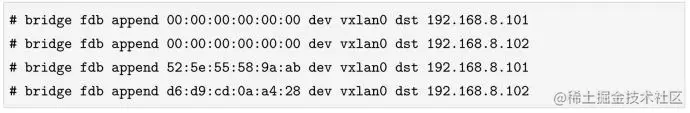

这个VTEP创建时没有指定多播地址，当第一个ARP请求报文发送时，我们可以手动添加默认的FDB表项，例如：
相当于手动维护了一个VTEP的多播组。
在所有节点的VTEP上更新对应的FDB表项，就能实现overlay网络的连通。使用一些自动化工具，定时更新FDB表项，就能动态地维护VTEP的拓扑结构。
这个方案存在一个问题：每次查找MAC地址要发送大量的无用报文，每次查询都发送N个报文，其中只有一个报文真正有用。
手动维护FDB表项
在创建VXLAN设备时添加了nolearning参数，这个参数告诉VTEP不要通过收到的报文学习FDB表项的内容，因为我们自己会进行维护：

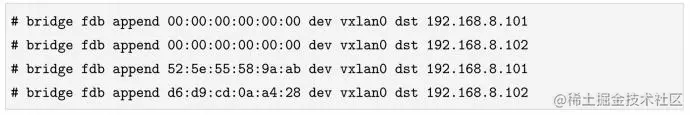

添加FDB表项，告诉VTEP容器/虚拟机MAC地址与对应主机IP地址的映射关系：
如果知道了对方的MAC地址，则VTEP搜索FDB表项就知道应该发送到哪个对应的VTEP了。这个情况还是需要默认的表项（那些全零的表项），在不知道容器IP和MAC的对应关系时，通过默认方式发送ARP报文查询对方的MAC地址。
和上一个方法相比，这个方法只是把自动学习FDB表项换成了手动维护（当然，实际情况一般是由自动化程序来维护），第一次发送ARP请求还是会往VTEP组发送大量单播报文。
手动维护ARP表项
Linux提供了一个解决方案，使VTEP可以作为ARP代理，回复ARP请求。只要VTEP知道对应的IP地址和MAC地址的映射关系，在接收到容器发来的ARP请求时就可以直接做出应答。

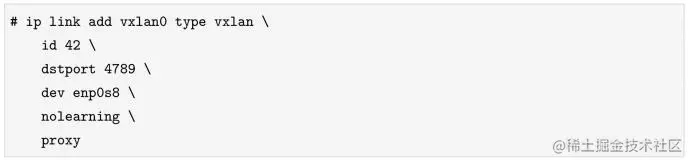

这条命令和上面的相比多了proxy参数，这个参数告诉VTEP承担ARP代理的功能，即如果收到ARP请求并且知道结果就直接做出应答。
当然，还是要手动更新FDB表项来构建VTEP组：
还要为VTEP添加ARP表项。所有要通信容器的IP地址和MAC地址的映射关系都要加进去：
当容器要访问彼此，并且第一次发送ARP请求时，这个请求并不会发给所有的VTEP，而是由当前VTEP做出应答，大大减少了网络上的报文。
借助自动化的工具做到实时的表项（FDB和ARP）更新，这种方法能高效实现overlay网络的通信。
动态更新FDB和ARP表项
前一种方法还有一个问题：必须提前添加所有容器到ARP和FDB表项中，但并不是所有的容器都会互相通信，有些表项（尤其是ARP表项）是用不到的。
Linux提供了另外一种方法，使内核能够动态地通知节点要和哪个容器通信，应用程序可以订阅这些事件。如果内核发现需要的ARP或者FDB表项不存在，则会发送事件给订阅的应用程序，这样应用程序可以从内核拿到这些信息更新表项，做到更精确的控制。

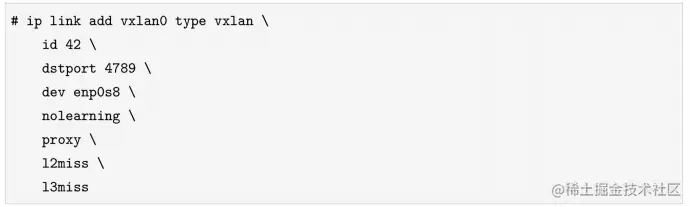

要实现这种功能，创建VTEP的时候需要加上额外的参数：
这次多了两个参数l2miss和l3miss：
- l2miss：如果设备找不到MAC地址需要的VTEP地址，就发送通知事件；
- l3miss：如果设备找不到需要IP对应的MAC地址，就发送通知事件。
ip monitor命令能监听某个网卡的事件：
如果从本节点的容器ping另外一个节点的容器，就先发送L3miss：

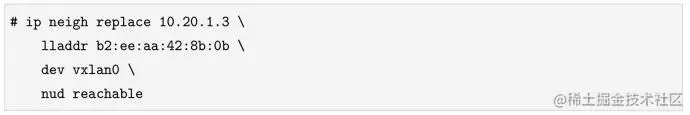

l3miss说明了VTEP不知道它对应的MAC地址，因此要手动添加ARP记录，如下所示：
nud reachable参数的意思是，系统发现它无效一段时间后会自动删除，无须用户手动删除。
这时还是不能正常通信，内核出现了L2miss的通知事件：
这个事件的含义是不知道这个容器的MAC地址在哪个节点上，所以要手动添加FDB记录：
在通信的另一台机器上执行响应的操作，两者就能ping通。
