概述
复用
-
一个信道只传送一个信号太浪费了
前面为了提高信号传输速率想了很多方法：提高信噪比、编码…
可否一个信道能同时传送多个信号来提高利用率：复用 -
复用

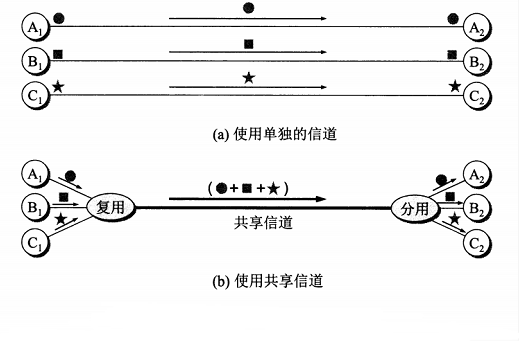

如下，A1，B1, C1 分别使用单独的信道 和 A2，B2, C2 通信，需要 3 个信道
复用技术就是：
在发送端使用一个复用器，让 A1，B1, C1 使用一个共享信道（高速信道）进行通信
在接收端使用分用器，把合起来传输的信息分别送到相应的终点
共享信道就是多个信号在同一信道里面各走各的路
比如
一个在地上走，一个在天上飞
你走我不走，你不走我走
先后走
轮流走等等 -
复用和分用 分别用到 复用器和分用器
复用器和分用器之间是用户共享的高速信道
二者作用相反
分用器把高速信道传送过来的数据进行分用，分别送交到相应的用户
频分复用 （FDM，frequency division multiplexing ）
-
描述

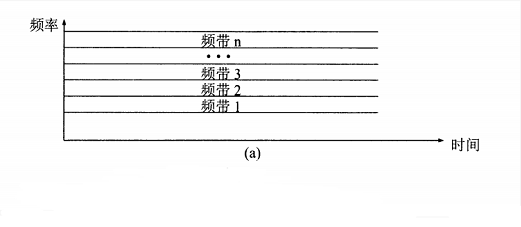

将 整个带宽（频率）分成多个频带，用户在通信过程中 始终 占用这个频带。
频分复用的所有用户在同一时间占用不同的带宽资源（频率）
-
在使用频分复用时
若每个用户占用的带宽（频率）不变，
当复用的用户数增加时，复用后信道的总带宽就跟着变宽
如传统电话通信每一个标准话路的带宽是 4 kHz（通信用 3.1 kHz 加上两边的保护频带），当有 1000 个用户进行 频分复用时，服用后的总带宽就是 4 MHz -
香农公式中
W 越大，频带越宽，就能将信道划分成更多的频带用来传输数据
因此 速率上限变大 -
频分复用和时分复用的技术都比较成熟，但不够灵活，时分信号更有利于数字信号的传输
时分复用（TDM，time division multiplexing ）
- 描述
所有参与复用的用户在 不同的时间 占用 相同的频带宽度
将时间划分为一段段等长的时分复用帧（TDM帧）
时分复用的每一个用户在每一个TDM帧中占用 固定序号的时间片，因此 TDM 信号又叫 等时信号

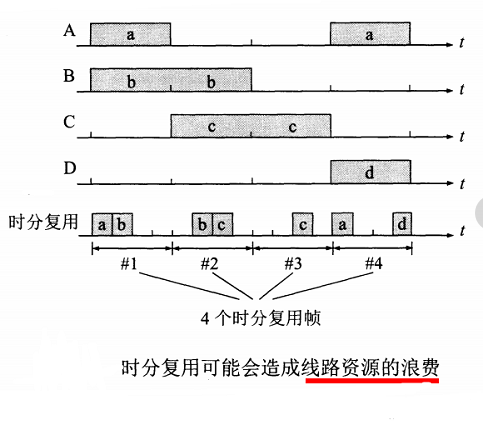

如下图，四个用户时分复用一个信道，每个用户占用 1 / 4 个 TDM帧
- 特点
频分复用和时分复用的技术都比较成熟，但不够灵活，时分信号更有利于数字信号的传输
当某个用户暂时无数据发送时（计算机数据的突发性和不规律性），在自己的时分复用帧（时隙）上，信道是空闲的
参与复用的其它用户也无法使用这个暂时空闲的线路资源
因此时分复用系统的利用率不高
- 在使用时分复用时
一个时分复用系统的每一个时分复用帧的长度是不变的
若 1000 个用户进行时分复用，每个用户分配到的时隙宽度就是一个时分复用帧的千分之一，时隙宽度非常窄
统计时分复用（STDM，statistic TDM）
-
描述
使用STDM 帧来传输数据
每一个 STDM 帧的时隙数小于连接在集中器上的用户数
各用户有了数据就随时发往集中器的输入缓存
然后集中器按照一定顺序依次扫描用户是否输入，把缓存中的输入数据放到 STDM 帧中，
没有数据的缓存就跳过去，当一个帧的数据放满了才发送出去。 -
举例
集中器 常使用统计时分复用系统

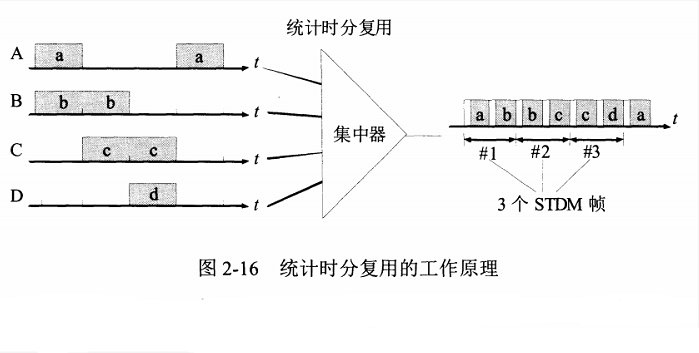

如下图：一个使用统计时分复用的集中器连接 4 个低速用户，然后将它们的数据集中起来通过高速线路发送到一个远地计算机
-
STDM帧 中的时隙不是固定地分配给某个用户，因此每个时隙中还必须要有
用户的地址信息，因此造成开销
如上图，输出线路上每个时隙之前的短时隙（白色）用于存放用户地址信息 -
使用统计复用的集中器相关
能提供对整个报文的存储转发能力（但大部分一次只能存一个字符或者比特）
能排队分配信道资源
还可具有路由选择、数据压缩、纠错等功能 -
特点
时分复用的改进，大大提高了信道的利用率
按需动态分配时隙，由此提高线路资源利用率
在输出线路上，某一用户所占的时隙并不是 周期性出现
若所有用户都不间断向集中器发送数据，那么集中器将无法应付，内部设置的缓存将溢出，因此集中器正常工作的前提是假定各个用户都是间歇工作
相比普通时分复用，有地址信息的额外开销
TDM帧 和 STDM帧 都是在 物理层 的 比特流 中划分的，和 数据链路层 的 帧 是两回事
统计时分复用又叫做 异步时分复用，普通的时分复用又叫 同步时分复用
