概述

刚开始接触医学图像处理，对窗宽窗位不是很了解，此篇仅为学习记录。

普通图像的灰度范围一般是256级，而医学图像基于其特殊性，灰度级较普通图像会高很多。人体组织在CT上能分辨出2000个不同的灰度，而人眼只能分辨16个灰度，将这2000个CT值用16阶灰度反应的话，人眼能够分辨的CT值则为2000/16=125Hu，即组织CT值相差125Hu以上，人眼才能分辨出来。但人体组织间的CT值通常相差不大，为了能够对CT值相差小的组织进行分辨，提出窗宽窗位的概念。

概念：

窗宽（window width）：表示所显示强度值的范围。简单来说就是范围。

窗位（window level）：表示图像灰阶的中心位置。简单来说就是中心。

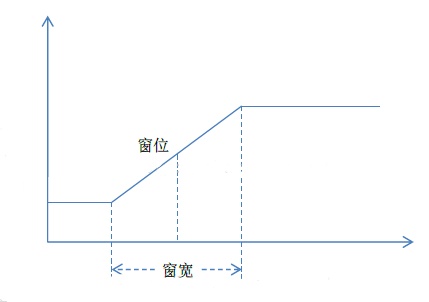

如上图所示：假设设定窗宽为400，当窗位为0时，CT值的范围则为-200~200；若窗宽不变，窗位为50时，CT值的范围则为-150~250；

用途：

正常人体组织CT值如上图所示，可以看到不同组织的CT值范围不同。

窗位的选择：在进行不同组织细微结构观察时，窗位可选择该组织的CT值范围中心。窗位的高低影响图像的亮度，窗位高，图像亮度呈黑色；窗位低，图像亮度呈白色。

窗宽的选择：假设某组织的CT范围为30-40Hu，为了突出该组织，可以将窗位设为35，窗宽设为10，低于30的显示全黑。高于40的显示全白。窗宽的宽窄影响了图像的对比度，举个例子，若窗宽为160Hu，那么两种组织相差160/16=10Hu以上时即可分辨出来；若窗宽为800Hu，那么两种组织要相差800/16=50Hu以上才能分辨出来。因此，窄窗宽对比度强，可分辨密度较接近的组织或结构，如脑组织。窗宽加宽则对比度变差，适用于分辨密度差别较大的组织，如肺、骨质等。
