概述

5G网络的整体架构

5G的网络架构主要包括5G接入网和5G核心网,其中NG-RAN代表5G 接入网，5GC代表5G核心网。
在这里插入图片描述
5G接入网(NG-RAN)
5G接入网主要包含一下两个节点：
1、gNB: 为5G网络用户提供NR的用户平面和控制平面协议和功能
2、ng-eNB：为4G网络用户提供NR的用户平面和控制平面协议和功能
其中gNB和gNB之间，gNB和ng-eNB之间，ng-eNB和gNB之间的接口都为Xn接口

gNB和ng-eNB的主要功能
1、无线资源管理相关功能：无线承载控制，无线接入控制，连接移动性控制，上行链路和下行链路中UE的动态资源分配（调度）
2、数据的IP头压缩，加密和完整性保护
3、在用户提供的信息不能确定到AFM的路由时，为在UE在附着的时候选择到AMF路由;
4、将用户平面数据路由到UPF
5、提供控制平面信息向AMF的路由
6、连接设置和释放
7、寻呼消息的调度和传输
8、广播消息的调度和传输
9、移动性和调度的测量和测量报告配置
10、上行链路中的传输级别数据包标记;
11、会话管理
12、QoS流量管理和无线数据承载的映射
13、支持处于RRC_INACTIVE状态的UE
14、NAS消息的分发功能
15、无线接入网络共享
16、双连接
17、支持NR和E-UTRA之间的连接

5G核心网（5GC）
5G的核心网主要包含以下几部分：
AMF：主要负责访问和移动管理功能(控制面)
UPF：用于支持用户平面功能
SMF：用于负责会话管理功能

AMF的主要功能
1、NAS信令终止
2、NAS信令安全性
3、AS安全控制
4、用于3GPP接入网络之间的移动性的CN间节点信令
5、空闲模式下UE可达性（包括控制和执行寻呼重传）
6、注册区管理
7、支持系统内和系统间的移动性
8、访问认证、授权，包括检查漫游权
9、移动管理控制
10、SMF（会话管理功能）选择

UPF的主要功能
1、系统内外移动性锚点
2、与数据网络互连的外部PDU会话点
3、分组路由和转发
4、数据包检查和用户平面部分的策略规则实施
5、上行链路分类器，支持将流量路由到数据网络
6、分支点以支持多宿主PDU会话
7、用户平面的QoS处理，例如，包过滤，门控，UL / DL速率执行
8、上行链路流量验证（SDF到QoS流量映射）
9、下行链路分组缓冲和下行链路数据通知触发

SMF的主要功能
1、会话管理
2、UE IP地址分配和管理
3、选择和控制UP功能
4、配置UPF的传输方向，将传输路由到正确的目的地
5、控制政策执行和QoS的一部分
6、下行链路数据通知

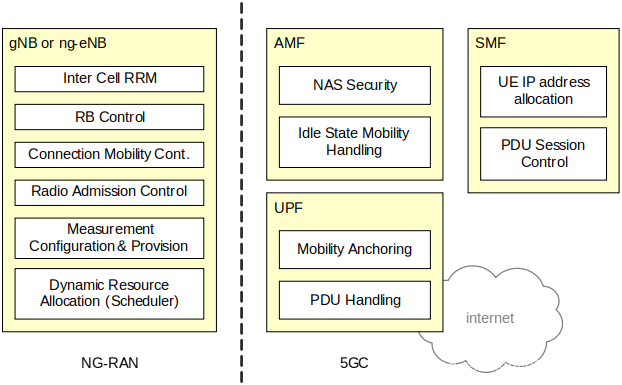

各个逻辑节点的主要功能图
在这里插入图片描述
