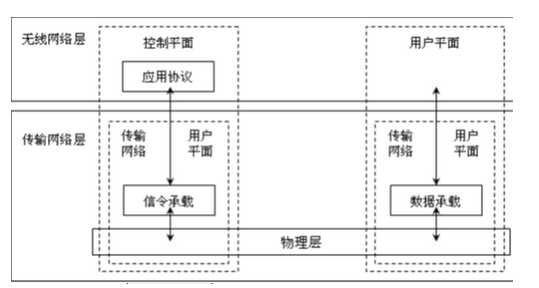

【LTE协议栈的两个面】

用户面协议栈——负责用户数据传输

控制面协议栈——负责系统信令传输

用户面主要功能：头压缩、加密、调度、ARQ/HARQ

控制面主要功能：
PDCH层完成加密与完整性保护；
RLC和MAC层功能与用户面中的功能一致；
RRC完成广播、寻呼、RRC连接管理、资源控制、移动性管理、UE测量报告与控制；
NAS层完成核心网承载管理、鉴权及安全控制

【用户平面与控制平面协议栈中共有的LTE层2】

LTE层2含有三种协议：
PDCP（Packet Data Convergence Protocol）：分组数据汇聚协议
RLC（Radio Link Control）：无线链路控制
MAC（Medio Access Control）：媒体接入控制

LTE层2主要功能：
调度、优先级处理、复用/解复用、HARQ；
分段/串接、ARQ；
头压缩、加密

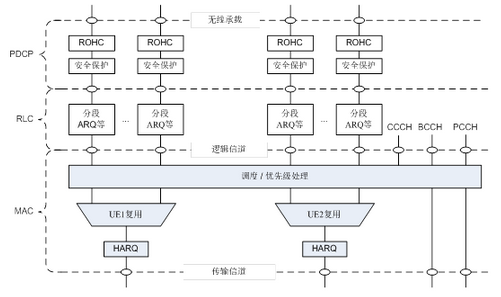

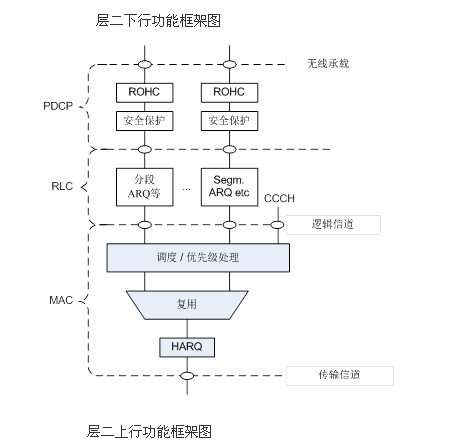

在这里插入图片描述

MAC、RLC、PDCP各自的功能如下：

MAC层的主要功能：

逻辑信道（logical channel）与传输信道（transport channel）之间的映射；
复用过程，即将RLC层的协议数据单元PDU（Protocol Data Unit）复用到传输块TB（transport block）中，然后通过传输信道传输到物理层。相反的过程即为解复用过程；
业务量测量报告；
通过HARQ纠错；
对单个UE的逻辑信道优先级处理；
多个UE间的优先级处理（动态调度）；
传输格式选择；
填充
RLC层的主要功能：

上层协议数据单元PDU的传输支持确认模式AM（Acknowledge Mode）和非确认模式UM（Un-acknowledge Mode）；
数据传输支持透传模式TM（Transparent Mode）；
通过ARQ纠错（无需CRC校验，由物理层提供CRC校验）；
对传输块进行分段（segmentation）处理，仅当RLC SDU不完全符合TB大小时，将SDU（Service Data Unit）分段到可变大小的RLC PDU中，而不用进行填充；
对重传的PDU进行重分段Re-segmentation处理：仅当需要重传的PDU 不完全符合用于重传的新TB大小时，对RLC PDU进行重分段处理；
多个SDU的串接（Concatenation）；
顺序传递上层PDU（除切换外）；
协议流程错误侦测和恢复；
副本侦测；
SDU丢弃；
复位；

【补充说明】

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
透明模式(TM)
不添加RLC头
可以分段/级联
非确认模式(UM)
必须添加RLC头
两种传送数据方式:检测且将没有出错的数据传递到高层;立即传递到高层
确认模式(AM)
必须添加RLC头
无错传递(通过重发机制保证)
顺序传递或无序传递(仅用于上行切换）
唯一传递(相同检测功能)

PDCP层的主要功能

用户平面的功能
复制代码头压缩/解压缩：ROHC（Robust Header Compression）；用户数据传输：接收来自上层NAS层的PDCP SDU，然后传递到RLC层，反之亦然； RLC确认模式AM下，在切换时将上层PDU顺序传递； RLC确认模式AM下，在切换时下层SDU的副本侦测； RLC确认模式AM下，在切换时将PDCP SDU重传；加密；基于计时器的上行SDU丢弃
```
1
2
3
4
5
6
7
8
9

头压缩/解压缩：ROHC（Robust Header Compression）；
用户数据传输：接收来自上层NAS层的PDCP SDU，然后传递到RLC层，反之亦然；
RLC确认模式AM下，在切换时将上层PDU顺序传递；
RLC确认模式AM下，在切换时下层SDU的副本侦测；
RLC确认模式AM下，在切换时将PDCP SDU重传；
加密；
基于计时器的上行SDU丢弃
```
控制平面的功能
复制代码加密及完整性保护；控制数据传输：接收来自上层RRC层的PDCP SDU，然后传递到RLC层，反之亦然。
```
1
2
3
4

加密及完整性保护；
控制数据传输：接收来自上层RRC层的PDCP SDU，然后传递到RLC层，反之亦然。
```
