NR/5G - CSI配置概述

CSI的配置项比较多，大致上先理清楚各个配置之间的关系。

• CSI-MeasConfig

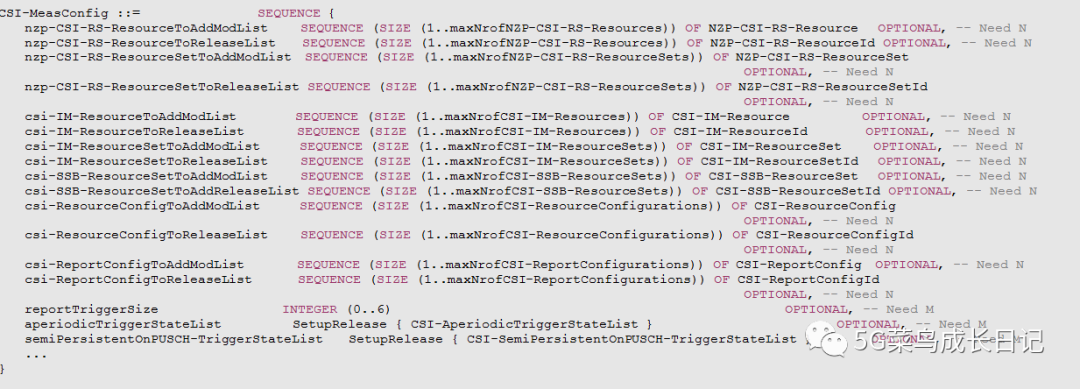

CSI配置在CSI-MeasConfig中，其中包含的子项很多。

• CSI-ResouceConfig

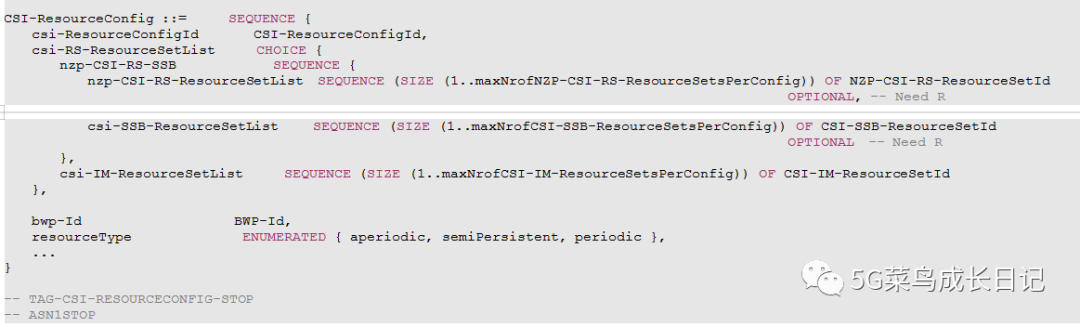

CSI-ResouceConfig，包含了标识CSI-ResourceConfigId，若干组NZP-CSI-RS-ResourceSet，以及若干组用于Beam Management和Report的SSB配置。

bwp-Id指示的是该下行CSI-Resource是哪个下行BWP的，以及Resource的类型。

Note - 如果resourceType不是非周期，则csi-RS-ResourceSetList数组的长度只能为1。

csi-RS-ResourceSetList

Contains up to maxNrofNZP-CSI-RS-ResourceSetsPerConfig resource sets if resourceType is 'aperiodic' and 1 otherwise (see TS 38.214 [19], clause 5.2.1.2)

• NZP-CSI-RS-ResourceSet

NZP-CSI-RS-ResourceSet中包含了若干nzp-CSI-RS-Resources。如果是非周期resource，则aperiodicTriggeringOffset表示DCI触发的非周期report关联的resource距离DCI的Slot间隔。

• NZP-CSI-RS-Resource

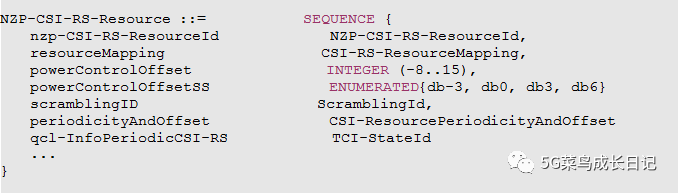

最后具体到NZP-CSI-RS-Resource，则其中配置了CSI-RS的时间位置，频域位置，功率等信息。

• CSI-SSB-ResourceSet

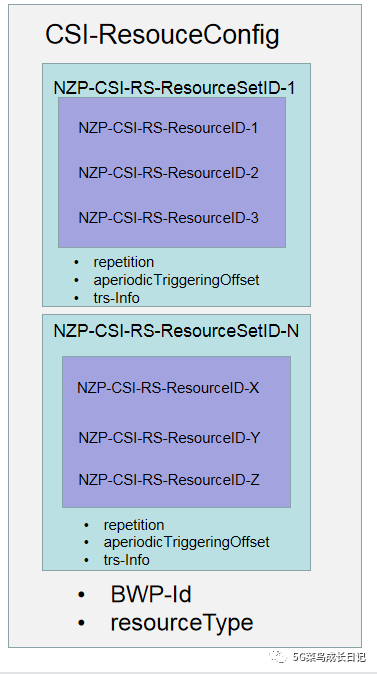

简单汇总成如下图示。

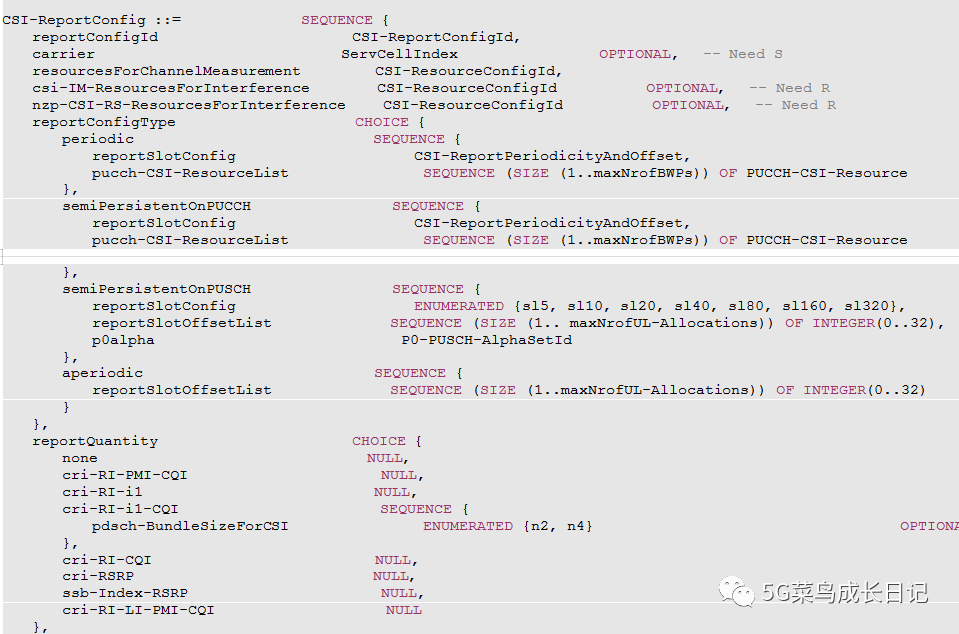

• CSI-ReportConfig

CSI上报部分配置

resourceForChannelMeasurement - 上报关联的下行CSI-Resource(s)，通过CSI-ResourceConfigId获得。

reportConfigType - 上报的类型，也分为周期，非周期，半持续

1. periodic - 上报的时间点，包括上报的周期，上报的Slot位置以及使用PUCCH反馈时候对应的PUCCH resource

2. semiPersistentOnPUCCH - 上报的时间点，包括上报的周期，上报的Slot位置以及使用PUCCH反馈时候对应的PUCCH resource

3. semiPersistentOnPUSCH - 上报的周期和PUSCH]距离激活上报的DCI的Slot间隔

4. aperiodic - 距离调度非周期CSI的DCI的Slot间隔，用于计算发送携带非周期CSI report的PUSCH发送位置

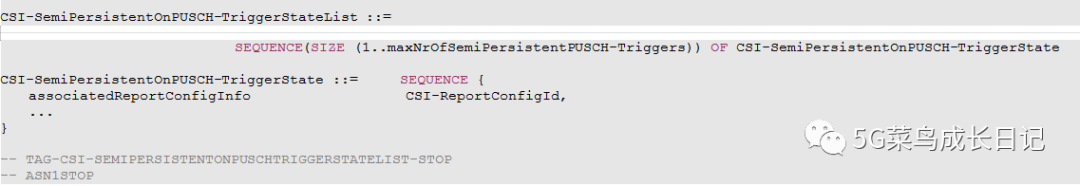

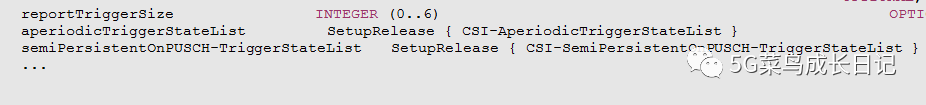

对于semi-Persistent和aperiodic，还会配置Trigger state List集合，需要结合其他方式来激活和触发。

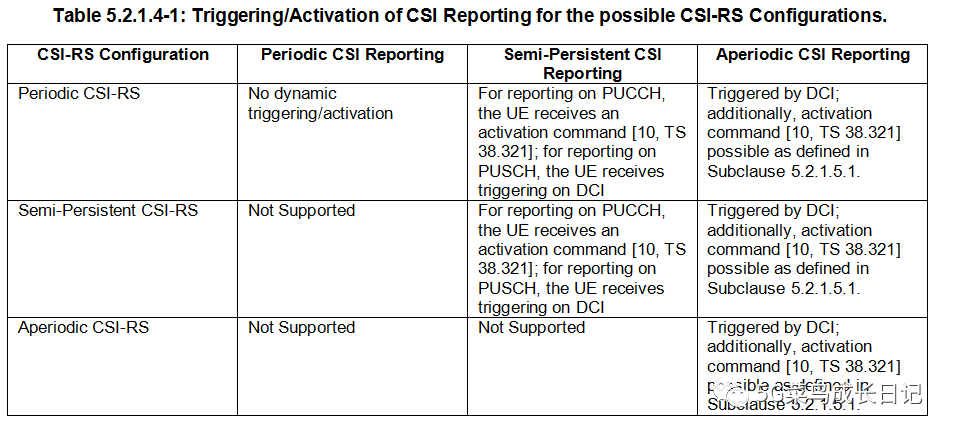

在38.214中的Table 5.2.1.4-1，可以看出-

Periodic CSI Reporting，不需要其它例如DCI trigger或者activation，只能关联到周期性的CSI-RS。

Semi-Persistent CSI Reporting，如果是在PUCCH上发送，则是通过MAC CE进行激活，如果是在PUSCH上发送，则需要通过DCI来触发，可以关联Periodic CSI-RS或者Semi-Persistent CSI-RS。

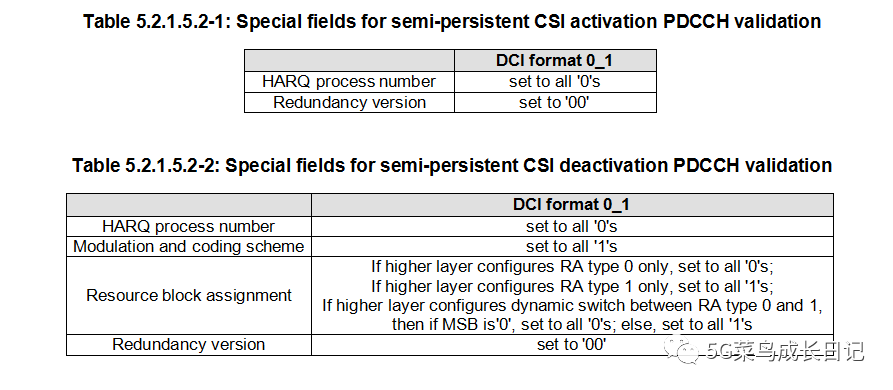

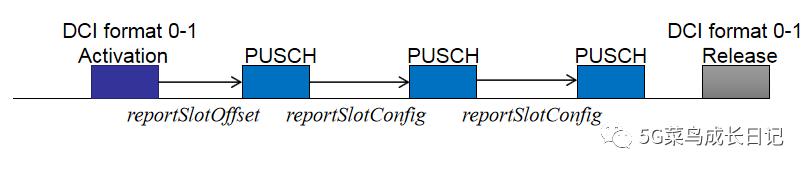

如果是在PUSCH上发送，则使用SP-CSI-RNTI加扰的DCI format 0-1进行激活，其中的CSI Request激活对应的Semi-Persistent CSI Reporting。激活和释放的条件如下。

如果是在PUCCH上激活，则使用MAC CE进行激活，发送的PUCCH resource在semiPersistentOnPUCCH中配置。

Aperiodic CSI Reporting需要通过DCI来触发，只能在PUSCH上发送，但是三种CSI-RS都可以关联。

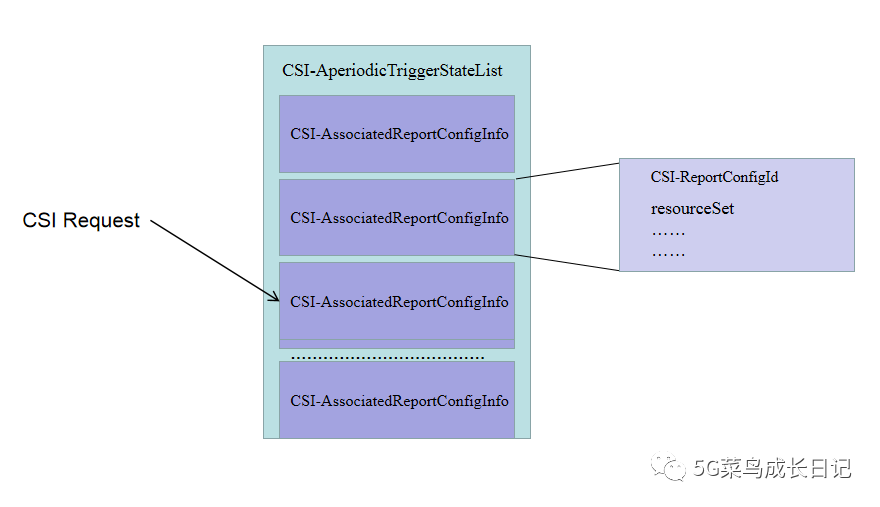

在DCI format 0-1中的CSI request来触发非周期CSI上报，比特数取决于reportTriggerSize。

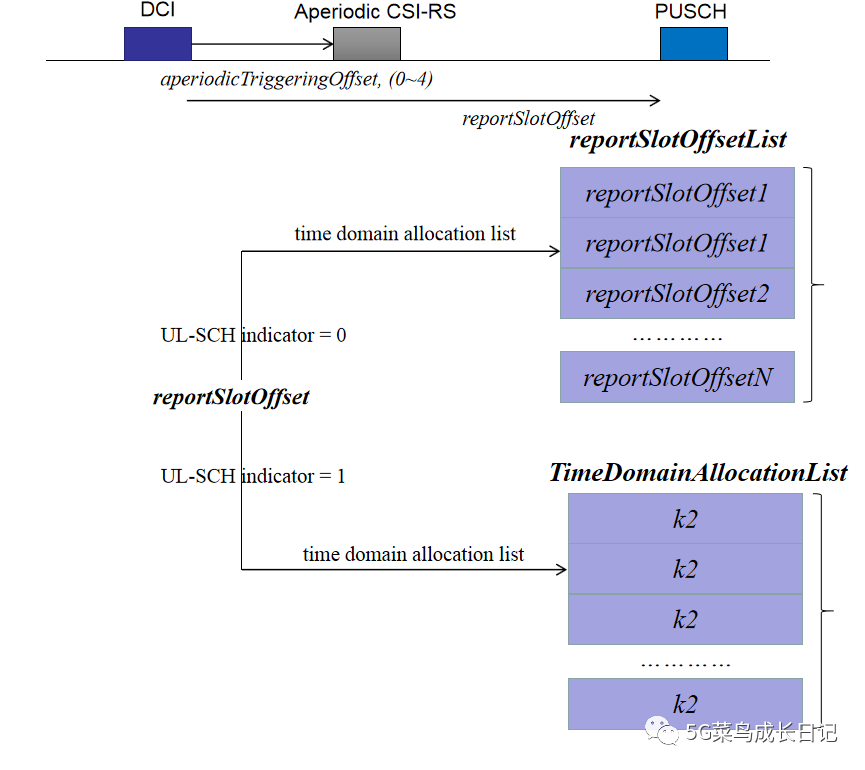

非周期PUSCH上报距离触发DCI的间隔由reportSlotOffset确定。

如果DCI中的UL-SCH indicator为0时候，这个时候PUSCH只承载的是非周期CSI，并不发送UL-SCH，使用DCI中的time domain allocation list field来索引reportSlotOffsetList获取对应的reportSlotOffset。

如果DCI中的UL-SCH indicator为1的时候，这个时候则使用K2作为reportSlotOffset。

                                                                           End    ​    ​    ​    ​    ​    ​    ​    ​    ​    ​    ​    ​    ​    ​
