[原]全桥移相(PSFB)原边电流突跌分析

PSFB的原边电流典型波形是：Green-CH2 Primary cuurent

在原边真正duty没有，即从1电平进入0电平时，按照正常思路应该是进入原边环流的过程。

此时漏感电流应该不会发生变化才是，但是为何进入0电平的瞬间电流会下跌？

其实，超前桥臂关之后的瞬间模型如下图：

Coss 即使原边mosfet的等效电容(输出)，Lr中的初始电流是I_Init_Lr，C_SR_EQU是二次侧

SR等效的Coss和原边变压器绕组的等效电容之和。

由此等效模型可以看出，超前桥臂关闭时，Coss电压为输入电压，Lr中电流为负载电流。即I_Init_Lr=I_load(负载等效为恒流源)。

那么，在lead leg关闭时，Coss以负载电流在外抽，而C_SR_EQU电压没有变化，那么在Lr两端出现一个负压，即出现Lr中的电流

发生突变，之后进入0电平即为环流。

这个电流突变，也可以等效为二次侧整流管等效寄生容的放电过程。



由上述问题的等效模型的分析，也可分析另外一种情况：原边绕组寄生电容过大导致原边电流在lead leg关闭瞬间会有个电流下跌，

并且恢复的凹坑。

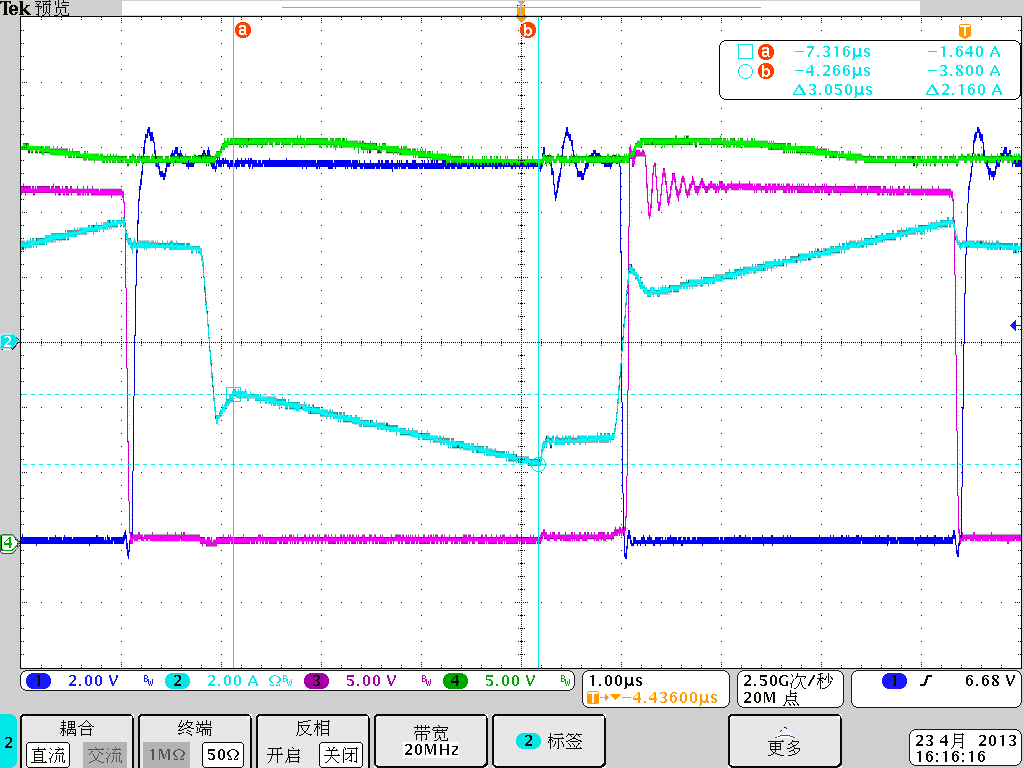

下图ch2-电流波形在lead leg关闭瞬间会有一个电流很大的凹坑：



这个过程肯定是，Lr两端电压出现负压，然后又变正。

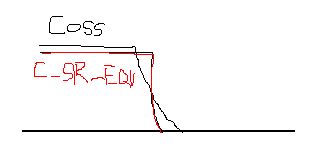

这是，Coss和C_SR_EQU两个电压下降过程中发生交叠的过程。

当Mosfet的Coss发生变化时，也会导致上述电流凹坑的出现。

解决的方法有一种：

　　1.减小整流管的等效寄生电容。

　　2.减小变压器原边绕组的寄生电容。

PS:高压绕组不可以使用PCB windding作为原边绕组使用。
