LTE物理层概述（4）-- LTE时间帧及资源块

1、LTE时间帧描述

图1所示为LTE物理层帧结构，理解LTE传输过程取决于清晰理解数据的时 - 频分布

图1 LTE帧结构

由图1可以看出：

• LTE 每帧长10ms，分为10个子帧，每个子帧长1ms；
• 每个子帧包含两个时隙，每时隙 T_slot 为0.5ms；
• Ts = 1 / ( 1500 * 2048）为基本时间单元，1个时隙 Tslot = 15360 * Ts = 0.5ms ；
• 任何一个子帧，既可以作为上行，也可以作为下行；
• 每个时隙包含若干个 OFDM 符号，这些 OFDM 符号：使用普通循环前缀时，OFDM 为 6 个符号；使用扩展循环前缀时，OFDM 为 7 个符号；

关于FDD、TDD以及上、下行帧结构配置，详细参考：

阿米尔C -- LTE帧结构https://blog.csdn.net/m_052148/article/details/51305338

2、LTE 时 - 频 分布

OFDM最吸引人的特点：对发送资源明确了 时 - 频 分布。在编码与调制之后，复调制信号的变体 - 物理资源元素，被映射到 “时 - 频 坐标系统 - 资源网格 ” 中。

资源网格 在 x轴方向为 时间，y 轴方向为 频率。x 轴的资源元素是与时间相关的 OFDM符号，y轴为与频率相关的 OFDM 符号。

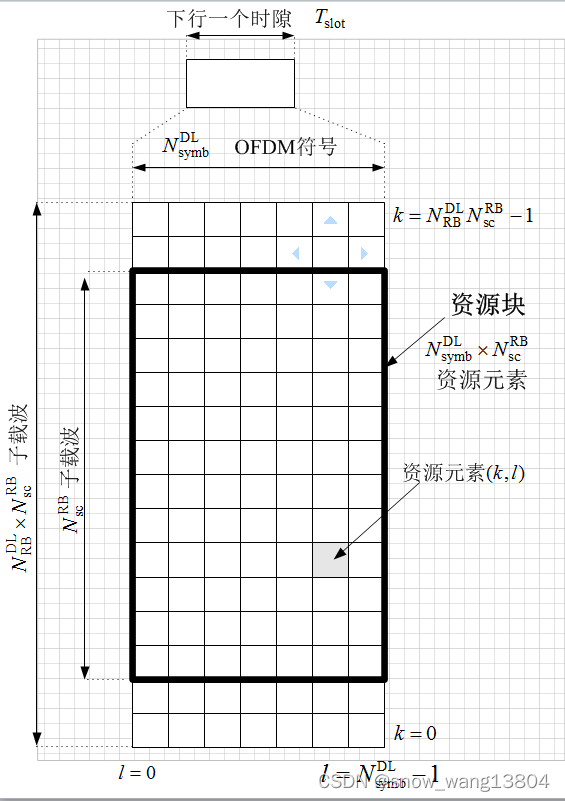

 图2  LTE 时 - 频 - 坐标系统 - 资源网格

由图2可知，一个时隙中传输的信号可以用资源栅格来表示，大小为   个子载波 和  个 OFDM 符号；

（1）  的大小取决于 小区中的上行传输带宽的配置， 满足：

         其中， 是下行传输的最小 和 最大 带宽；

（2） 一个 时隙 T_slot 的OFDM 符号个数 取决于 循环前缀长度 和 子载波间隔， 如下表所示：

                                                     表1  物理资源块参数

配置
常规CP	△f = 15KHz	12	7
扩展CP	△f = 15KHz	12	6
	△f = 7.5KHz	24	3

 （3）资源粒子

天线端口 p （p为端口序号） 上的 资源栅格中的最小单元叫做资源粒子（RE），它通过索引对（k, l）进行唯一标识：

分别表示在频域和时域的序号。在天线端口 p 上的每一个资源粒子（k, l）对应一个复数

 （4）资源块

资源块用于描述物理信道到资源粒子的映射。LTE 定义了两种资源块：物理资源块和虚拟资源块。

① 物理资源块

物理资源块定义为时域上  个连续的 OFDM 符号，以及频域上  个 连续的子载波。

 具体数值参见表1, 因此，一个物理资源块包含   个资源单元，时域上长度为1个时隙，频域上宽度为 180KHz；

物理资源块序号  和 一个时隙中资源单元 关系如下：

 ② 虚拟资源块

具有物理资源块同样的大小，LTE 定义了 两种类型的虚拟资源块：分布式传输的虚拟资源块，集中式传输的虚拟资源块。

集中式传输的虚拟资源块 直接映射到物理资源块上，；

分布式传输的虚拟资源块  按照   映射到 物理资源块上。 是一个无线帧中的时隙编号，一个子帧中的两个时隙上，虚拟到物理资源块映射的方式是不同的。
