概述

CSI-RS序列

参考信号笔记第一篇<5G NR - 参考信号(Reference Signal)学习笔记1 - Overview>提到物理信号和物理信道的区别：物理信号不承载任何上层数据，那参考信号承载的内容是什么？来自于哪里？

CSI-RS使用伪随机序列(pseudo-random sequence)生成，在每个RE的值(复数值，CSI-RS, DMRS for PBCH&PDSCH&PDCCH皆以QPSK调制)由如下公式决定(38.211 - 7.4.1.5.2)：

$r(m) = frac{1}{sqrt2}(1 - 2.c(2m)) + jfrac{1}{sqrt2}(1 - 2.c(2m + 1))$

c(i)是由31位长度的Gold序列表示的伪随机序列(38.211-5.2.1)，伪随机序列在一个时隙的各个符号( 是一个slot里的symbol序号 -- 0,1,...13)由如下公式初始化：

$c_{init} = (2^{10}(n_{symb}^{slot}n_{s,f}^u + l + 1)(2n_{id} + 1) + n^{id})mod2^{31}$

关于参考信号序列细节的生成，会在后面专门笔记讲解，本篇主要关注参考信号序列到物理层资源映射规则。

物理层资源映射规则

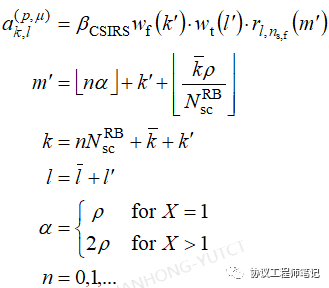

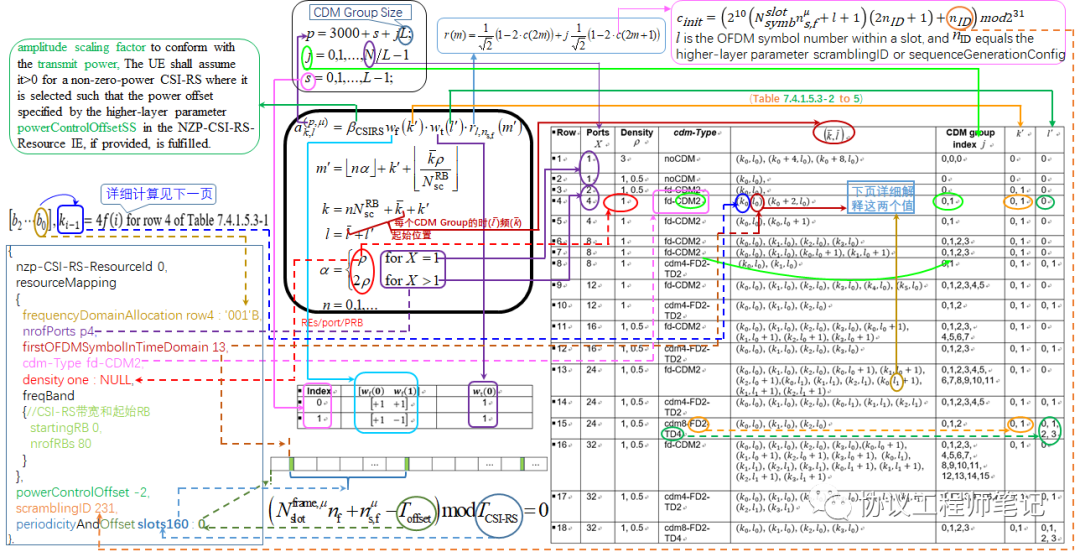

对于每个配置的CSI-RS, 协议规定序列r(m)按如下公式映射到RE的位置 $(k,l)_{p,u}$ ， $a_{k,l}^{(p,u)}$ 表示映射到Port p的RE $(k,l)$ 上的序列：

$k = 0$ 表示的是CRB-0的Subcarrier-0, $l$ 表示一个时隙内的符号位置，具体某个RE的位置由上面提到的如下两行计算：

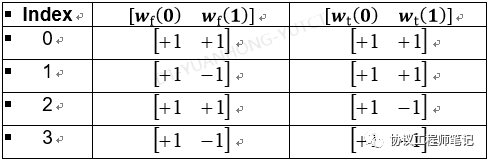

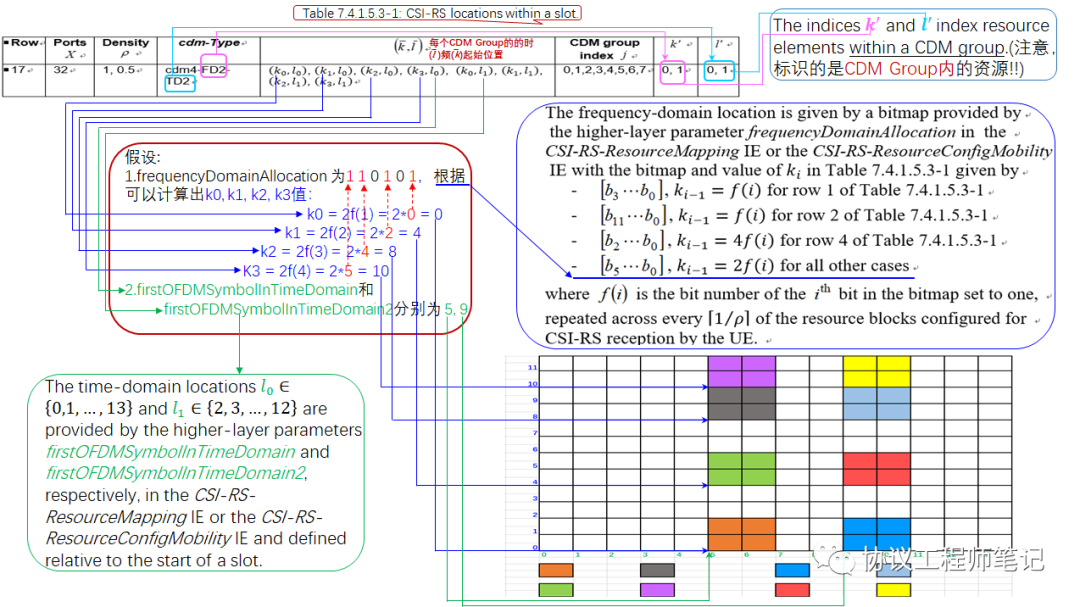

$k = nn_{sc}^{rb} + overline{k} + k{'}$ (频域位置 - 子载波)：

其中 $nn_{sc}^{rb}$ 中的n为CSI-RS所在的CRB index, $n_{sc}^{rb}$ 表示一个RB内的子载波(SC)数， $overline{k}$ 是各个CDM Group的子载波起始位置，其值可以由RRC配置的frequencyDomainAllocation计算出来， $k^{'}$ 是一个CDM Group内子载波的偏移量，我们上节讲到CDM的各个类型，比如FD-CDM2，那么 $k^{'}$ 就是0和1两个位置

$l = overline{l} + l{'}$ (时域位置 - 符号) ：

$overline{l}$ 是各个CDM Group的符号起始位置， $l^{'}$ 是一个CDM Group内的符号偏移量，比如CDM4-FD2-TD2，那么 $l^{'}$ 就是0和1两个位置

$m^{'}$ 表示sequence的索引，每个CDM Group重复相同的值。其中α取值分为ρ(port数X=1时)和2ρ(port数X>1时)两种情形的原因是：根据“Table7.4.1.5.3-1: CSI-RS locations within a slot”，port数为1的情形对应no CDM( $k^{'}$ 只有0值)，而port数大于1的情形是FD2( $k^{'}$ 有0,1两个值)，即每个CDM Group跨两个连续子载波。 ⌊ ${overline{k}rho }$ / ${n_{sc}^{rb}}$ ⌋ 用于ρ=3时每个CRB内的3个RE(比如CRB1: 3*1 + 0 + ⌊3*0/12⌋ = 0; 3*1 + 0 + ⌊3*4/12⌋ = 1; 3*1 + 0 + ⌊3*4/12⌋ = 2).
