高层协议栈——协议栈架构

基础协议栈

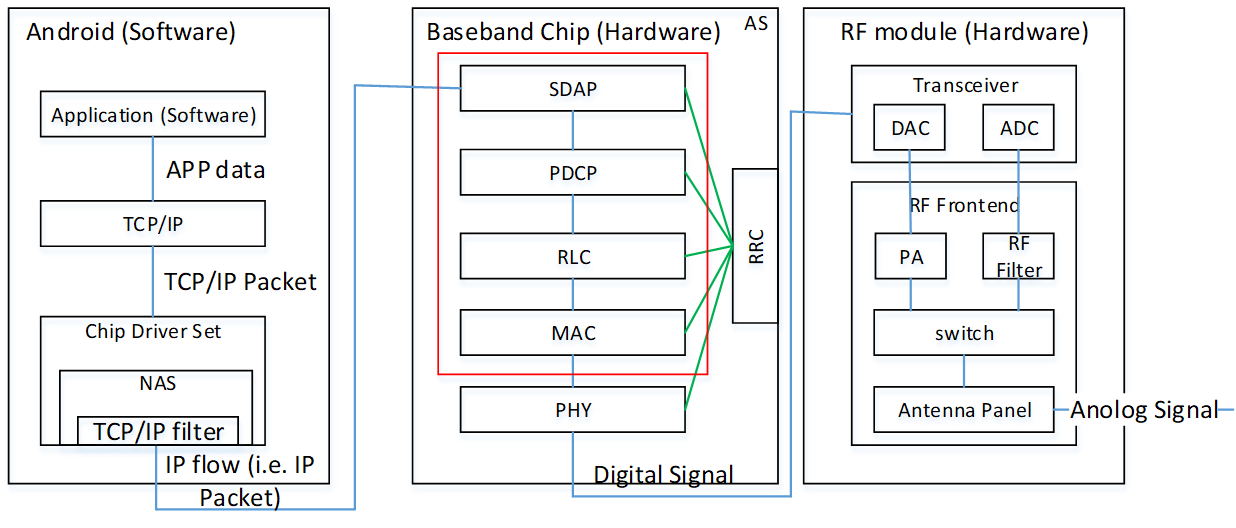

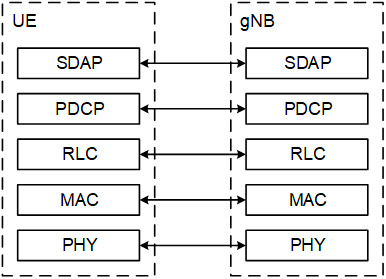

       上面这张图演示了终端侧数据包如何从APP发送出去。首先终端APP通过TCP/IP协议将数据发送到modem驱动，在modem中NAS会根据QoS策略过滤数据包，过滤后的数据包通过SDAP->PDCP->RLC->MAC->PHY发送到终端的射频单元，射频单元将数据信号转换成模拟信号发送到空中。

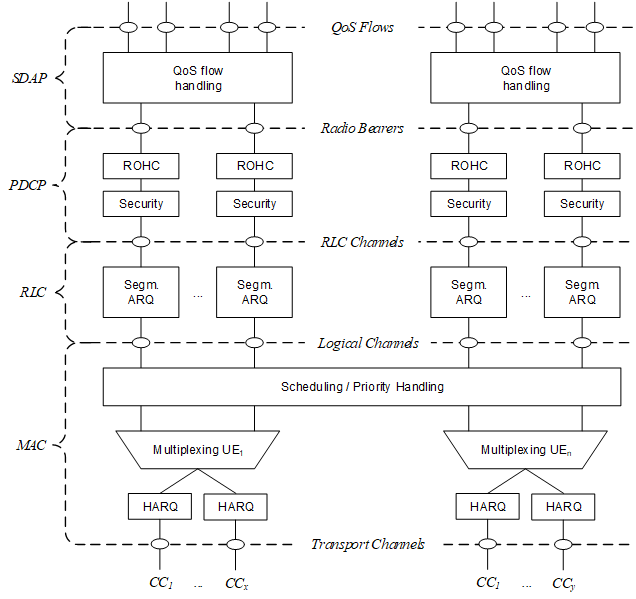

       modem的Layer 2由SDAP、PDCP、RLC和MAC组成，每个数据包在经过上面4个sub-layer时都会被添加/减去该层的包头，如下图所示：（这个过程类似我们的计算机4层网络结构）

协议层功能与接口

  配置了CA的Layer2下行

  配置了CA的Layer2上行

DRB+SRB

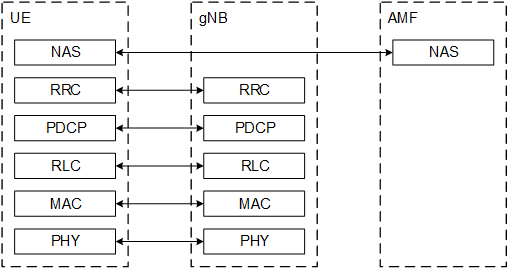

  控制面协议栈

  用户面协议栈

5G网络架构的协议栈影响

DRB无线协议架构——网络角度

RLC bearer: RLC and MAC logical channel configuration of a radio bearer in one cell group
MCG bearer: in MR-DC, a radio bearer with an RLC bearer only in the MCG
Split bearer: in MR-DC, a radio bearer with RLC bearers both in MCG and SCG
SCG bearer: in MR-DC, a radio bearer with an RLC bearer only in the SCG

从用户角度来看，存在三种无线承载：MCG bear, split bear, SCG bear

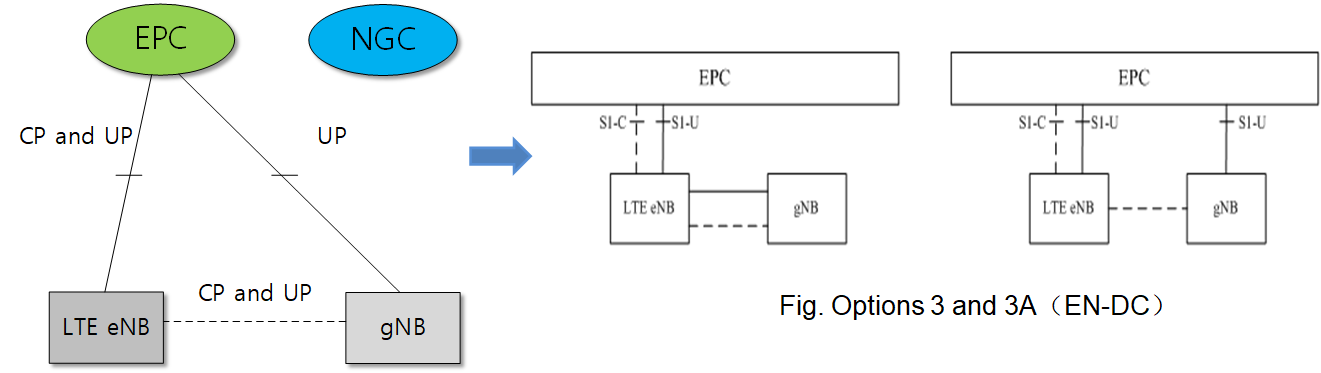

EN-DC

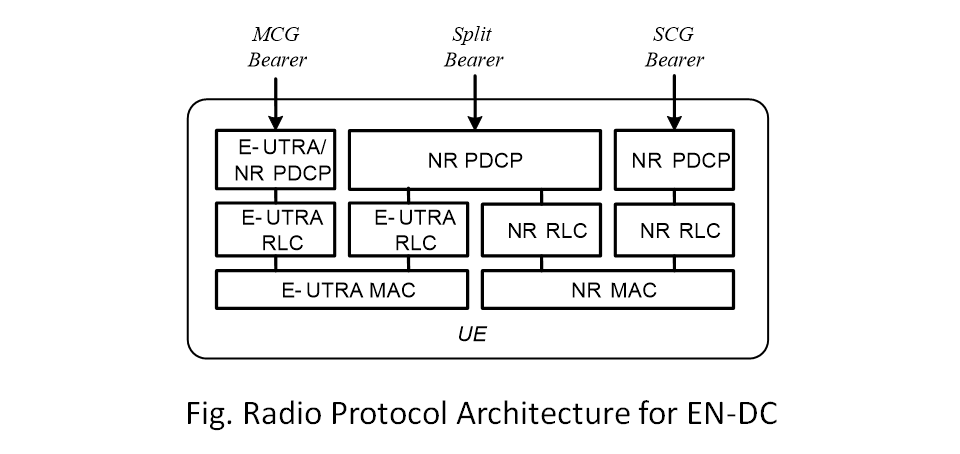

EN-DC下，对于MCG bear，网络可配置UE使用LTE PDCP或NR PDCP；对于SCG bear/split bear，UE使用的均是NR PDCP

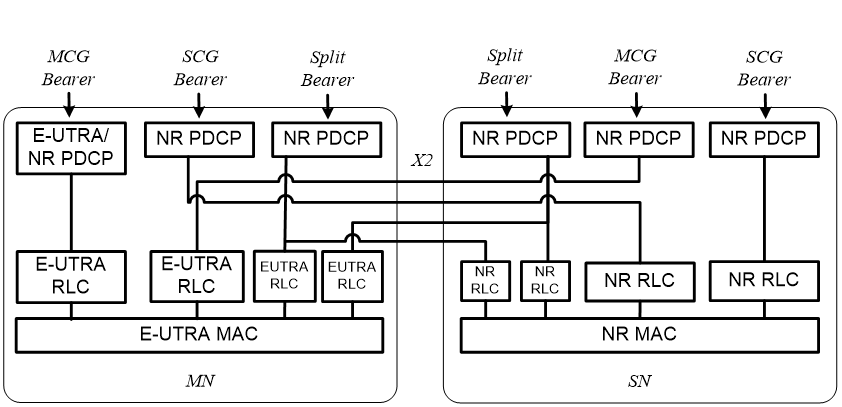

基站侧架构

终端侧架构

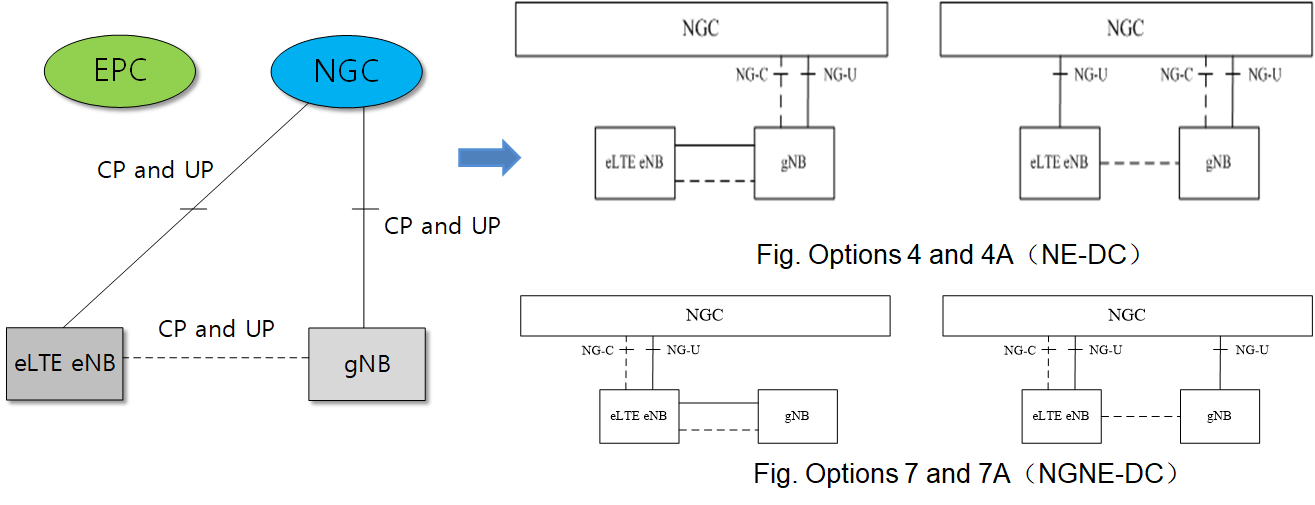

NGEN-DC,NE-DC

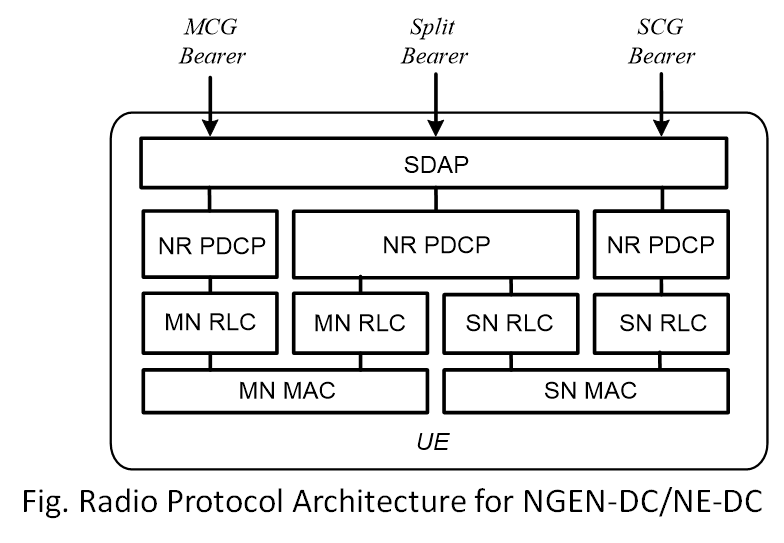

NGEN-DC/NE-DC下，对于三种无线承载，UE使用的均是NR PDCP

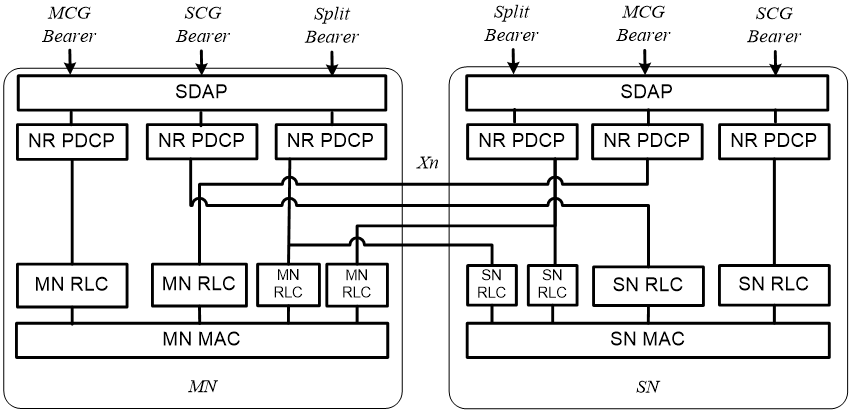

基站侧架构

终端侧架构

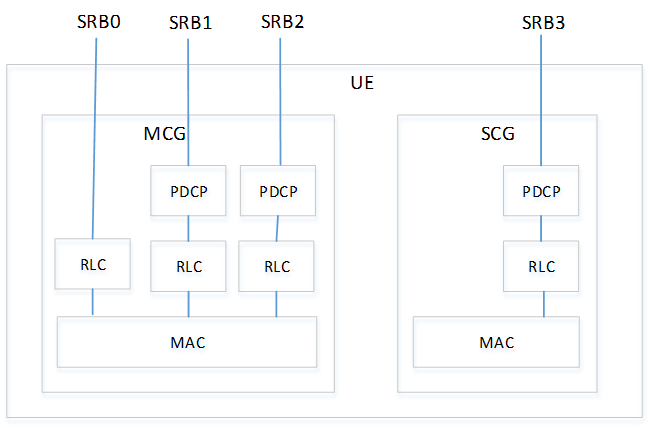

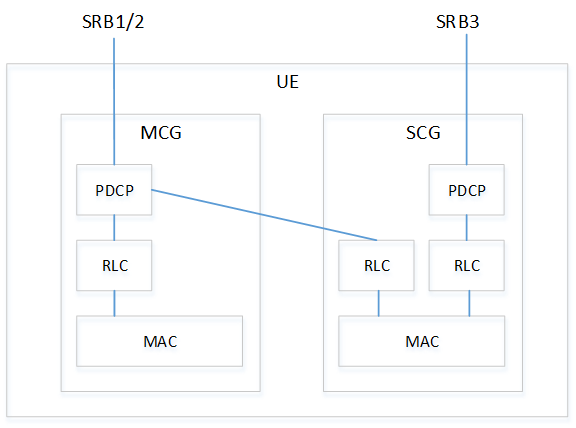

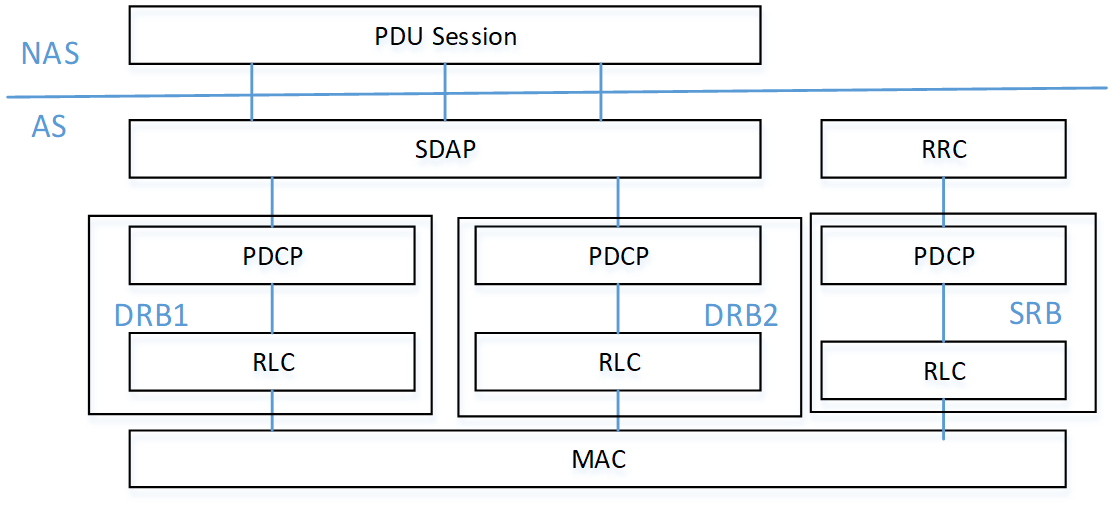

SRB无线协议架构

RB无线协议架构—duplicate SRB/DRB

【5G系列】SDAP (Service Data Adaptation Protocol)协议详解
【5G系列】PDCP (Packet Data Convergence Protocol)协议详解
【5G系列】RLC (Radio Link Control )协议详解
【5G系列】MAC (Medium Access Control)协议详解
