一、LoRaWAN MAC层数据包格式

二、Preamble

LoRaWAN默认前导码固定长度，为8个字节。

三、PHDR，PHDR_CRC 、CRC*

PHDR，PHDR_CRC 及载荷 CRC 域都通过射频收发器加入。–>硬件决定，不用管。
CRC*：CRC校验位

四、PHYPayload

4.1 MHDR

MHDR ：一个字节，指定了消息类型(MType)和帧编码所遵循的LoRaWAN规范的主版本号(Major)。

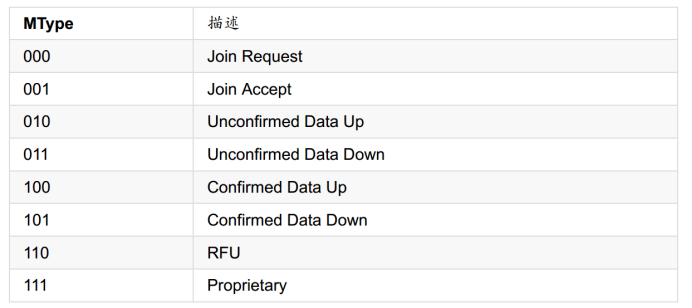

(7…5)MType：指定消息的类型

(4…2)RFU：保留位

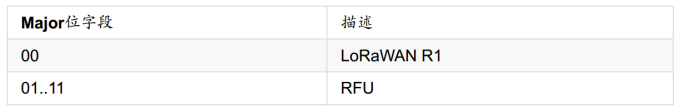

(1…0)Major：

4.2 MIC

4个字节、消息校验码

4.3 MACPayload

4.3.1 FHDR（帧头）
4.3.1.1 DevAddr
四个字节、终端短地址，由LoRa server随机定/开发人员，每个设备一个终端地址
4.3.1.2 Fctrl
一个字节、上行下行有所不同
上行

下行

ADR：自适应数据速率的控制
FPending：只在下行交互中使用，表示网关还有挂起数据等待下发，需要终端尽快
发送上行消息来再打开一个接收窗口。
FOptslen:如果FOptsLen为0，则FOpts为空。在FOptsLen非0时，则反之。

4.3.1.3 Fcnt
包含了上行链路计数器与下行链路计数器

4.3.1.4 Fopts
FOpts字段存放MAC命令，最长15字节 ;相关内容看另一章节【MAC Commands】

4.3.2 FPort
端口字段不能拿为空，取值范围：1~223

4.3.3 FRMPayload
FRMPayload ：MAC帧载荷加密

实际上笔者这里理解为可以存放应用数据的地方，如：你要发送的传感器数据！
LoRaWAN数据发送会经过一个格式转换过程：
byte[] (Node)
-> AES128 Byte[] (Node)
->base64(rxpk.data GW)
->base64 Decode & AES128 Decode(Server)

五、笔者使用案例

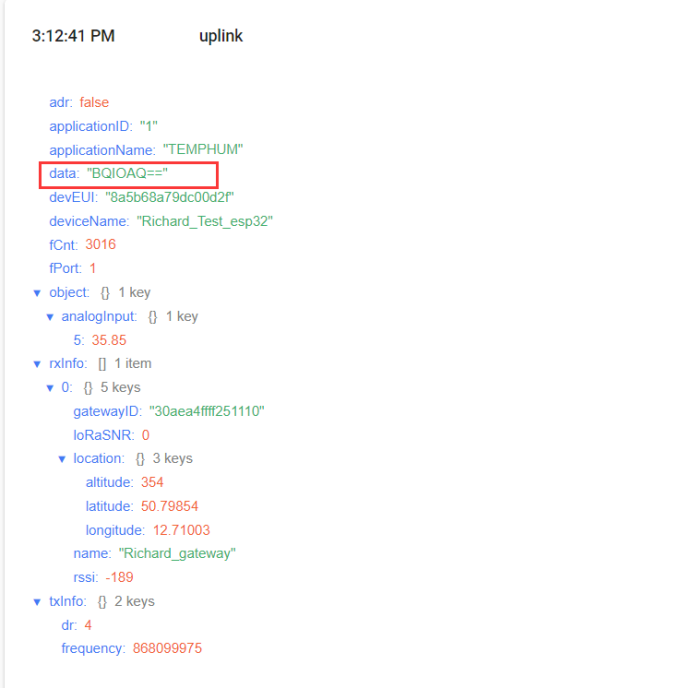

网关直接给LoRa Server发送数据，data:“BQIOAQ==”；
data经过Base64编码转换得到
x05 x02 x0e x01
该要经过小端格式转化，十六进制数据为：0x0205、0x010e；十进制数据为：517、270；
也就是我要的温湿度数据 Temp = 51.7 °C RH = 27.0 %
