802.11帧--MAC头部

-
　　一、概述
　　802.11帧由三个基本部分组成：
　　1. MAC头部：包括帧控制(Frame Control)、持续时间、地址信息、序列号等，不同类型的帧MAC头字段也是不一样的(不同帧中有些字段属于可选字段)；
　　2. 可变长的帧实体：帧的实体根据MAC头中的type和subtype不同而不同；
　　3. 帧检验序列FCS：32bits的CRC，校验MAC头以及帧主体；

　　
　　二、帧控制(Frame Control)

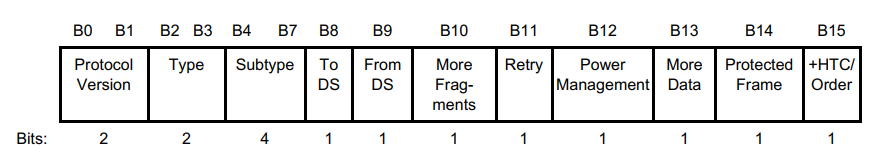

　　本字段共占2字节（16bits），根据不同类型的帧也有不一样的形式，主要是两种：一种是Control Frame Extension帧（Type=01，Subtype=0110），还有一种就是除Control Frame Extension帧之外的其他帧，本文暂不讨论Control Frame Extension帧的Frame Control字段，其余帧的Frame Control字段如下所示：

　　1. Protocol Version：MAC版本，占2bits，当前只使用了00，其余值全部保留；
　　2. Type：帧类型，占2bits，在《帧分类》中有详细描述；
　　3. Subtype：帧子类型，占4bits，在《帧分类》中有详细描述；
　　4. To DS & From DS：一般这俩个字段组合使用，不同的帧类型他们的含义不一样，如下所示：

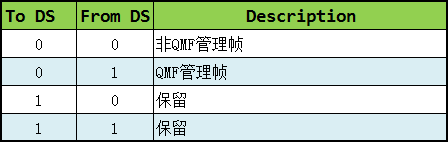

　　　1) 管理帧：利用这两个字段标识是否为QMF管理帧，当前的使用情况如下：

　　　2) 控制帧：Control Frame Extension帧中未定义，其他的控制帧中，该字段的值总是To DS=0 & From DS=0；
　　　3) 数据帧：这两个字段被用来标识数据的传输方向，如下所示：

　　5. More Fragments：占1bit，如果当前帧主体部分经过mac层分片（类似ip数据包的分片），除最后一片外，之前的每个数据包该字段设置为1；
Note：控制帧不可能被切割，该字段固定为0。
　　6. Retry：重传帧标志，占1bit，任何重传的帧会将该字段设置为1，以协助接收端剔除重复的帧；
　　7. Power Management：电源管理模式，占1bit，AP发送的所有帧，该字段处于保留状态（暂未使用），sta使用该字段表示发送完当前帧后，如果该字段为1，sta将进入省电模式，否则表示sta将是清醒状态；
Note：如果sta还未关联上ap，则sta发送的管理帧该字段也是处于保留状态，不使用。
　　8. More Data：标识ap是否还有帧需要发送给sta，占1bit，ap可能为省电的sta缓存了若干帧，该字段设置为1表示ap至少还有一个帧需要发送给该sta；
　　9. Protected Frame：标识帧主体是否加密，帧1bit，一般该字段只用于数据帧，而且不携带具体数据的数据帧（no data），该字段总是为0；
　　10. +HTC/Order：占1bit，设置为1的两种情况（其他情况，该字段都设置为0）：
　　　1) 在非qos数据帧分段传送时，表示接受者应该严格按照顺序处理该帧；
　　　2) 在qos数据帧或者管理帧中，如果TXVECTOR参数中包含HT_GF、HT_MF或VHT，表示当前帧中有HT控制信息；
　　
　　三、Duration/ID
　　持续时间/ID字段占16bits，根据不同帧的类型和子类型，它的含义也不同：
　　1. 对于PS-Poll控制帧：bit0~bit13标识AID，bit14和bit15均设置为1；
　　2. 免竞争期间所发送的任何帧，该字段会被固定设置为32768，bit0~bit14为0，bit15为1；
　　3. 设定NAV：当bi15t被设置为0时，duration/ID位会用来设定NAV，数值代表目前所进行的传输预计使用介质的时间，单位是微秒；

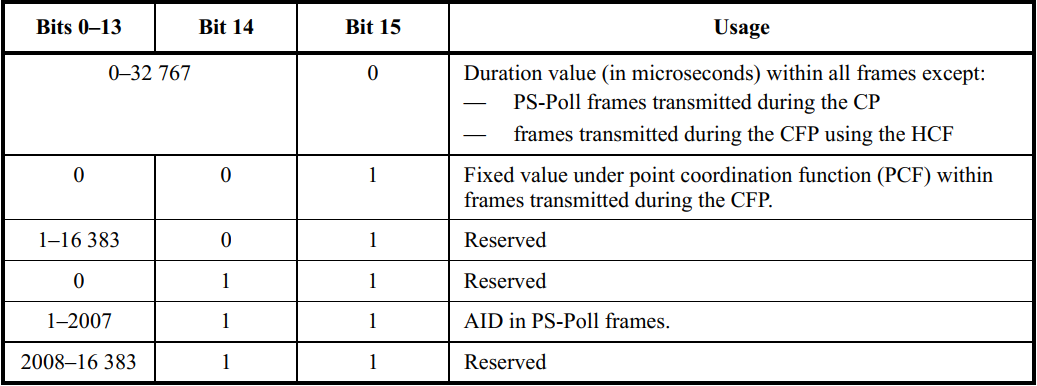

　　IEEE802.11-2016中定义如下所示：

　　
　　四、Address
　　802.11在mac头中设计是4地址格式，主要是用来标识5个信息：BSSID、SA、DA、TA、RA。
　　1. 地址信息
　　　1) RA：receiving STA address，Address1，标识的是当前帧的接收方，这个接收方不一定是该帧的最终客户端，可能需要由接收方进行中转；
　　　2) TA：transmitting STA address，Address2，标识的是当前帧的发送方，这个发送方不一定是产生该帧的原始客户端，可能只是由该发送方转发的而已；
　　　3) DA：destination address，Address3，标识的是当前帧中MSDU或AMSDU的最终目的地址，跟以太网头的DA是一样的含义；
　　　4) SA：source address，Address4，标识的是传输当前帧中MSDU或AMSDU的原始地址，跟以太网头的SA是一样的含义；
　　2. BSSID信息并没有单独整一个Address，它由SA、DA、TA、RA中的一个标识BSSID，不同的帧中由谁来标识BSSID并不固定；
　　3. 地址格式
　　　1) 管理帧：使用3地址格式，与使用3地址的数据帧一样；
　　　2) 控制帧：使用1地址格式，比如ACK、CTS帧，其它大部分控制帧使用2地址格式；

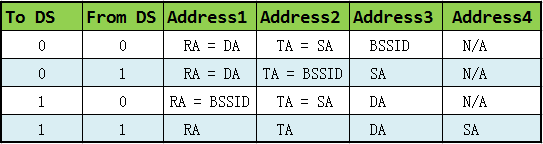

　　　3) 数据帧：使用3地址或者4地址格式，具体如下：

　　
　　五、Sequence Control
　　顺序控制由两个部分组成，分别为Sequence Number、Fragment Number，共帧16bits，主要用于管理帧和数据帧中重组帧片段以及丢弃重复帧，控制帧未定义该字段：
　　　1) Sequence Number：802.11为每一个MSDU或A-MSDU分配一个顺序编号，占12bits（bit4~bit15），每发送一个MSDU或A-MSDU，顺序编号加1；
　　　2) Fragment Number：如果MSDU进行了分片发送，则体现在片段编号上，占4bits（bit0~bit3），未分片的情况该字段设置为0，否则第一个片段分配为0，后续每个片段依次加1；
