概述

物理信道类型概述

物理信道负责编码、调制、多天线处理以及从信号到合适物理时频资源的映射

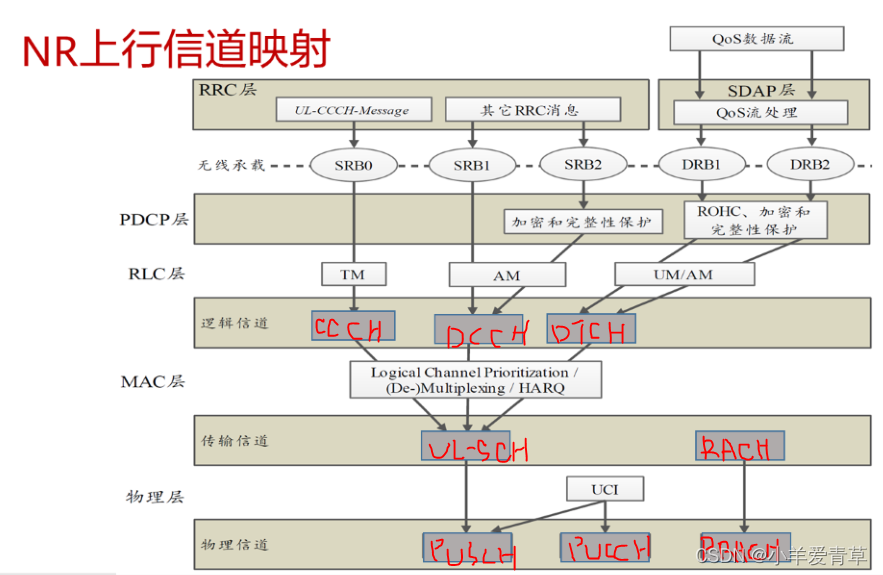

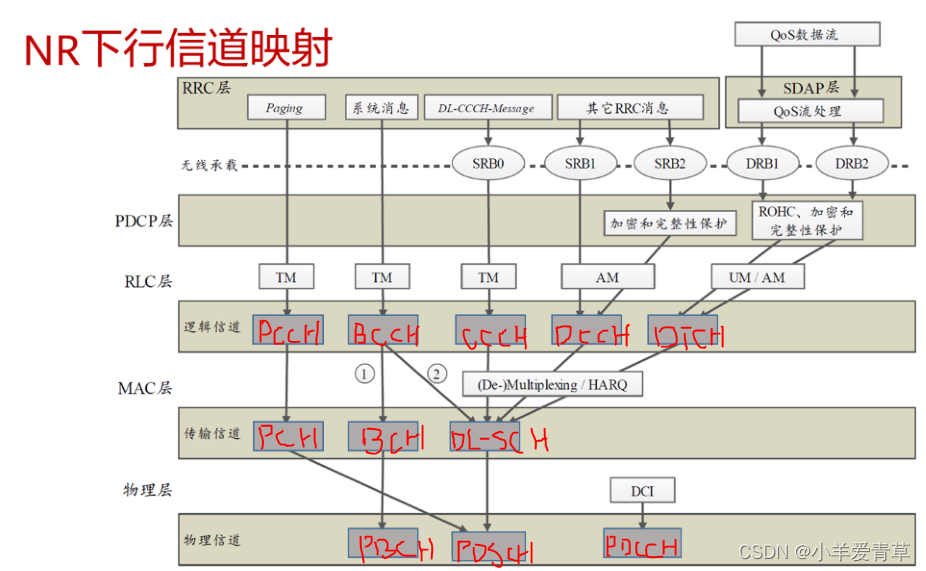

上下行信道映射

在这里插入图片描述

上下行信道/信号功能

下行信道：

PBCH：承载系统广播消息
PDCCH：用于上下行调度、功控等控制信令的传输
PDSCH：承载下行数据，包括公共的信令以及用户的信令及数据

和LTE相比，NR的下行信道减少了PCFICH和PHICH，PHICH在5G中由DCI代替，PCFICH传PDCCH符号数在5G中通过RRC信令下发。

下行信号：

SS：用于符号同步和小区搜索
DMRS：用于下行数据解调、时频同步等，包括PBCH DMRS，PDCCH DMRS以及PDSCH DMRS
PT-RS：高频场景下用于时频跟踪
CSI-RS：用于下行信道测量，波束管理以及低频场景下的时频跟踪等

上行信道：
PRACH：用于用户随机接入请求信息
PUCCH：用于HARQ反馈、CQI反馈、调度请求指示等L1/L2控制信令
PUSCH：承载上行用户数据

上行信号：

DMRS：用于上行数据解调、时频同步等
PT-RS：用于高频场景下，上行相位噪声跟踪和补偿
SRS：用于上行信道测量、时频同步、波束管理等

关于信号的通俗理解

SS：是接入时用
PT-RS：5G因为会用到高频，20-30GHZ的毫米波，而高频信号会产生相位噪声，为了纠正这种相位噪声，上下行引入了PT-RS进行纠偏。

SRS：是上行独有的信号，为了推测信道质量，SRS是固定的，GNB知道它长什么样子，UE发射出来，经过空中传递，等GNB收到了后和原版一对比，就知道了无线环境长什么样子。接下来再使用这个子载波传用户数据时就能进行补偿修正了。通过SRS，GNB是知道哪个位置的UE在哪些子载波上的信道环境比较优良，对于这些UE，可以专门挑出位置差异较大的出来配对，开MU-MIMO，就是往两个位置用同一频率发上下行，增加小区的容量。

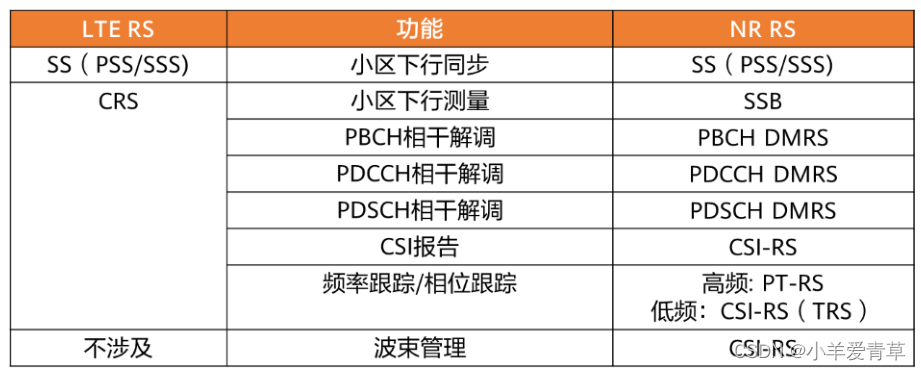

因为无线环境变化有“时间选择性”和“频率选择性”，就是干扰只在某些频率特别大，而且干扰的时间是不固定的，这也就意味着RS不能只发一次，而是要周期性地发，并且要尽量均匀分布在频段里，这样的RS才有意义。在4G时代，RS是固定位置，每隔3个子载波就放一个，就是CRS，但其实很占用时频资源，所以5G这里做出了改善。

首先是把RS功能进行细化，像小区信号测量、MIMO开启判断这种还是要有，在5G里叫CSI-RS
而用于信道解调的RS就细分成了针对信道的DMRS，比如PBCH DMRS。
