寻呼（一）

1.为什么需要寻呼？

为了尽可能实现低功耗，在UE没有激活业务时，会切换到节能的状态（LTE中时空闲状态，NR中空闲、非激活状态），都会缩减UE的功能（比如断开控制面连接），这时候核心网不知道UE的精确位置（在哪个小区），没办法进行数据传输。所以核心网有UE的数据到达时，需要通过某种机制找到UE

2.寻呼需要解决什么问题？

在什么范围内寻呼UE? 在什么时间寻呼UE？ UE怎么简单快速有没有被寻呼、谁在寻呼？

3.寻呼的基本原理：

网络侧：NG-RAN/核心网传递过来寻呼消息，网络侧利用PDCCH指示的PDSCH承载寻呼消息

UE：在非连续周期内（DRX）对PDCCH进行监控，接受发送给自己的寻呼消息并触发RACH进入连接状态

从物理层看：寻呼消息和普通消息的流程和处理方法相同：通过PDCCH通知UE在对应的PDSCH获得用户数据（区别：寻呼PDSCH承载的是上层信令，数据传输PDSCH承载用户数据）

4.UE接收寻呼信号的流程：

计算出可能发出寻呼的位置PO、PF => 监控对应子帧的PDCCH => 存在P-RNTI => 根据PDCCH指示的RB分配和调制编码格式，从对应的PDSCH上获得寻呼消息 => 根据寻呼消息里携带的UE ID判断寻呼消息是不是寻呼的自己

名词解释：

• 寻呼时机（PO）是一个子帧，其中可以在PDCCH上发送寻址寻呼消息的P-RNTI。
• PF是一个无线电帧，可以包含一个或多个PO
• P-RNTI：PNTI是NR中用作某种目的的临时标识符（有许多种：P-RNTI、SI-RNTI（用来标识系统信息广播）、RA-RNTI（用来标识随机接入应答）等等等等），P-RNTI用来标识寻呼和系统信息更新通知。

5.怎么得到PF、PO？ 通过计算：

PF：（SNF+PF_offset）mod T = （T div N）* （UE_ID mod N）

PO： i_s = floor(UE_ID / N) mod Ns

参数解释：

• SFN：（变量）系统帧号

• T：（常量）UE的非连续接收周期；如果系统设置了，则T为最小周期值，没配置就是系统默认值；意义：周期为T，则周期T内有T个系统帧

• N：（变量）DRX周期T内PF的数量（称为PF密度）

• UE_ID：（变量）IMSI mod 1024 （IMSI：国际移动用户识别码）

• Ns：（变量）在一个PF的PO数目

• PO：36.304 对PO的定义如下

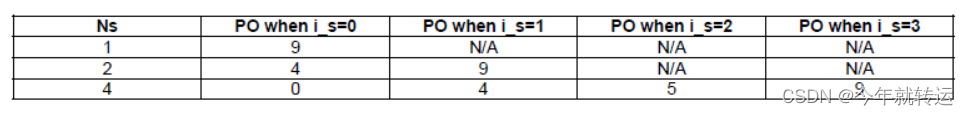

  表格解释：
  当Ns＝1时，在一个寻呼帧内只能有一个寻呼机位置（只有一个子帧承载寻呼消息），子帧编号为9。
  当Ns＝2时，在寻呼帧内可以有两个寻呼位置（其中携带寻呼消息的两个子帧），并且子帧号是4和9。
  当Ns＝4时，在寻呼帧内可以有四个寻呼位置（其中携带寻呼消息的四个子帧），并且子帧编号为0、4、5和9。


6.公式意义：

PF：SNF mod T = （T div N）* （UE_ID mod N）

• （UE_ID mod N）：对UE_ID取N的模；实际意义：将不同UE_ID编号的UE均匀分配到N个PF中。

• （T div N）：把T个系统帧等分成N份，返回每份包含的帧数；实际意义：N个PF平均的分配到T的系统帧内。

• （SNF mod T ）：对SNF取T的模；实际意义：将不同SNF编号的帧均匀分配到T个小组中。

实际意义：将不同的UE_ID的UE均匀分布在N个PF中，且N个PF也均匀地分布在T内。

PO： i_s = floor(UE_ID / N) mod Ns

• 本终端的PO在PF上的位置编码

7.对公式的举例说明：

​ 参数设置：T=320ms(32个系统帧)；N=half T，（16个PF）

​ 问题：给出UE_ID从0-47的UE在SFN#1~#160对应的PF

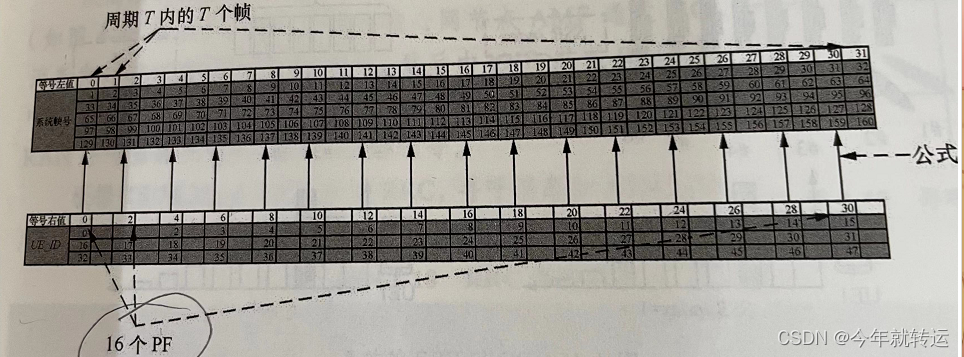

等号左值（上面表格）：将SFN#1~#160对应的PF均匀的分布到32个帧内

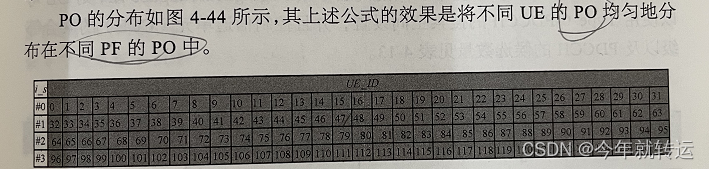

等号右值（下面表格）：将UE_ID从0~47的UE均匀的分布到16个PF中

结论：UE_ID=0，16，32的UE对应的PF在帧#1，#33，#65，#97和#129处。UE在一个T内只有一个PF，不同UE的PF均匀的分布在16个PF内，16个PF均匀的分布在32个帧内。

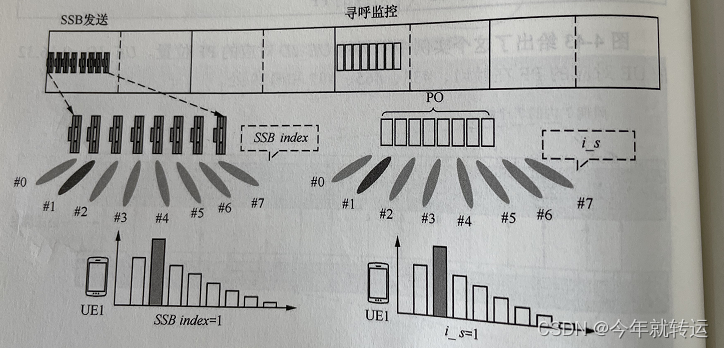

PO内用作监控寻呼PDCCH的监控时机和基站发送的SSB的数量一致，用 i_s 来标记其监控时机。为了实现寻呼信号监控的方向性，UE监控的寻呼PDCCH的波束方向和其选择的最好波束的方向一致。

如上图中，选择SSB index=1的方向。

8.UE处于通信状态时的寻呼

需要考虑的是：UE以什么频率去监听寻呼

LTE中，无论处于空闲模式还是连接模式，UE通过PCCH获得寻呼，所以在连接模式下也需要考虑寻呼的定时

有两种类型的寻呼：针对特性UE的寻呼、适用于特定区域中所有UE的寻呼；

• 对特定UE的寻呼：

  UE：按照上文所述方法定时监控寻呼

  网络侧：按照上文所述方式定时发送寻呼

• 对所有UE共用的寻呼：

  UE：RRC_CONNECTED中的ETWS和（或）支持CMAS的UE应尝试在每个默认寻呼周期至少读取寻呼一次，检查是否存在ETWS和（或）CMAS通知

  网络侧：网络不知道区域中的哪个UE支持CMA/ETW以及哪个UE驻留，所以需要在小区中使用每个寻呼时机发送寻呼消息，为了让UE知道正在广播的ETWS或CMAS通知。

注：以上自己看书总结，有错请指正，侵删。

​
