前言

PCFICH（Physical Control Format indicator Channel ,物理控制格式指示信道）携带了CFI(Control Format Indicator)。
该信道携带了控制信道PDCCH和PHICH所携带的OFDM符号的数量。

一、CFI信息

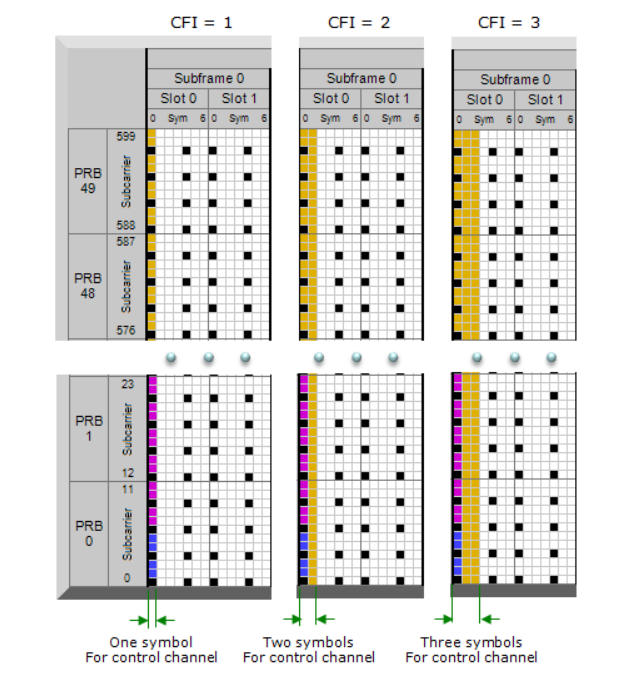

CFI信息用来指示在控制信道上每个子帧有多少个OFDM符号。如果CFI被设置为1，就代表了有一个OFDM符号被用来作为PDCCH信道的资源分配，而且该subframe的第一个为PDCCH信道资源的分配。依次类推，如果是CFI被设置为2，那么子帧的前两个OFDM符号作为PDCCH信道的资源。如下图所示。

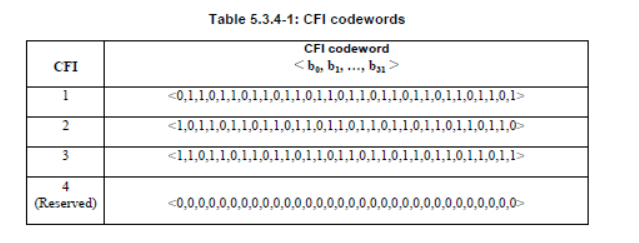

CFI信息被PCFICH信道承载，而且PCFICH信道仅仅用来承载CFI信息，其实CFI信息的值也就仅仅为1、2、3、4四个值而已，CFI=4为协议的预留值。但是协议中规定将这四个值映射为31bit的信息，如下所示，参见（3GPP 36.212 5.3.4 Control format indicator）。

标准中给出了CFI的值为1，2，3。具体设置为多少对于传输系统更加合适值得考量。通常来说，更大的CFI的值意味着PDSCH信道更少的资源占用，这也就意味着相同数据业务需要更高的传输速率。意味着接收端解码的难度增加。

二、PCFICH信道物理层

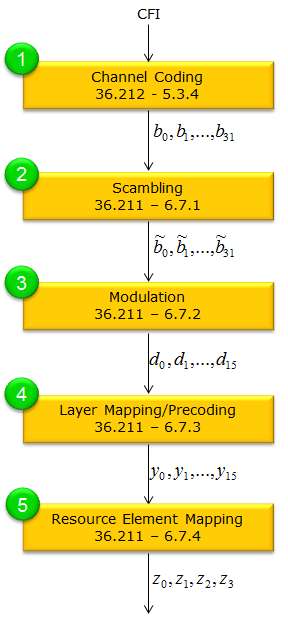

1.PHY协议模块

CFI信息31bit使用QPSK调制方式，映射成16个符号。PCFICH信道无论系统带宽是多少，总要占用4个REGs来承载这16个符号。

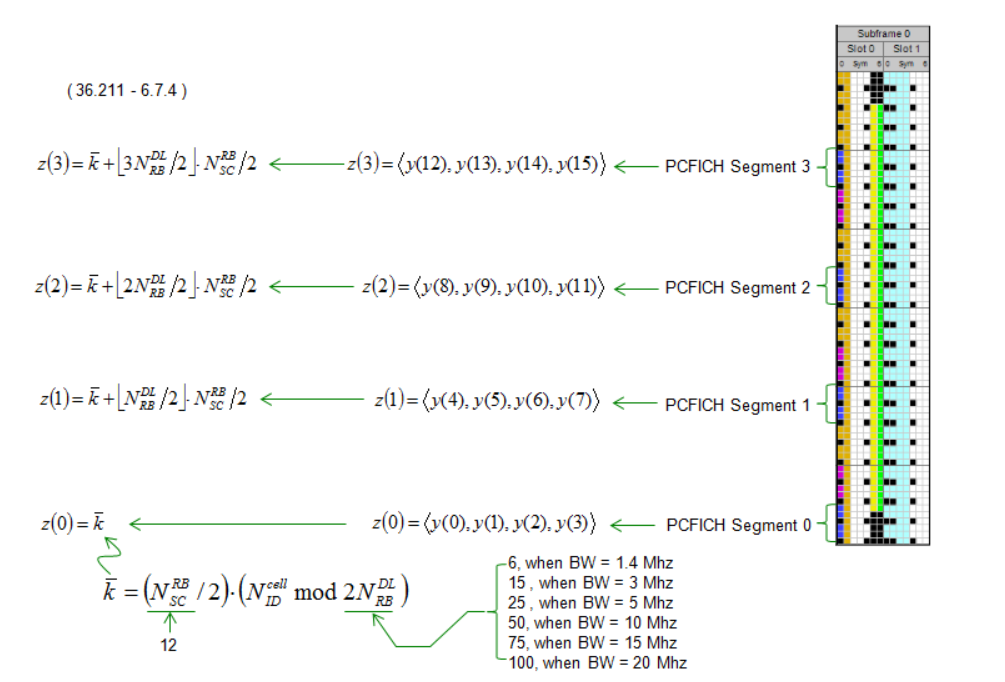

符号映射
CFI信息符号映射依赖于小区的ID和系统的带宽。

2.代码

后续和PDSCH补充。

待解决

为何符号映射取决于小区的ID呢？
